KADAMM ALP-0738V09KB — широкополосная направленная антенна 698–960 / 1710–2700 / 3300–3800 МГц, 9 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

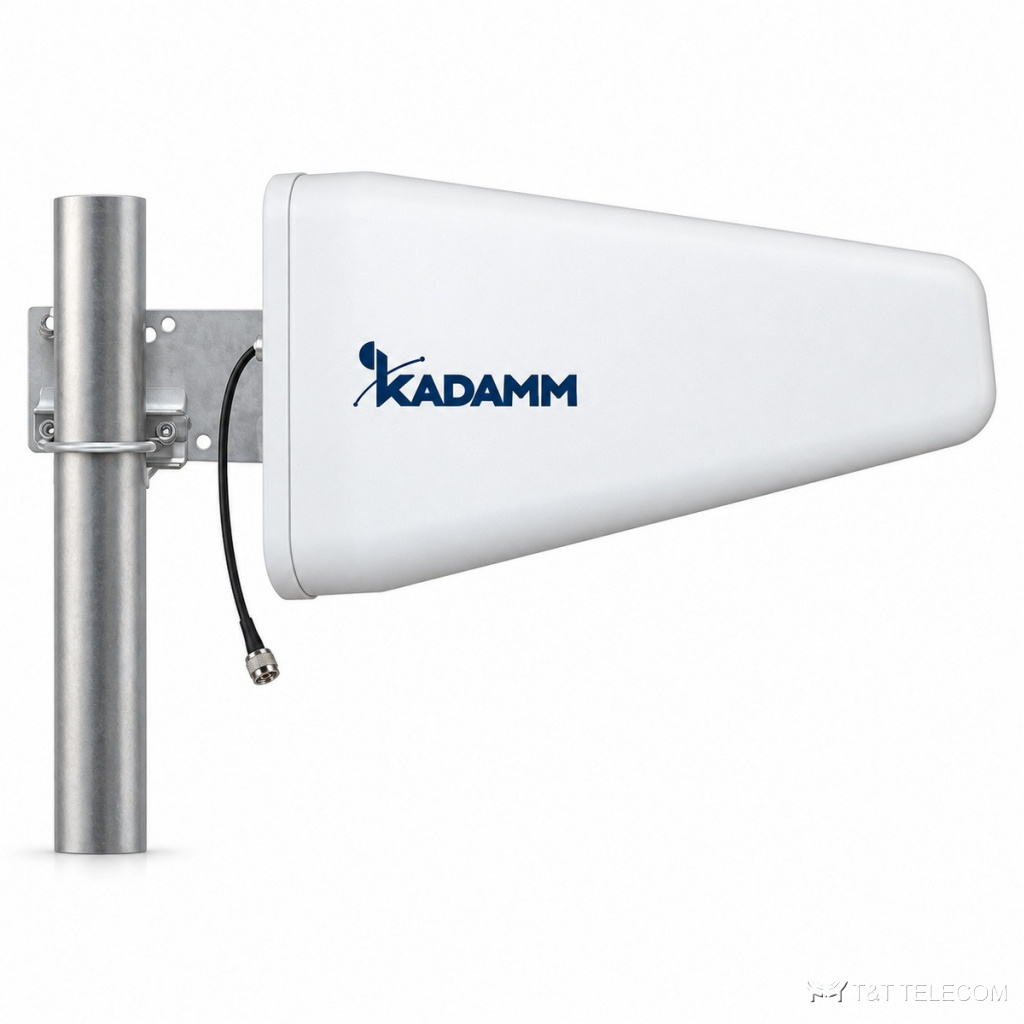

KADAMM ALP-0738V09KB: логопериодическая антенна. ALP-0738V09KB принимает сигнал базовой станции снаружи здания и передаёт его на репитер или ретранслятор. Ключевые параметры ALP-0738V09KB: полоса 698–3800 МГц; усиление 9 дБи; ширина луча 85°/80°/75°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Где применяют
- Диапазоны ALP-0738V09KB: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Донорная антенна системы DAS — ALP-0738V09KB.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 9 ± 1 | ||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85 ± 15° | 80 ± 15° | 75 ± 15° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° | 65° | 60° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 | ||
| Поляризация | Вертикальная | ||
| КСВН | ≤1,5 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 512 × 210 × 64 мм |
| Масса антенны | 1 кг |
| Материал радома | ударопрочный полистирол |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
| Крепление | на мачту (трубу) |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ALP-0738V09KB: 698–3800 МГц.
- Усиление ALP-0738V09KB — 9 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ALP-0738V09KB: в горизонтальной плоскости 85°/80°/75°, в вертикальной 60° / 65° / 60°.
- Разъёмы ALP-0738V09KB — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ALP-0738V09KB: на мачту (трубу).
- Габариты и масса ALP-0738V09KB: 512 × 210 × 64 мм, 1 кг.
Поставка и документы
KADAMM ALP-0738V09KB поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится ALP-0738V09KB?
Н.а мачту (трубу)
Что нужно для подбора ALP-0738V09KB?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ALP-0738V09KB.
Какие частоты поддерживает ALP-0738V09KB?
Рабочая полоса ALP-0738V09KB — 698–3800 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
