KADAMM ALP-0727V11KB — широкополосная направленная антенна 698–960 / 1710–2700 МГц, 11 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

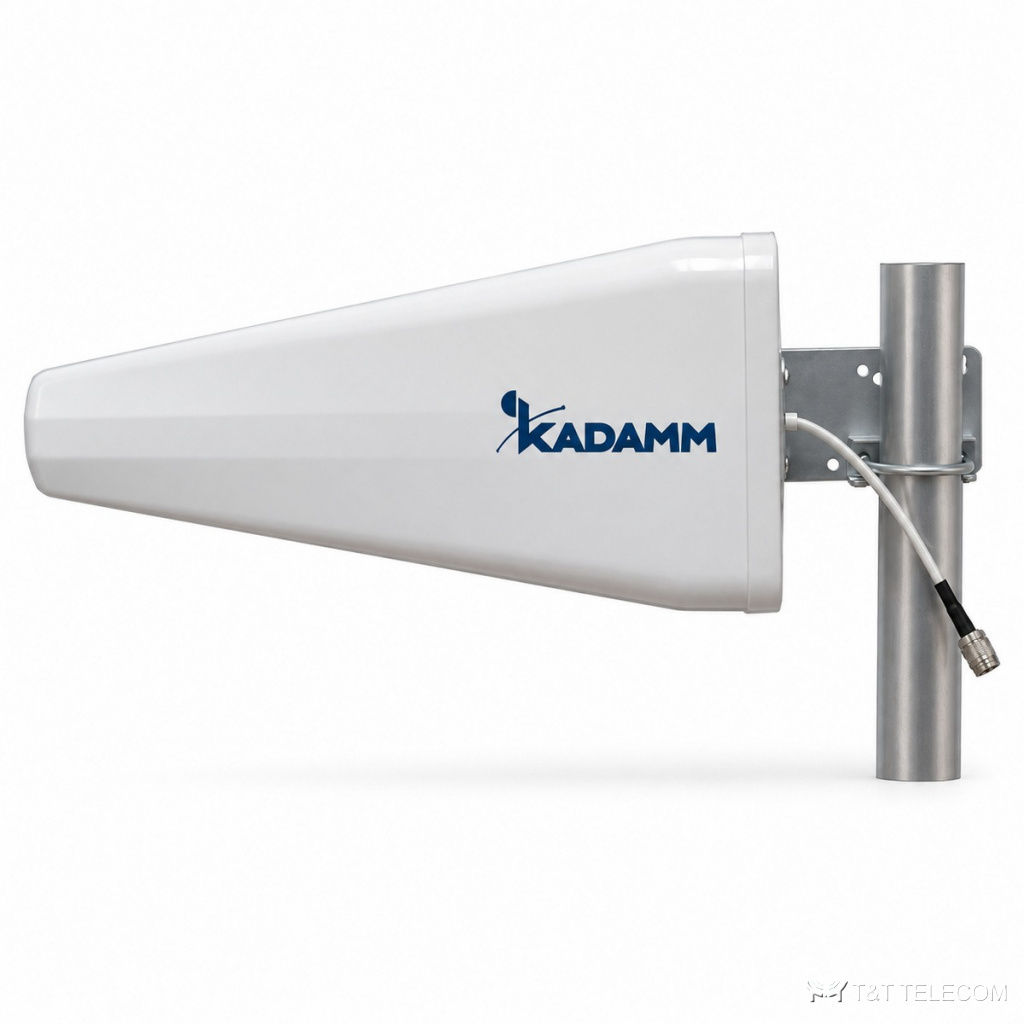

KADAMM ALP-0727V11KB — логопериодическая антенна. Донорная антенна ALP-0727V11KB устанавливается на фасаде или крыше и направляется на ближайшую вышку. Ключевые параметры ALP-0727V11KB: полоса 698–2700 МГц; усиление 11 дБи; ширина луча 75°/60°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Область применения
- Диапазоны ALP-0727V11KB: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Донорная антенна системы DAS — ALP-0727V11KB.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2500 МГц | 2500–2700 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | 10 | 10 | 11 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 75° | 75° | 60° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° | 50° | 40° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 | ≥15 | ≥18 |
| КСВН | ≤1,5 | ≤1,5 | ≤1,8 |
| Поляризация | Вертикальная | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 442 × 205 × 65 мм |
| Масса антенны | 1 кг |
| Крепление на трубу | Ø40–Ø50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ALP-0727V11KB: 698–2700 МГц.
- Коэффициент усиления ALP-0727V11KB — 11 дБи; больше усиление — уже луч.
- Ширина луча ALP-0727V11KB: в горизонтальной плоскости 75°/60°, в вертикальной 50° / 50° / 40°.
- Разъёмы ALP-0727V11KB — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ALP-0727V11KB: Ø40–Ø50 мм.
- Габариты и масса ALP-0727V11KB: 442 × 205 × 65 мм, 1 кг.
Поставка и документы
KADAMM ALP-0727V11KB поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора ALP-0727V11KB?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ALP-0727V11KB.
Какие частоты поддерживает ALP-0727V11KB?
Рабочая полоса ALP-0727V11KB — 698–2700 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у ALP-0727V11KB?
1×N. Другие исполнения — уточняйте при заказе.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM ALP-0727V11KB — техническое описание 189.54 КБ
