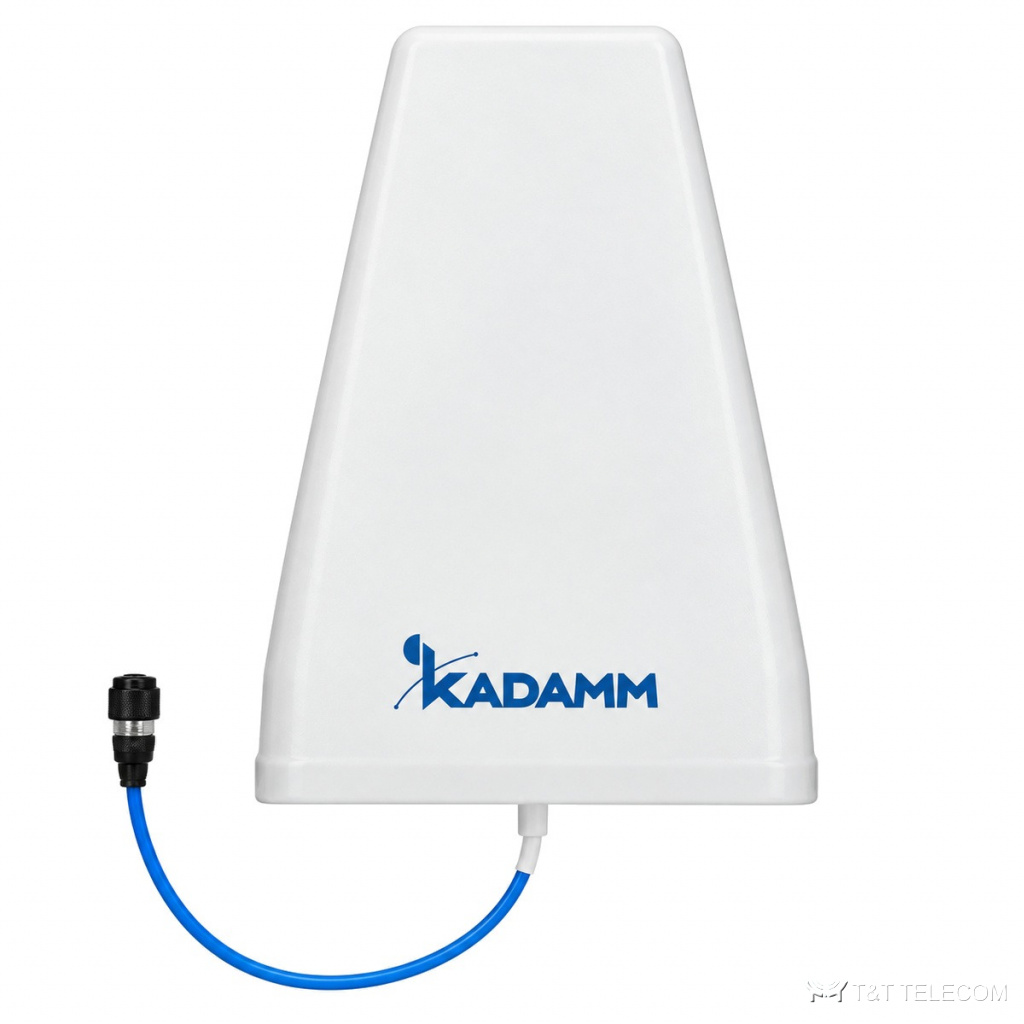

Панельная направленная антенна KADAMM АПН-9 — 698–960 / 1710–2700 / 3300–3800 МГц
Внешние антенны для репитеров
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Панельная направленная антенна KADAMM АПН-9 для систем DAS и репитеров: диапазоны 698–960 / 1710–2700 / 3300–3800 МГц, усиление 8,0 / 9,0 / 9,5 дБи.
KADAMM АПН-9 — донорная или раздающая антенна репитера: смотрит в сторону базовой станции или на зону обслуживания. Направленная KADAMM АПН-9 даёт усиление до 9,5 дБи, где всенаправленной антенны не хватает.
Поляризация и порты АПН-9: вертикальная, 1 порт, F/B ≥15 дБ. Диаграмма в горизонтальной и вертикальной плоскости — 95–59° / 68–48°.
Характеристики KADAMM АПН-9
| Параметр | Значение |
|---|---|
| Диапазоны | 698–960 / 1710–2700 / 3300–3800 МГц |
| Усиление | 8,0 / 9,0 / 9,5 дБи |
| Поляризация / порты | вертикальная, 1 порт, F/B ≥15 дБ |
| Диаграмма (гор./верт.) | 95–59° / 68–48° |
| КСВН | ≤2,0 |
| PIM3 | ≤−153 дБн (2×20 Вт) |
| Мощность | ≤50 Вт |
| Волновое сопротивление | 50 Ом |
| Габариты | 294×210×65 мм |
| Масса | 0,87 кг |
| Монтаж | на трубу Ø38–52 мм |
| Материал | ABS (УФ), рефлектор алюминий/PCB |
| Грозозащита | DC Ground |
| Температура | −40…+65 °C |
Исполнения KADAMM АПН-9
| Артикул | Соединители |
|---|---|
| KADAMM АПН-9-N | розетка N (N female) |
| KADAMM АПН-9-43 | 4.3-10 female |
Как выбрать АПН-9
- Сначала сверьте диапазоны АПН-9 с полосами операторов на объекте: 698–960 / 1710–2700 / 3300–3800 МГц.
- Число портов АПН-9 должно совпасть с числом выходов репитера или трактов DAS.
- Разъём выбирают по фидеру: варианты АПН-9 перечислены в таблице исполнений.
К странице KADAMM АПН-9 приложены техническое описание и каталог KADAMM. Подберём панельная направленная антенна под ваш проект и поставим вместе с остальным оборудованием тракта.
