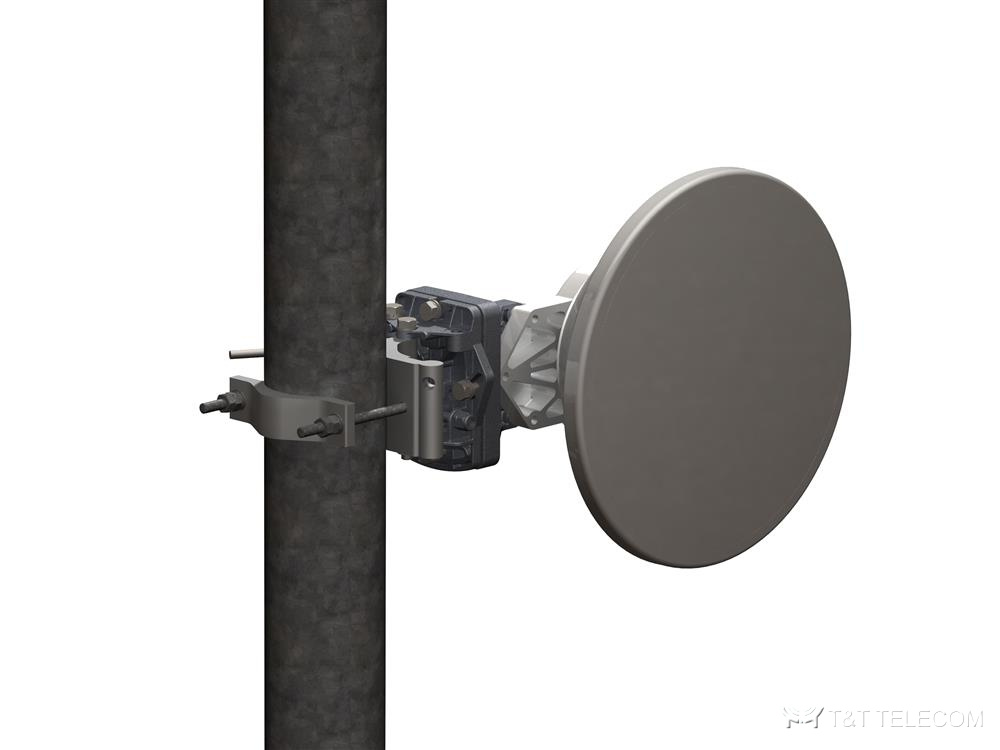

Антенны РРЛ KADAMM MW30 — параболические антенны радиорелейных линий с зеркалом 3,0 м: 10 исполнений в полосах 5,925–13,25 ГГц, усиление от 43,6 до 49,6 дБи.
Зеркало 3,0 м закрывает самые длинные пролёты в полосах до 13 ГГц и резервирование магистральной оптики.
Исполнения серии MW30
У KADAMM MW30 5 исполнений с одной поляризацией и 5 — с двумя (V+H). Класс диаграммы по ETSI EN 302 217-4 в серии MW30: 3. Ширина луча MW30 — от 0,6° на верхних полосах до 1,1° на нижних.
| Артикул | Диапазон, ГГц | Поляризация | Класс ETSI | Усиление низ / сер. / верх, дБи | Ширина луча | XPD, дБ | F/B, дБ | КСВН |
|---|---|---|---|---|---|---|---|---|
| KADAMM MW30U6WD | 5,925–7,125 | две (V+H) | 3 | 42,8 / 43,6 / 44,4 | 1,1° | 30 | 69 | 1,3 |
| KADAMM MW30U6WS | 5,925–7,125 | одна | 3 | 42,8 / 43,6 / 44,4 | 1,1° | 30 | 69 | 1,3 |
| KADAMM MW30U7WD | 7,125–8,5 | две (V+H) | 3 | 44,4 / 45,2 / 45,6 | 0,9° | 30 | 70 | 1,3 |
| KADAMM MW30U7WS | 7,125–8,5 | одна | 3 | 44,4 / 45,2 / 45,6 | 0,9° | 30 | 70 | 1,3 |
| KADAMM MW30U10WD | 10,125–11,7 | две (V+H) | 3 | 47,5 / 48,1 / 48,7 | 0,7° | 30 | 73 | 1,3 |
| KADAMM MW30U10WS | 10,125–11,7 | одна | 3 | 47,5 / 48,1 / 48,7 | 0,7° | 30 | 73 | 1,3 |
| KADAMM MW30U11D | 10,7–11,7 | две (V+H) | 3 | 47,9 / 48,3 / 48,7 | 0,7° | 30 | 73 | 1,3 |
| KADAMM MW30U11S | 10,7–11,7 | одна | 3 | 47,9 / 48,3 / 48,7 | 0,7° | 30 | 73 | 1,3 |
| KADAMM MW30U13D | 12,75–13,25 | две (V+H) | 3 | 49,5 / 49,6 / 49,8 | 0,6° | 30 | 75 | 1,3 |
| KADAMM MW30U13S | 12,75–13,25 | одна | 3 | 49,5 / 49,6 / 49,8 | 0,6° | 30 | 75 | 1,3 |
Механика и условия работы MW30
| Параметр | Значение |
|---|---|
| Регулировка по азимуту | грубо 360°, точно ±5° |
| Регулировка по углу места | точно ±5° |
| Диаметр трубы крепления | Ø51–Ø114 мм |
| Предельная скорость ветра | 67 м/с |
| Рабочая скорость ветра | 30 м/с |
| Обледенение | 25,4 мм |
| Рабочая температура | −45…+60 °C |
| Осевая сила при предельном ветре | 26212 Н |
| Боковая сила при предельном ветре | 12916 Н |
| Крутящий момент при предельном ветре | 21588 Н·м |
Как подобрать антенну РРЛ MW30
- Полосу KADAMM MW30 берут по частотному плану радиорелейной станции: антенна и радиоблок должны работать в одном диапазоне.
- Две поляризации MW30 нужны для схем XPIC и 2+0 на одной антенне; для одного канала достаточно одной.
- Чем длиннее пролёт и выше частота, тем больше нужно зеркало; расчёт пролёта для MW30 сделаем по координатам точек.
- Опора под MW30 — труба Ø51–Ø114 мм; ветровую нагрузку берут из таблицы механики.
Вопросы и ответы
Чем KADAMM MW30 отличается от соседних серий?
Диаметром зеркала 3,0 м: от него зависят усиление, ширина луча и масса на опоре. Полосы и классы смотрите в таблице исполнений.
Какое усиление у KADAMM MW30 на нижней полосе?
На полосе 5,925–7,125 ГГц — 43,6 дБи в середине диапазона; на верхних полосах серии до 49,6 дБи.
К странице KADAMM MW30 приложены техническое описание серии и каталог антенн KADAMM. Подберём исполнение под ваш радиоблок и поставим вместе с кабелями и креплениями.
