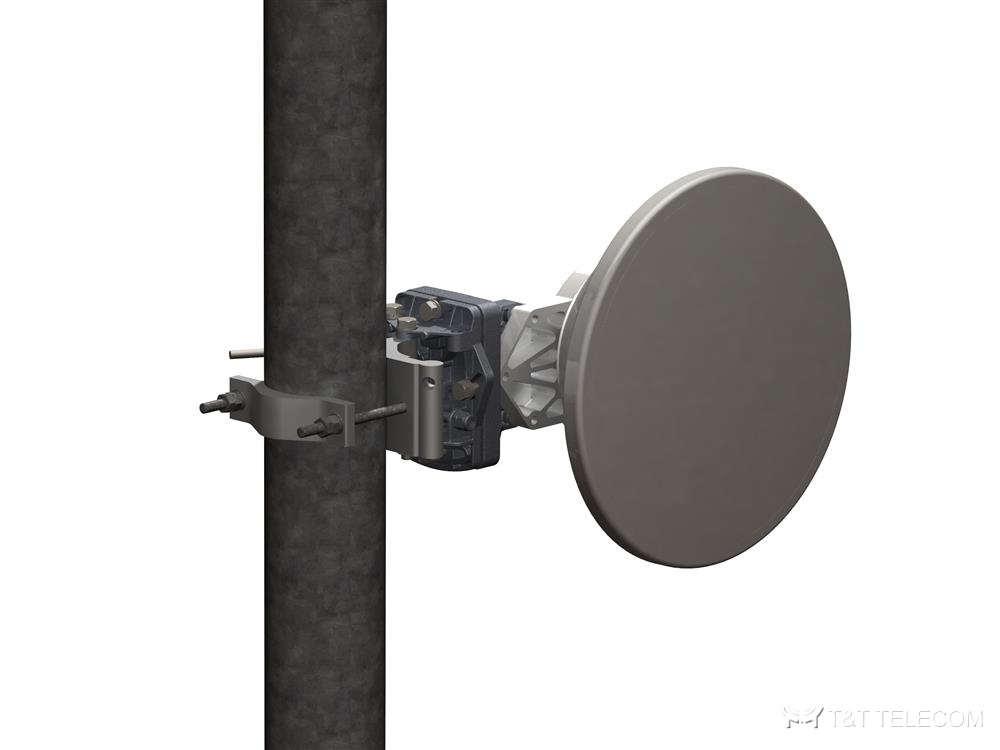

Антенны РРЛ KADAMM MW18 — параболические антенны радиорелейных линий с зеркалом 1,8 м: 15 исполнений в полосах 5,925–23,6 ГГц, усиление от 39,4 до 49,4 дБи.
Зеркало 1,8 м рассчитано на длинные загородные пролёты.
Исполнения серии MW18
У KADAMM MW18 8 исполнений с одной поляризацией и 7 — с двумя (V+H). Класс диаграммы по ETSI EN 302 217-4 в серии MW18: 3. Ширина луча MW18 — от 0,5° на верхних полосах до 1,7° на нижних.
| Артикул | Диапазон, ГГц | Поляризация | Класс ETSI | Усиление низ / сер. / верх, дБи | Ширина луча | XPD, дБ | F/B, дБ | КСВН |
|---|---|---|---|---|---|---|---|---|
| KADAMM MW18U6WS | 5,925–7,125 | одна | 3 | 38,5 / 39,4 / 39,8 | 1,7° | 30 | 65 | 1,3 |
| KADAMM MW18U7WD | 7,125–8,5 | две (V+H) | 3 | 39,7 / 40,4 / 40,7 | 1,5° | 30 | 67 | 1,3 |
| KADAMM MW18U7WS | 7,125–8,5 | одна | 3 | 40,1 / 40,8 / 41,1 | 1,5° | 30 | 67 | 1,3 |
| KADAMM MW18U10WD | 10,125–11,7 | две (V+H) | 3 | 42,3 / 43,1 / 44 | 1,1° | 30 | 70 | 1,3 |
| KADAMM MW18U10WS | 10,125–11,7 | одна | 3 | 42,7 / 43,5 / 44,4 | 1,1° | 30 | 70 | 1,3 |
| KADAMM MW18U11D | 10,7–11,7 | две (V+H) | 3 | 42,9 / 43,4 / 44 | 1,1° | 30 | 70 | 1,3 |
| KADAMM MW18U11S | 10,7–11,7 | одна | 3 | 43,3 / 43,8 / 44,4 | 1,1° | 30 | 70 | 1,3 |
| KADAMM MW18U13D | 12,75–13,5 | две (V+H) | 3 | 44,4 / 44,8 / 45,1 | 0,9° | 30 | 72 | 1,3 |
| KADAMM MW18U13S | 12,75–13,25 | одна | 3 | 44,8 / 45,2 / 45,5 | 0,9° | 30 | 72 | 1,3 |
| KADAMM MW18U15D | 14,4–15,35 | две (V+H) | 3 | 45,5 / 45,8 / 46,1 | 0,8° | 30 | 74 | 1,3 |
| KADAMM MW18U15S | 14,4–15,35 | одна | 3 | 45,9 / 46,2 / 46,5 | 0,8° | 30 | 74 | 1,3 |
| KADAMM MW18U18D | 17,7–19,7 | две (V+H) | 3 | 46,4 / 47,2 / 47,8 | 0,7° | 30 | 76 | 1,3 |
| KADAMM MW18U18S | 17,7–19,7 | одна | 3 | 47 / 47,8 / 48,4 | 0,7° | 30 | 76 | 1,3 |
| KADAMM MW18U23D | 21,2–23,6 | две (V+H) | 3 | 48,3 / 48,8 / 49,3 | 0,5° | 30 | 79 | 1,3 |
| KADAMM MW18U23S | 21,2–23,6 | одна | 3 | 48,9 / 49,4 / 49,9 | 0,5° | 30 | 79 | 1,3 |
Механика и условия работы MW18
| Параметр | Значение |
|---|---|
| Регулировка по азимуту | грубо 360°, точно ±5° |
| Регулировка по углу места | грубо ±5°, точно ±5° |
| Диаметр трубы крепления | Ø51–Ø114 мм |
| Предельная скорость ветра | 67 м/с |
| Рабочая скорость ветра | 30 м/с |
| Обледенение | 25,4 мм |
| Рабочая температура | −45…+60 °C |
| Осевая сила при предельном ветре | 9758 Н |
| Боковая сила при предельном ветре | 4816 Н |
| Крутящий момент при предельном ветре | 2728 Н·м |
| Габариты A / B / C / D (по монтажному чертежу) | A 1877 / B 1044 / C 265 / D 367 / E 1955 мм |
Как подобрать антенну РРЛ MW18
- Полосу KADAMM MW18 берут по частотному плану радиорелейной станции: антенна и радиоблок должны работать в одном диапазоне.
- Две поляризации MW18 нужны для схем XPIC и 2+0 на одной антенне; для одного канала достаточно одной.
- Чем длиннее пролёт и выше частота, тем больше нужно зеркало; расчёт пролёта для MW18 сделаем по координатам точек.
- Опора под MW18 — труба Ø51–Ø114 мм; ветровую нагрузку берут из таблицы механики.
Вопросы и ответы
Чем KADAMM MW18 отличается от соседних серий?
Диаметром зеркала 1,8 м: от него зависят усиление, ширина луча и масса на опоре. Полосы и классы смотрите в таблице исполнений.
Какое усиление у KADAMM MW18 на нижней полосе?
На полосе 5,925–7,125 ГГц — 39,4 дБи в середине диапазона; на верхних полосах серии до 49,4 дБи.
К странице KADAMM MW18 приложены техническое описание серии и каталог антенн KADAMM. Подберём исполнение под ваш радиоблок и поставим вместе с кабелями и креплениями.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM MW18 — техническое описание 238.53 КБ
