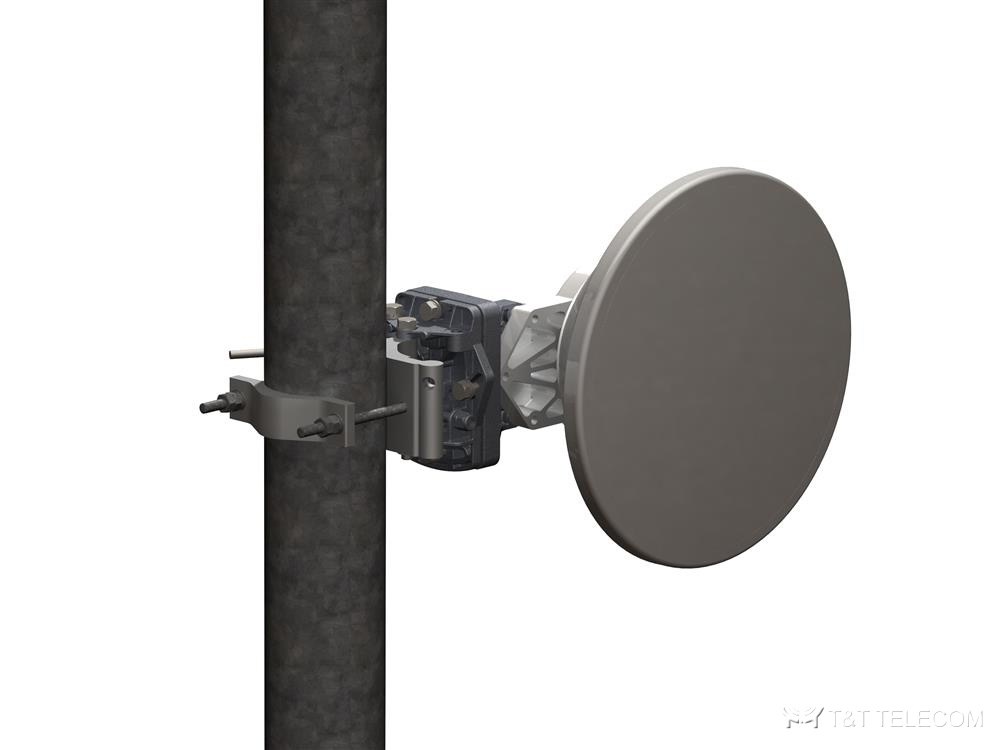

Антенны РРЛ KADAMM MW03 — параболические антенны радиорелейных линий с зеркалом 0,3 м: 28 исполнений в полосах 10,125–86 ГГц, усиление от 26,7 до 44,7 дБи.
Зеркало 0,3 м — компромисс для городских и пригородных пролётов в полосах выше 10 ГГц.
Исполнения серии MW03
У KADAMM MW03 18 исполнений с одной поляризацией и 10 — с двумя (V+H). Класс диаграммы по ETSI EN 302 217-4 в серии MW03: 3 и 4. Класс 4 у 5 исполнений MW03 — их берут на узлах с плотной застройкой трасс. Ширина луча MW03 — от 0,8° на верхних полосах до 7,1° на нижних.
| Артикул | Диапазон, ГГц | Поляризация | Класс ETSI | Усиление низ / сер. / верх, дБи | Ширина луча | XPD, дБ | F/B, дБ | КСВН |
|---|---|---|---|---|---|---|---|---|
| KADAMM MW03U10WD | 10,125–11,7 | две (V+H) | 3 | 28,3 / 29 / 29,6 | 5,5° | 30 | 55 | 1,3 |
| KADAMM MW03U10S | 10,125–11,7 | одна | 3 | 28,7 / 29,4 / 30 | 5,5° | 30 | 55 | 1,3 |
| KADAMM MW03U11D | 10,7–11,7 | две (V+H) | 3 | 27,6 / 27,9 / 28,3 | 6,3° | 30 | 54 | 1,3 |
| KADAMM MW03U11S | 10,7–11,7 | одна | 3 | 28 / 28,3 / 28,7 | 6,3° | 30 | 54 | 1,3 |
| KADAMM MW03U13D | 12,75–13,25 | две (V+H) | 3 | 30,4 / 30,5 / 30,6 | 4,7° | 30 | 57 | 1,3 |
| KADAMM MW03U13S | 12,75–13,25 | одна | 3 | 26,6 / 26,7 / 26,9 | 7,1° | 30 | 57 | 1,3 |
| KADAMM MW03U15D | 14,4–15,35 | две (V+H) | 3 | 31,2 / 31,7 / 32,2 | 4,3° | 30 | 58 | 1,3 |
| KADAMM MW03U15S | 14,4–15,35 | одна | 3 | 31,6 / 32,1 / 32,6 | 4,3° | 30 | 58 | 1,3 |
| KADAMM MW03U18D | 17,7–19,7 | две (V+H) | 3 | 33 / 33,6 / 33,9 | 3,3° | 30 | 60 | 1,3 |
| KADAMM MW03U18S | 17,7–19,7 | одна | 3 | 33,6 / 34,2 / 34,5 | 3,3° | 30 | 60 | 1,3 |
| KADAMM MW03U23D | 21,2–23,6 | две (V+H) | 3 | 34,1 / 34,7 / 35,3 | 3° | 30 | 62 | 1,3 |
| KADAMM MW03U23S | 21,2–23,6 | одна | 3 | 34,7 / 35,3 / 35,9 | 3° | 30 | 62 | 1,3 |
| KADAMM MW03E23S | 21,2–23,6 | одна | 4 | 35,2 / 35,6 / 36 | 2,9° | 30 | 66 | 1,3 |
| KADAMM MW03U26D | 24,25–26,5 | две (V+H) | 3 | 35,4 / 35,8 / 36,3 | 2,5° | 30 | 63 | 1,3 |
| KADAMM MW03U26S | 24,25–26,5 | одна | 3 | 36,2 / 36,6 / 37,1 | 2,5° | 30 | 63 | 1,3 |
| KADAMM MW03E26S | 24,25–26,5 | одна | 4 | 36,4 / 36,8 / 37,3 | 2,4° | 30 | 69 | 1,3 |
| KADAMM MW03U28D | 27,5–29,5 | две (V+H) | 3 | 36,8 / 37,3 / 37,8 | 2,2° | 30 | 63 | 1,3 |
| KADAMM MW03U28S | 27,5–29,5 | одна | 3 | 37,6 / 38,1 / 38,6 | 2,2° | 30 | 63 | 1,3 |
| KADAMM MW03E28S | 27,5–29,5 | одна | 4 | 37,7 / 38 / 38,3 | 2,2° | 30 | 70 | 1,3 |
| KADAMM MW03U32D | 31,8–33,4 | две (V+H) | 3 | 37,7 / 37,9 / 38,1 | 1,8° | 30 | 58 | 1,3 |
| KADAMM MW03U32S | 31,8–33,4 | одна | 3 | 38,7 / 38,9 / 39,1 | 1,8° | 30 | 58 | 1,3 |
| KADAMM MW03E32S | 31,8–33,4 | одна | 4 | 38,7 / 38,9 / 39,1 | 1,8° | 30 | 67 | 1,3 |
| KADAMM MW03U38D | 37–40 | две (V+H) | 3 | 38,6 / 39,1 / 39,5 | 1,6° | 30 | 61 | 1,3 |
| KADAMM MW03U38S | 37–40 | одна | 3 | 39,6 / 40,1 / 40,5 | 1,6° | 30 | 61 | 1,3 |
| KADAMM MW03E38S | 37–40 | одна | 4 | 39,9 / 40,1 / 40,5 | 1,6° | 30 | 68 | 1,3 |
| KADAMM MW03U42S | 40,5–43,5 | одна | 3 | 40,4 / 40,8 / 41,1 | 1,5° | 30 | 60 | 1,3 |
| KADAMM MW03U60S | 57–66 | одна | 3 | 42,1 / 42,4 / 42,5 | 1° | 30 | 60 | 1,5 |
| KADAMM MW03U80S | 71–86 | одна | 3 | 43,8 / 44,7 / 45,2 | 0,8° | 27 | 62 | 1,5 |
Механика и условия работы MW03
| Параметр | Значение |
|---|---|
| Регулировка по азимуту | грубо 360°, точно ±15° |
| Регулировка по углу места | грубо ±25°, точно ±15° |
| Диаметр трубы крепления | Ø51–Ø114 мм |
| Предельная скорость ветра | 70 м/с |
| Рабочая скорость ветра | 56 м/с |
| Обледенение | 25,4 мм |
| Рабочая температура | −45…+60 °C |
| Осевая сила при предельном ветре | 407 Н |
| Боковая сила при предельном ветре | 201 Н |
| Крутящий момент при предельном ветре | 168 Н·м |
| Габариты A / B / C / D (по монтажному чертежу) | A 399 / B 367 / C 105 / D 200 мм |
Как подобрать антенну РРЛ MW03
- Полосу KADAMM MW03 берут по частотному плану радиорелейной станции: антенна и радиоблок должны работать в одном диапазоне.
- Две поляризации MW03 нужны для схем XPIC и 2+0 на одной антенне; для одного канала достаточно одной.
- Чем длиннее пролёт и выше частота, тем больше нужно зеркало; расчёт пролёта для MW03 сделаем по координатам точек.
- Опора под MW03 — труба Ø51–Ø114 мм; ветровую нагрузку берут из таблицы механики.
Вопросы и ответы
Какое усиление у KADAMM MW03 на нижней полосе?
На полосе 10,125–11,7 ГГц — 29 дБи в середине диапазона; на верхних полосах серии до 44,7 дБи.
Чем KADAMM MW03 отличается от соседних серий?
Диаметром зеркала 0,3 м: от него зависят усиление, ширина луча и масса на опоре. Полосы и классы смотрите в таблице исполнений.
К странице KADAMM MW03 приложены техническое описание серии и каталог антенн KADAMM. Подберём исполнение под ваш радиоблок и поставим вместе с кабелями и креплениями.
