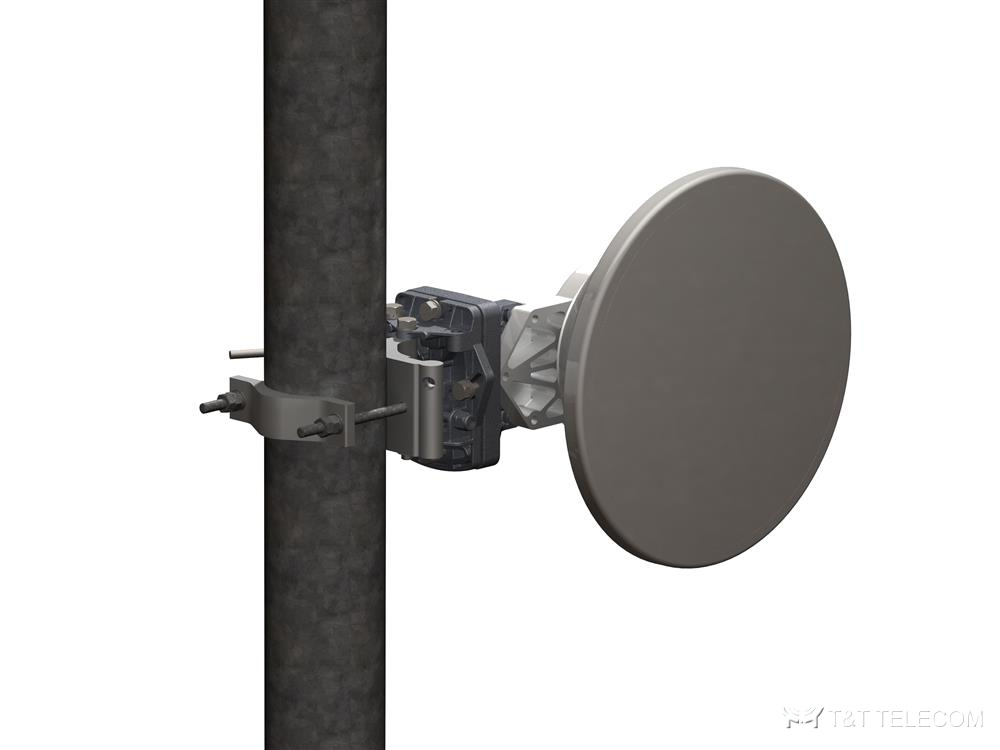

Антенны РРЛ KADAMM MW12 — параболические антенны радиорелейных линий с зеркалом 1,2 м: 17 исполнений в полосах 5,925–26,5 ГГц, усиление от 35,6 до 47,4 дБи.
Зеркало 1,2 м берут для магистральных пролётов с запасом на дождь и замирания.
Исполнения серии MW12
У KADAMM MW12 9 исполнений с одной поляризацией и 8 — с двумя (V+H). Класс диаграммы по ETSI EN 302 217-4 в серии MW12: 3. Ширина луча MW12 — от 0,6° на верхних полосах до 2,5° на нижних.
| Артикул | Диапазон, ГГц | Поляризация | Класс ETSI | Усиление низ / сер. / верх, дБи | Ширина луча | XPD, дБ | F/B, дБ | КСВН |
|---|---|---|---|---|---|---|---|---|
| KADAMM MW12U6WS | 5,925–7,125 | одна | 3 | 35 / 35,6 / 36,2 | 2,5° | 30 | 62 | 1,3 |
| KADAMM MW12U7WD | 7,125–8,5 | две (V+H) | 3 | 36,4 / 36,9 / 37,3 | 2,2° | 30 | 63 | 1,3 |
| KADAMM MW12U7WS | 7,125–8,5 | одна | 3 | 36,8 / 37,3 / 37,7 | 2,2° | 30 | 63 | 1,3 |
| KADAMM MW12U10WD | 10,125–11,7 | две (V+H) | 3 | 39,8 / 40,3 / 40,6 | 1,5° | 30 | 67 | 1,3 |
| KADAMM MW12U10WS | 10,125–11,7 | одна | 3 | 40,2 / 40,7 / 41 | 1,5° | 30 | 67 | 1,3 |
| KADAMM MW12U11D | 10,7–11,7 | две (V+H) | 3 | 39,6 / 40 / 40,4 | 1,5° | 30 | 67 | 1,3 |
| KADAMM MW12U11S | 10,7–11,7 | одна | 3 | 40 / 40,4 / 40,8 | 1,5° | 30 | 67 | 1,3 |
| KADAMM MW12U13D | 12,75–13,5 | две (V+H) | 3 | 41,5 / 41,6 / 41,7 | 1,3° | 30 | 68 | 1,3 |
| KADAMM MW12U13S | 12,75–13,25 | одна | 3 | 41,9 / 42 / 42,1 | 1,3° | 30 | 68 | 1,3 |
| KADAMM MW12U15D | 14,4–15,35 | две (V+H) | 3 | 42,3 / 42,5 / 42,7 | 1,2° | 30 | 71 | 1,3 |
| KADAMM MW12U15S | 14,4–15,35 | одна | 3 | 42,7 / 42,9 / 43,1 | 1,2° | 30 | 71 | 1,3 |
| KADAMM MW12U18D | 17,7–19,7 | две (V+H) | 3 | 43,6 / 44,1 / 44,5 | 0,9° | 30 | 73 | 1,3 |
| KADAMM MW12U18S | 17,7–19,7 | одна | 3 | 44,2 / 44,7 / 45,1 | 0,9° | 30 | 73 | 1,3 |
| KADAMM MW12U23D | 21,2–23,6 | две (V+H) | 3 | 45,4 / 46,1 / 46,4 | 0,8° | 30 | 74 | 1,3 |
| KADAMM MW12U23S | 21,2–23,6 | одна | 3 | 46 / 46,7 / 47 | 0,8° | 30 | 74 | 1,3 |
| KADAMM MW12U26D | 24,25–26,5 | две (V+H) | 3 | 46,2 / 46,6 / 47 | 0,6° | 30 | 75 | 1,3 |
| KADAMM MW12U26S | 24,25–26,5 | одна | 3 | 47 / 47,4 / 47,8 | 0,6° | 30 | 75 | 1,3 |
Механика и условия работы MW12
| Параметр | Значение |
|---|---|
| Регулировка по азимуту | грубо 360°, точно ±10° |
| Регулировка по углу места | грубо ±10°, точно ±10° |
| Диаметр трубы крепления | Ø51–Ø114 мм |
| Предельная скорость ветра | 67 м/с |
| Рабочая скорость ветра | 30 м/с |
| Обледенение | 25,4 мм |
| Рабочая температура | −45…+60 °C |
| Осевая сила при предельном ветре | 4008 Н |
| Боковая сила при предельном ветре | 1978 Н |
| Крутящий момент при предельном ветре | 1759 Н·м |
| Габариты A / B / C / D (по монтажному чертежу) | A 1246 / B 727 / C 872 / D 320 / E 439 / F 1470 мм |
Как подобрать антенну РРЛ MW12
- Полосу KADAMM MW12 берут по частотному плану радиорелейной станции: антенна и радиоблок должны работать в одном диапазоне.
- Две поляризации MW12 нужны для схем XPIC и 2+0 на одной антенне; для одного канала достаточно одной.
- Чем длиннее пролёт и выше частота, тем больше нужно зеркало; расчёт пролёта для MW12 сделаем по координатам точек.
- Опора под MW12 — труба Ø51–Ø114 мм; ветровую нагрузку берут из таблицы механики.
Вопросы и ответы
Какое усиление у KADAMM MW12 на нижней полосе?
На полосе 5,925–7,125 ГГц — 35,6 дБи в середине диапазона; на верхних полосах серии до 47,4 дБи.
Чем KADAMM MW12 отличается от соседних серий?
Диаметром зеркала 1,2 м: от него зависят усиление, ширина луча и масса на опоре. Полосы и классы смотрите в таблице исполнений.
К странице KADAMM MW12 приложены техническое описание серии и каталог антенн KADAMM. Подберём исполнение под ваш радиоблок и поставим вместе с кабелями и креплениями.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM MW12 — техническое описание 244.74 КБ
