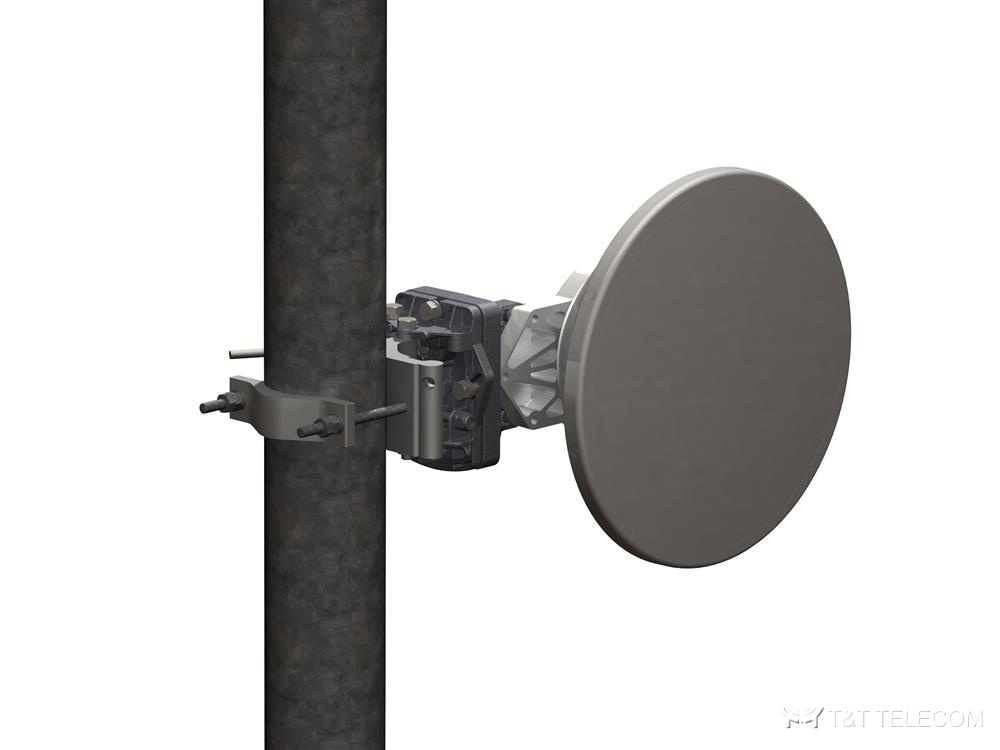

Антенны РРЛ KADAMM MW06 — параболические антенны радиорелейных линий с зеркалом 0,6 м: 32 исполнения в полосах 7,125–86 ГГц, усиление от 30,7 до 49,1 дБи.
Зеркало 0,6 м ставят на пролётах средней длины, в том числе для подключения базовых станций к транспортной сети.
Исполнения серии MW06
У KADAMM MW06 21 исполнение с одной поляризацией и 11 — с двумя (V+H). Класс диаграммы по ETSI EN 302 217-4 в серии MW06: 3 и 4. Класс 4 у 7 исполнений MW06 — их берут на узлах с плотной застройкой трасс. Ширина луча MW06 — от 0,5° на верхних полосах до 4,7° на нижних.
| Артикул | Диапазон, ГГц | Поляризация | Класс ETSI | Усиление низ / сер. / верх, дБи | Ширина луча | XPD, дБ | F/B, дБ | КСВН |
|---|---|---|---|---|---|---|---|---|
| KADAMM MW06U7WD | 7,125–8,5 | две (V+H) | 3 | 29,2 / 30,7 / 31,8 | 4,7° | 30 | 57 | 1,3 |
| KADAMM MW06U7WS | 7,125–8,5 | одна | 3 | 29,6 / 31,1 / 32,2 | 4,7° | 30 | 57 | 1,3 |
| KADAMM MW06U10WD | 10,125–11,7 | две (V+H) | 3 | 33,4 / 34,1 / 34,8 | 3,3° | 30 | 61 | 1,3 |
| KADAMM MW06U10WS | 10,125–11,7 | одна | 3 | 33,8 / 34,5 / 35,2 | 3,3° | 30 | 61 | 1,3 |
| KADAMM MW06U11D | 10,7–11,7 | две (V+H) | 3 | 33,4 / 34,1 / 34,8 | 3,3° | 30 | 61 | 1,3 |
| KADAMM MW06U11S | 10,7–11,7 | одна | 3 | 33,8 / 34,5 / 35,2 | 3,3° | 30 | 61 | 1,3 |
| KADAMM MW06U13D | 12,75–13,25 | две (V+H) | 3 | 35,4 / 35,6 / 35,8 | 2,7° | 30 | 62 | 1,3 |
| KADAMM MW06U13S | 12,75–13,25 | одна | 3 | 35,8 / 36 / 36,2 | 2,7° | 30 | 62 | 1,3 |
| KADAMM MW06U15D | 14,4–15,35 | две (V+H) | 3 | 36,1 / 36,4 / 36,8 | 2,5° | 30 | 65 | 1,3 |
| KADAMM MW06U15S | 14,4–15,35 | одна | 3 | 36,5 / 36,8 / 37,2 | 2,5° | 30 | 65 | 1,3 |
| KADAMM MW06E15S | 14,4–15,35 | одна | 4 | 36,5 / 36,8 / 37,2 | 2,2° | 30 | 68 | 1,3 |
| KADAMM MW06U18D | 17,7–19,7 | две (V+H) | 3 | 37,8 / 38,3 / 38,5 | 2,1° | 30 | 67 | 1,3 |
| KADAMM MW06U18S | 17,7–19,7 | одна | 3 | 38,4 / 38,9 / 39,1 | 2,1° | 30 | 67 | 1,3 |
| KADAMM MW06E18S | 17,7–19,7 | одна | 4 | 38,4 / 38,9 / 39,1 | 2,1° | 30 | 70 | 1,3 |
| KADAMM MW06U23D | 21,2–23,6 | две (V+H) | 3 | 39,4 / 39,9 / 40,4 | 1,7° | 30 | 65 | 1,3 |
| KADAMM MW06U23S | 21,2–23,6 | одна | 3 | 40 / 40,5 / 41 | 1,7° | 30 | 65 | 1,3 |
| KADAMM MW06E23S | 21,2–23,6 | одна | 4 | 40 / 40,5 / 41 | 1,7° | 30 | 71 | 1,3 |
| KADAMM MW06U26D | 24,25–26,5 | две (V+H) | 3 | 40,3 / 40,8 / 41,3 | 1,5° | 30 | 68 | 1,3 |
| KADAMM MW06U26S | 24,25–26,5 | одна | 3 | 41,1 / 41,6 / 42,1 | 1,5° | 30 | 68 | 1,3 |
| KADAMM MW06E26S | 24,25–26,5 | одна | 4 | 41,1 / 41,6 / 42,1 | 1,5° | 30 | 74 | 1,3 |
| KADAMM MW06U28D | 27,5–29,5 | две (V+H) | 3 | 41,5 / 41,8 / 42,2 | 1,2° | 30 | 68 | 1,3 |
| KADAMM MW06U28S | 27,5–29,5 | одна | 3 | 42,3 / 42,6 / 43 | 1,2° | 30 | 68 | 1,3 |
| KADAMM MW06E28S | 27,5–29,5 | одна | 4 | 42,3 / 42,6 / 43 | 1,2° | 30 | 76 | 1,3 |
| KADAMM MW06U32D | 31,8–33,4 | две (V+H) | 3 | 42,2 / 42,5 / 42,8 | 1° | 30 | 61 | 1,3 |
| KADAMM MW06U32S | 31,8–33,4 | одна | 3 | 43,2 / 43,5 / 43,8 | 1° | 30 | 61 | 1,3 |
| KADAMM MW06E32S | 31,8–33,4 | одна | 4 | 43,2 / 43,5 / 43,8 | 1° | 30 | 71 | 1,3 |
| KADAMM MW06U38D | 37–40 | две (V+H) | 3 | 43,6 / 44,2 / 44,8 | 0,9° | 30 | 64 | 1,3 |
| KADAMM MW06U38S | 37–40 | одна | 3 | 44,6 / 45,2 / 45,8 | 0,9° | 30 | 64 | 1,3 |
| KADAMM MW06E38S | 37–40 | одна | 4 | 44,6 / 45,2 / 45,8 | 0,9° | 30 | 72 | 1,3 |
| KADAMM MW06U42S | 40,5–43,5 | одна | 3 | 45,7 / 46 / 46,3 | 0,8° | 30 | 65 | 1,3 |
| KADAMM MW06U60S | 57–66 | одна | 3 | 46,6 / 47 / 47,1 | 0,5° | 30 | 64 | 1,5 |
| KADAMM MW06U80S | 71–86 | одна | 3 | 48,6 / 49,1 / 49,6 | 0,5° | 27 | 67 | 1,5 |
Механика и условия работы MW06
| Параметр | Значение |
|---|---|
| Регулировка по азимуту | грубо 360°, точно ±15° |
| Регулировка по углу места | грубо ±25°, точно ±15° |
| Диаметр трубы крепления | Ø51–Ø114 мм |
| Предельная скорость ветра | 70 м/с |
| Рабочая скорость ветра | 56 м/с |
| Обледенение | 25,4 мм |
| Рабочая температура | −45…+60 °C |
| Осевая сила при предельном ветре | 1218 Н |
| Боковая сила при предельном ветре | 601 Н |
| Крутящий момент при предельном ветре | 505 Н·м |
| Габариты A / B / C / D (по монтажному чертежу) | A 675 / B 382,5 / C 271 / D 89 / E 210 мм |
Как подобрать антенну РРЛ MW06
- Полосу KADAMM MW06 берут по частотному плану радиорелейной станции: антенна и радиоблок должны работать в одном диапазоне.
- Две поляризации MW06 нужны для схем XPIC и 2+0 на одной антенне; для одного канала достаточно одной.
- Чем длиннее пролёт и выше частота, тем больше нужно зеркало; расчёт пролёта для MW06 сделаем по координатам точек.
- Опора под MW06 — труба Ø51–Ø114 мм; ветровую нагрузку берут из таблицы механики.
Вопросы и ответы
Чем KADAMM MW06 отличается от соседних серий?
Диаметром зеркала 0,6 м: от него зависят усиление, ширина луча и масса на опоре. Полосы и классы смотрите в таблице исполнений.
Какое усиление у KADAMM MW06 на нижней полосе?
На полосе 7,125–8,5 ГГц — 30,7 дБи в середине диапазона; на верхних полосах серии до 49,1 дБи.
К странице KADAMM MW06 приложены техническое описание серии и каталог антенн KADAMM. Подберём исполнение под ваш радиоблок и поставим вместе с кабелями и креплениями.
