Антенны РРЛ KADAMM MW02 — зеркало 0,2 м, 12,75–86 ГГц

Name: Антенны РРЛ KADAMM MW02 — зеркало 0,2 м, 12,75–86 ГГц
Brand: KADAMM
SKU: KADAMM MW02

Антенны РРЛ (радиорелейные)

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM MW02 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

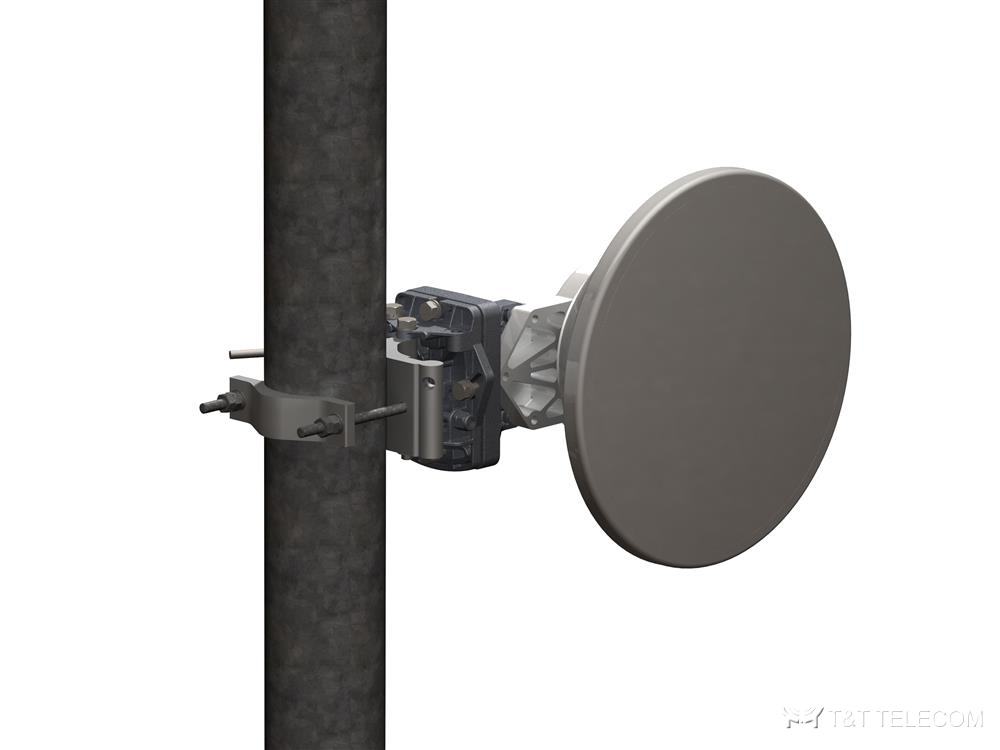

Антенны РРЛ KADAMM MW02 — параболические антенны радиорелейных линий с зеркалом 0,2 м: 18 исполнений в полосах 12,75–86 ГГц, усиление от 26,3 до 41,8 дБи.

Зеркало 0,2 м выбирают для коротких городских пролётов: антенна почти не видна на фасаде и легко встаёт на тонкую трубу.

Исполнения серии MW02

У KADAMM MW02 10 исполнений с одной поляризацией и 8 — с двумя (V+H). Класс диаграммы по ETSI EN 302 217-4 в серии MW02: 3. Ширина луча MW02 — от 1,2° на верхних полосах до 7,1° на нижних.

Артикул	Диапазон, ГГц	Поляризация	Класс ETSI	Усиление низ / сер. / верх, дБи	Ширина луча	XPD, дБ	F/B, дБ	КСВН
KADAMM MW02U13D	12,75–13,25	две (V+H)	3	26,2 / 26,3 / 26,5	7,1°	30	52	1,3
KADAMM MW02U15D	14,4–15,35	две (V+H)	3	27 / 27,6 / 28	6,1°	30	55	1,3
KADAMM MW02U15S	14,4–15,35	одна	3	27,4 / 28 / 28,4	6,1°	30	55	1,3
KADAMM MW02U18D	17,7–19,7	две (V+H)	3	28,8 / 29,2 / 29,6	4,9°	30	57	1,3
KADAMM MW02U18S	17,7–19,7	одна	3	29,4 / 29,8 / 30,2	4,9°	30	57	1,3
KADAMM MW02U23D	21,2–23,6	две (V+H)	3	30,9 / 31,2 / 31,6	4,1°	30	56	1,3
KADAMM MW02U23S	21,2–23,6	одна	3	31,5 / 31,8 / 32,2	4,1°	30	56	1,3
KADAMM MW02U26D	24,25–26,5	две (V+H)	3	31,3 / 31,6 / 32	3,6°	30	58	1,3
KADAMM MW02U26S	24,25–26,5	одна	3	32,1 / 32,4 / 32,8	3,6°	30	58	1,3
KADAMM MW02U28D	27,5–29,5	две (V+H)	3	32,5 / 32,8 / 33,2	3,2°	30	59	1,3
KADAMM MW02U28S	27,5–29,5	одна	3	33,3 / 33,6 / 34	3,2°	30	59	1,3
KADAMM MW02U32D	31,8–33,4	две (V+H)	3	33,5 / 33,6 / 33,8	2,7°	30	60	1,3
KADAMM MW02U32S	31,8–33,4	одна	3	34,5 / 34,6 / 34,8	2,7°	30	60	1,3
KADAMM MW02U38D	37–40	две (V+H)	3	34,8 / 35,2 / 35,5	2,3°	30	61	1,3
KADAMM MW02U38S	37–40	одна	3	35,8 / 36,2 / 36,5	2,3°	30	61	1,3
KADAMM MW02U42S	40,5–43,5	одна	3	36,5 / 36,7 / 36,9	2,1°	30	61	1,3
KADAMM MW02U60S	57–66	одна	3	38,8 / 39,1 / 39,3	1,4°	30	56	1,5
KADAMM MW02U80S	71–86	одна	3	41,3 / 41,8 / 42	1,2°	27	59	1,5

Механика и условия работы MW02

Параметр	Значение
Регулировка по азимуту	грубо 360°, точно ±15°
Регулировка по углу места	грубо ±25°, точно ±15°
Диаметр трубы крепления	Ø51–Ø114 мм
Предельная скорость ветра	67 м/с
Рабочая скорость ветра	30 м/с
Обледенение	25,4 мм
Рабочая температура	−45…+60 °C
Осевая сила при предельном ветре	196 Н
Боковая сила при предельном ветре	97 Н
Крутящий момент при предельном ветре	81 Н·м
Габариты A / B / C / D (по монтажному чертежу)	A 266 / B 321 / C 57 / D 155 мм

Как подобрать антенну РРЛ MW02

Полосу KADAMM MW02 берут по частотному плану радиорелейной станции: антенна и радиоблок должны работать в одном диапазоне.
Две поляризации MW02 нужны для схем XPIC и 2+0 на одной антенне; для одного канала достаточно одной.
Чем длиннее пролёт и выше частота, тем больше нужно зеркало; расчёт пролёта для MW02 сделаем по координатам точек.
Опора под MW02 — труба Ø51–Ø114 мм; ветровую нагрузку берут из таблицы механики.

Вопросы и ответы

Чем KADAMM MW02 отличается от соседних серий?
Диаметром зеркала 0,2 м: от него зависят усиление, ширина луча и масса на опоре. Полосы и классы смотрите в таблице исполнений.

Какое усиление у KADAMM MW02 на нижней полосе?
На полосе 12,75–13,25 ГГц — 26,3 дБи в середине диапазона; на верхних полосах серии до 41,8 дБи.

К странице KADAMM MW02 приложены техническое описание серии и каталог антенн KADAMM. Подберём исполнение под ваш радиоблок и поставим вместе с кабелями и креплениями.
