Блоки RET

Подбор по параметрам
Название



Блок RET — электромеханический привод, который смещает фазовращатели внутри секторной антенны и меняет электрический наклон диаграммы. Управляют им по протоколу AISG из системы управления базовой станции или с портативного пульта, поэтому сектор настраивают без подъёма на опору. В запросах такие приводы называют ret моторы антенн сотовой связи.

В разделе 8 изделий KADAMM. Встраиваемые блоки RCU RET-800132112, RET-800232114, RET-800232215 и компактный RET-800542212 устанавливаются в антенну; RET-800132112 обслуживает многодиапазонные модели до 10 диапазонов. Внешний RET-800232214 крепится снаружи к антенне с соответствующим посадочным местом. Пульты HCU RET-800232112 и RET-800332114 поддерживают AISG 1.1 и 2.0, а тройник BT-716 на 690–2700 МГц с разъёмом 7/16 DIN пропускает сигнал AISG по фидеру.

Модели

МодельПолосаУсилениеРазъёмы

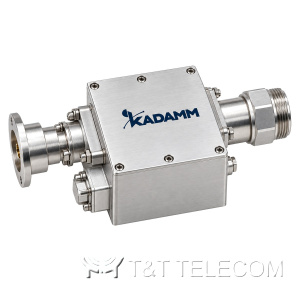

KADAMM BT-716——ВЧ — 7/16 DIN (порты антенны и фидера); AISG — 8-конт. по IEC 60130-9

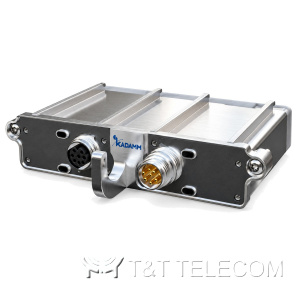

KADAMM RET-800132112——2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка

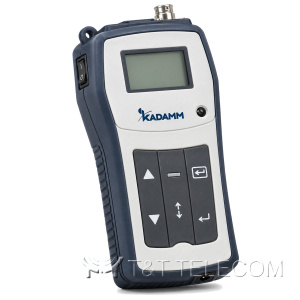

KADAMM RET-800232112———

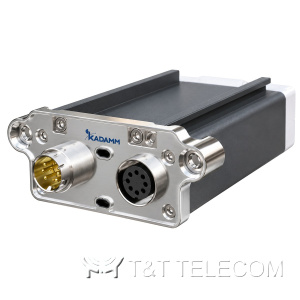

KADAMM RET-800232114——2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка

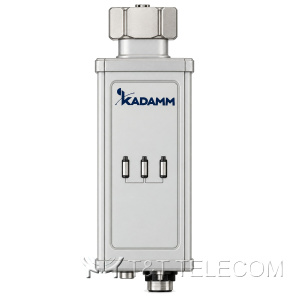

KADAMM RET-800232214——2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка

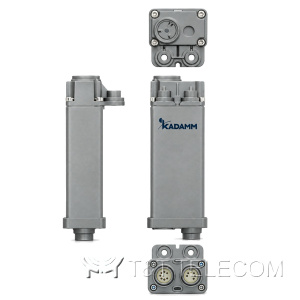

KADAMM RET-800232215——2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка

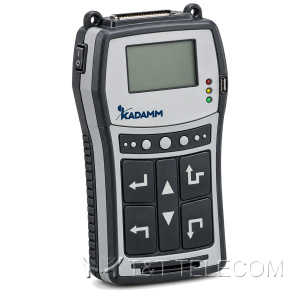

KADAMM RET-800332114———

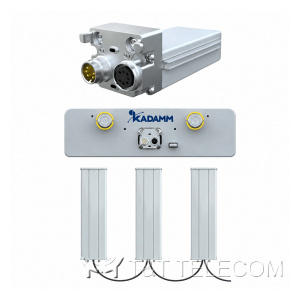

KADAMM RET-800542212——2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка

Где нужны блоки RET и пульты KADAMM

  • Оптимизация сектора после запуска площадки: изменение наклона по результатам драйв-теста без выезда монтажников.
  • Многодиапазонные антенны, где у каждого диапазона свой наклон, — встраиваемый RET-800132112 до 10 диапазонов.
  • Проверка и первичная настройка приводов на объекте пультом HCU RET-800232112 до подключения к базовой станции.
  • Площадки со старыми радиоблоками без AISG-порта: тройник BT-716 подаёт питание и управление по коаксиальному фидеру.
  • Работа с ноутбука: RET-800332114 в режиме адаптера USB/AISG позволяет управлять приводами из сервисного ПО.

Как выбрать блок RET

  • Тип установки: встраиваемый RCU ставится в антенну с соответствующим посадочным местом, внешний RET-800232214 монтируется снаружи корпуса.
  • Число диапазонов: Single-RET управляет одной решёткой, Multi-RET RET-800232114 — несколькими через один разъём AISG.
  • Версия протокола: блоки RCU работают по AISG 2.0; пульты HCU поддерживают также AISG 1.1 для оборудования прошлых поколений.
  • Защита корпуса: внешние и встраиваемые RCU имеют степень IP65, тройник BT-716 — IP66 для установки на мачте.
  • Способ подачи управления: отдельный кабель AISG от радиоблока или по фидеру через Bias Tee с разъёмом 7/16 DIN.

Вопросы и ответы

Можно ли управлять RET без базовой станции?
Да. Портативный пульт KADAMM RET-800232112 или RET-800332114 подключается к разъёму AISG антенны и позволяет считать и изменить наклон прямо на объекте.

Подойдёт ли блок RET к антенне KADAMM, купленной без привода?
Если у антенны есть посадочное место и вывод штока фазовращателя, внешний или встраиваемый RCU устанавливается позже. Мы проверяем совместимость по модели антенны.

Смотрите также

Подберём блоки RET и пульты KADAMM к вашим антеннам и радиоблокам и поставим вместе с кабелями AISG.
