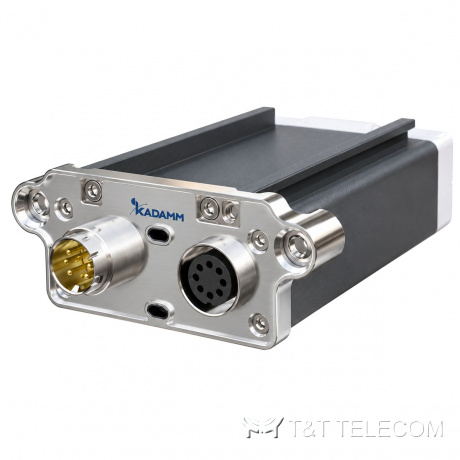

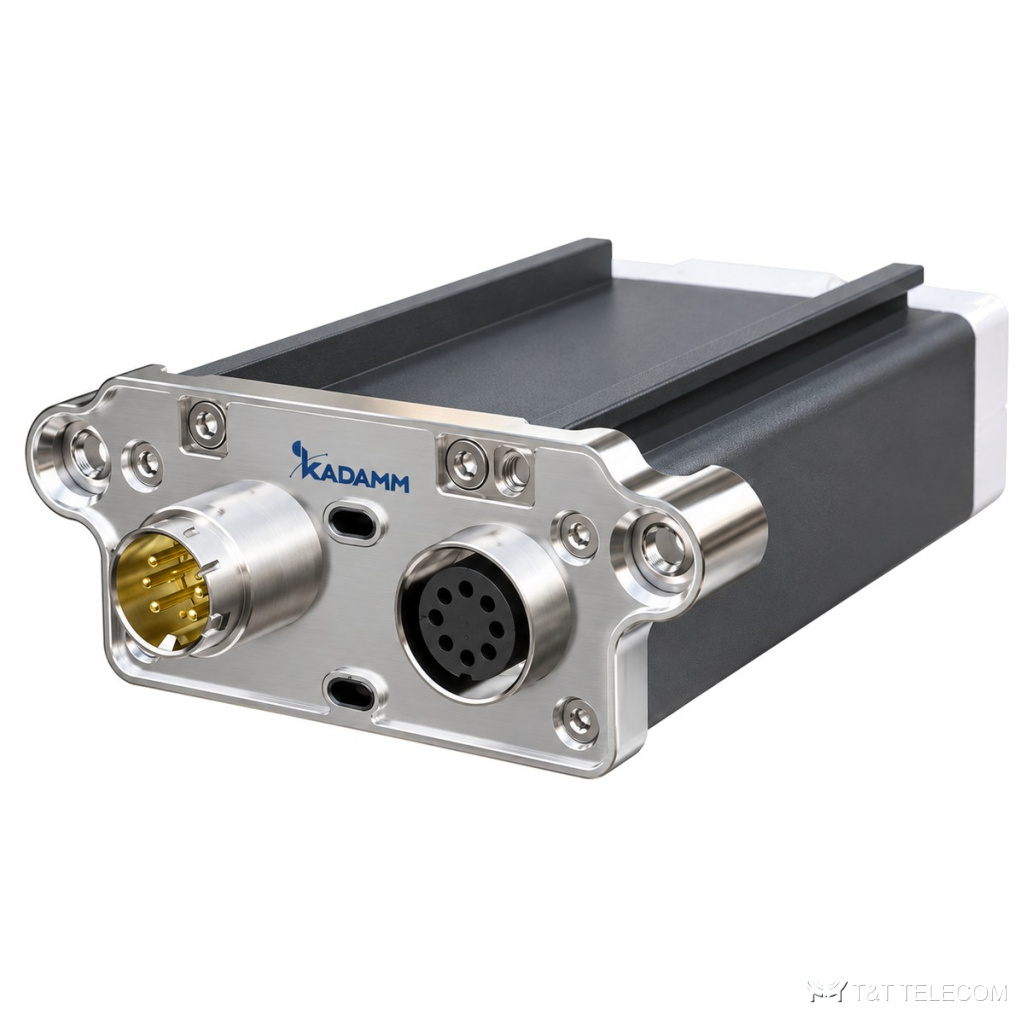

KADAMM RET-800232114 — встраиваемый блок RCU Single/Multi-RET для многодиапазонных антенн, AISG 2.0
Блоки RET
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM RET-800232114 — блок дистанционного управления наклоном антенны. RET-800232114 управляет электрическим наклоном антенны базовой станции дистанционно, без подъёма монтажника на опору. Коротко о RET-800232114: разъёмы 2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка.
Где применяют
- Оптимизация покрытия без выезда на объект — RET-800232114.
- Сети, где нагрузку перераспределяют между секторами — RET-800232114.
Технические характеристики
| Параметр | Значение |
|---|---|
| Стандарт | AISG 2.0 / 3GPP Release 10 |
| Тип устройства AISG | Single-RET (0x01), переключение в Multi-RET (0x11) обновлением прошивки |
| Напряжение питания | 10–30 В DC (контакт 1 или 6) |
| Потребляемая мощность | менее 1 Вт в покое; менее 6 Вт при регулировке |
| Разъёмы | 2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка |
| Аппаратный интерфейс | RS-485 A/B (конт. 5, 3); питание (конт. 1, 6); возврат DC (конт. 7) |
| Скорость передачи | 9,6 кбит/с |
| Прошивка | Обновляется дистанционно (.bin или .xml; .xml — только для систем Ericsson) |
| Время полного хода наклона | 90 с (типично, зависит от антенны) |
| Ресурс регулировки | более 10 000 циклов |
| Грозозащита | 3 кА (8/20 мкс) по конт. 5 и 3; 5 кА (8/20 мкс) по конт. 1/6 и 7 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размеры | 98 × 62 × 33 мм |
| Масса | 0,25 кг |
| Материал корпуса | Алюминиевый профиль с покрытием |
| Рабочая температура | −40…+65 °C |
| Степень защиты | IP24 (в установленном состоянии) |
Подбор под объект
- Под разъёмы RET-800232114 (2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка) подбирают джамперы и переходы.
- Габариты и масса RET-800232114: 98 × 62 × 33 мм, 0,25 кг.
Поставка и документы
Подберём KADAMM RET-800232114 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у RET-800232114?
2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка. Другие исполнения — уточняйте при заказе.
Что нужно для подбора RET-800232114?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект RET-800232114.
