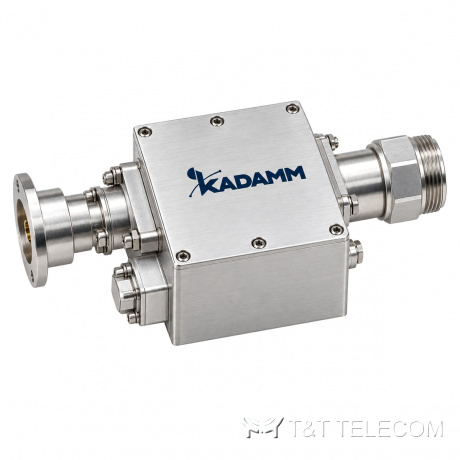

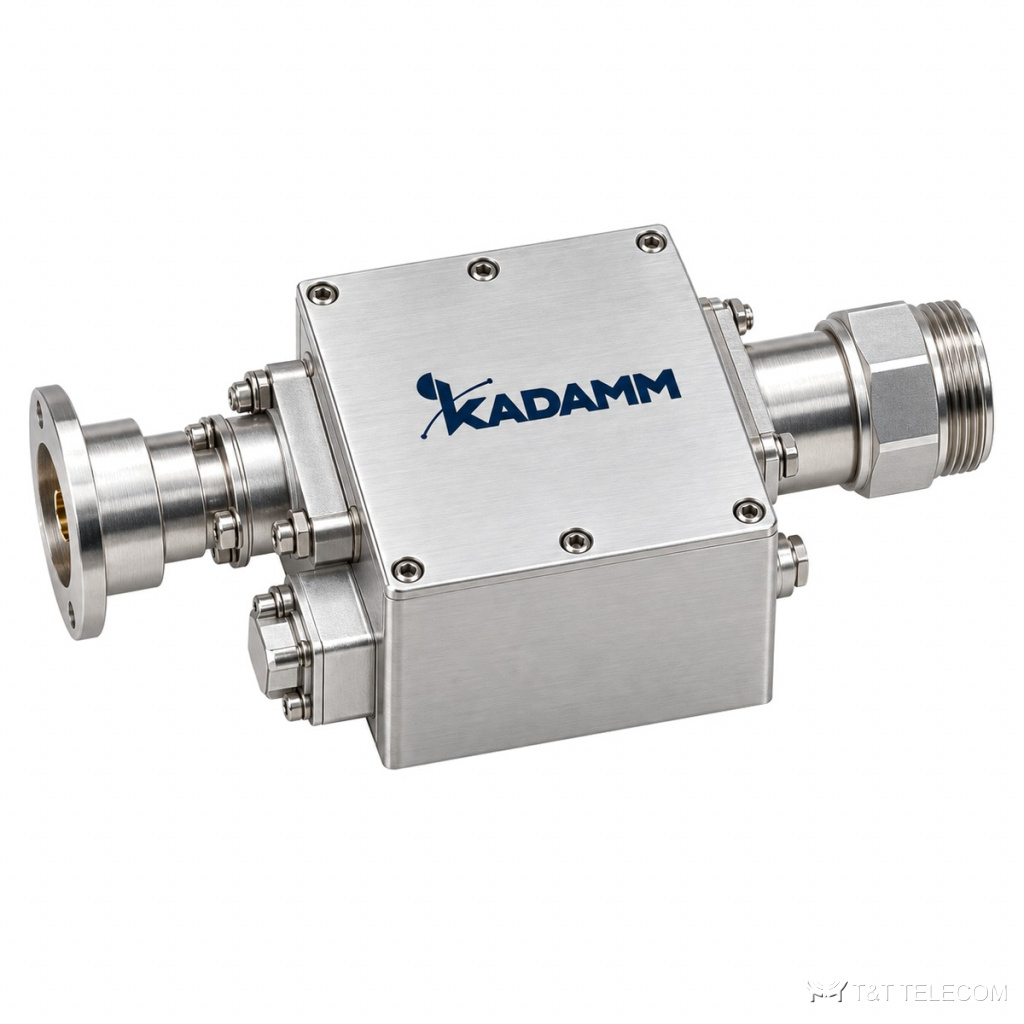

KADAMM BT-716 — умный тройник питания (Bias Tee) 690–2700 МГц, 7/16 DIN, пропуск AISG, IP66
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM BT-716 — блок дистанционного управления наклоном антенны. BT-716 управляет электрическим наклоном антенны базовой станции дистанционно, без подъёма монтажника на опору. Коротко о BT-716: полоса 690–2700 МГц; разъёмы ВЧ — 7/16 DIN (порты антенны и фидера); AISG — 8-конт. по IEC 60130-9.
Где применяют
- Площадки с антеннами, поддерживающими AISG — BT-716.
- Подстройка наклона после ввода соседних сот — BT-716.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 690–2700 МГц |
| КСВН портов BTS и антенна | ≤1,2 |
| Вносимые потери (BTS → антенна) | ≤0,15 дБ |
| Интермодуляция PIM3 (2 × 20 Вт) | ≤−155 дБн |
| Пиковая мощность | 1600 Вт |
| Частота модемной несущей AISG | 2,176 МГц |
| Пропуск AISG | Да |
| Ток по постоянному току (пропуск) | 2,5 А |
| Напряжение питания | 10–30 В DC |
| Собственное потребление | 0,6 Вт (типично) |
| Грозозащита портов фидера и антенны (8/20 мкс) | 8 кА |
| Грозозащита порта DC/RCU (8/20 мкс) | 3 кА |
| Наработка на отказ (MTBF) | более 500 000 ч |
| Исполнение BT-716-112 | антенна — вилка, фидер — вилка, AISG — розетка |
| Исполнение BT-716-122 | антенна — вилка, фидер — розетка, AISG — розетка |
| Исполнение BT-716-222 | антенна — розетка, фидер — розетка, AISG — розетка |
| Исполнение BT-716-212 | антенна — розетка, фидер — вилка, AISG — розетка |
| Исполнение BT-716-221 | антенна — розетка, фидер — розетка, AISG — вилка |
| Исполнение BT-716-211 | антенна — розетка, фидер — вилка, AISG — вилка |
| Исполнение BT-716-111 | антенна — вилка, фидер — вилка, AISG — вилка |
| Исполнение BT-716-121 | антенна — вилка, фидер — розетка, AISG — вилка |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | ВЧ — 7/16 DIN (порты антенны и фидера); AISG — 8-конт. по IEC 60130-9 |
| Размеры (В × Г × Ш) | 160 × 75 × 43 мм |
| Масса | ≤0,75 кг |
| Материал корпуса | Алюминий |
| Цвет | Светло-серый |
| Степень защиты | IP66 (с вентиляцией) |
| Рабочая температура | −40…+70 °C |
| Условия эксплуатации / транспортирования / хранения | ETSI EN 300 019-1-4 / -1-2 / -1-1 |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы BT-716: 690–2700 МГц.
- Разъёмы BT-716 — ВЧ — 7/16 DIN (порты антенны и фидера); AISG — 8-конт. по IEC 60130-9; кабельные сборки готовят под них заранее.
- Габариты и масса BT-716: 160 × 75 × 43 мм, ≤0,75 кг.
Поставка и документы
Подберём KADAMM BT-716 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает BT-716?
Рабочая полоса BT-716 — 690–2700 МГц.
Какой разъём у BT-716?
ВЧ — 7/16 DIN (порты антенны и фидера); AISG — 8-конт. по IEC 60130-9. Другие исполнения — уточняйте при заказе.
Что нужно для подбора BT-716?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект BT-716.
