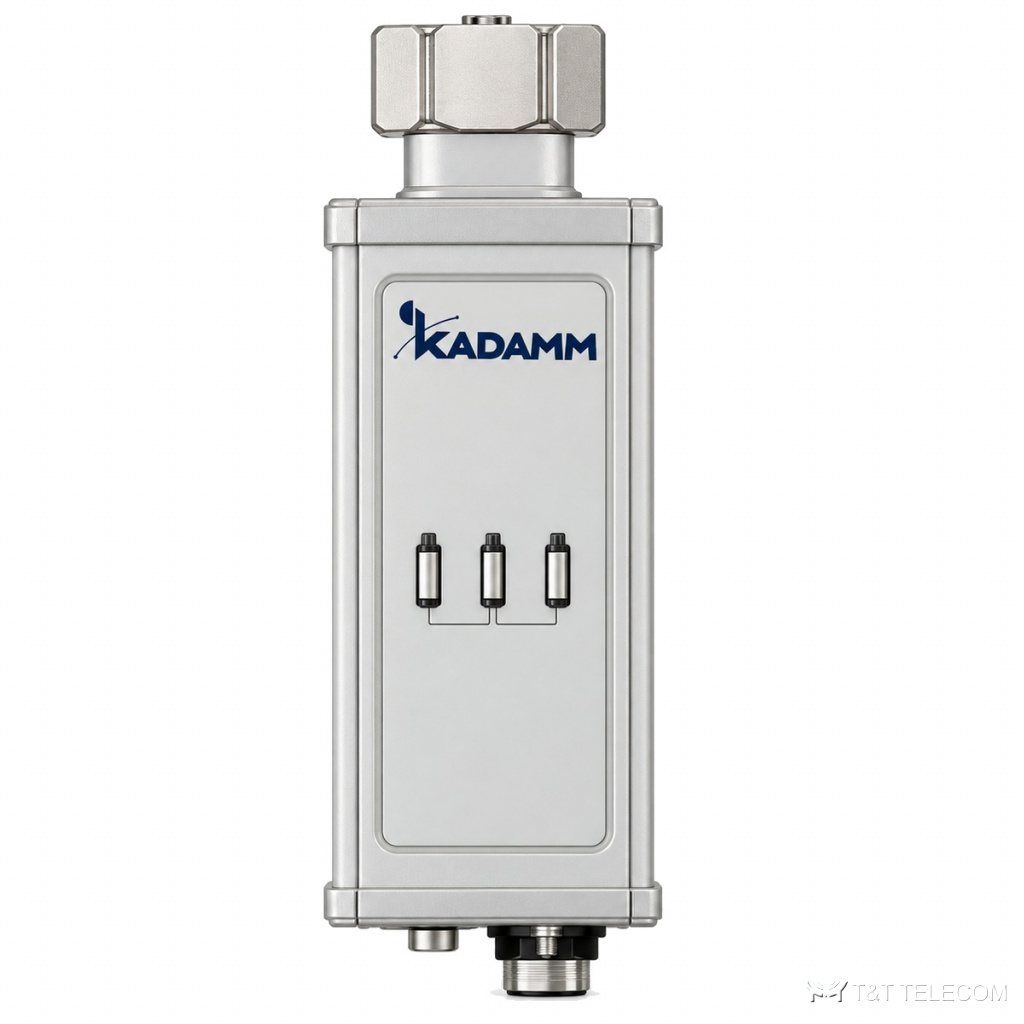

KADAMM RET-800232214 — внешний блок дистанционного электрического наклона (RCU), AISG 2.0, IP65
Блоки RET
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM RET-800232214 — блок дистанционного управления наклоном антенны. С RET-800232214 угол наклона луча меняют из центра управления сетью по протоколу AISG. Коротко о RET-800232214: разъёмы 2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка.
Где применяют
- Площадки с антеннами, поддерживающими AISG — RET-800232214.
- Сети, где нагрузку перераспределяют между секторами — RET-800232214.
Технические характеристики
| Параметр | Значение |
|---|---|
| Стандарт | AISG 2.0 / 3GPP Release 8 |
| Тип устройства AISG | S-RET (0x01) |
| Версия исполнения | A3 |
| Напряжение питания | 10–30 В DC (контакт 1 или 6) |
| Потребляемая мощность | менее 1 Вт в покое; менее 6 Вт при регулировке |
| Разъёмы | 2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка |
| Аппаратный интерфейс | RS-485 A/B (конт. 5, 3); питание (конт. 1, 6); возврат DC (конт. 7) |
| Скорость передачи | 9,6 кбит/с |
| Прошивка | Обновляется дистанционно (.bin или .xml) |
| Время полного хода наклона | 40 с (типично, зависит от антенны) |
| Ресурс регулировки | более 50 000 циклов |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размеры | 160 × 48,5 × 50 мм |
| Размеры упаковки | 195 × 85 × 75 мм |
| Масса | 0,36 кг |
| Материал корпуса | Алюминиевый профиль с покрытием; разъёмы — алюминий с полиэфирным порошковым покрытием, RAL 7035 |
| Рабочая температура | −40…+65 °C |
| Степень защиты | IP65 |
На что смотреть при выборе
- Под разъёмы RET-800232214 (2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка) подбирают джамперы и переходы.
- Габариты и масса RET-800232214: 160 × 48,5 × 50 мм, 0,36 кг.
Поставка и документы
Подберём KADAMM RET-800232214 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора RET-800232214?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект RET-800232214.
Какой разъём у RET-800232214?
2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка. Другие исполнения — уточняйте при заказе.
