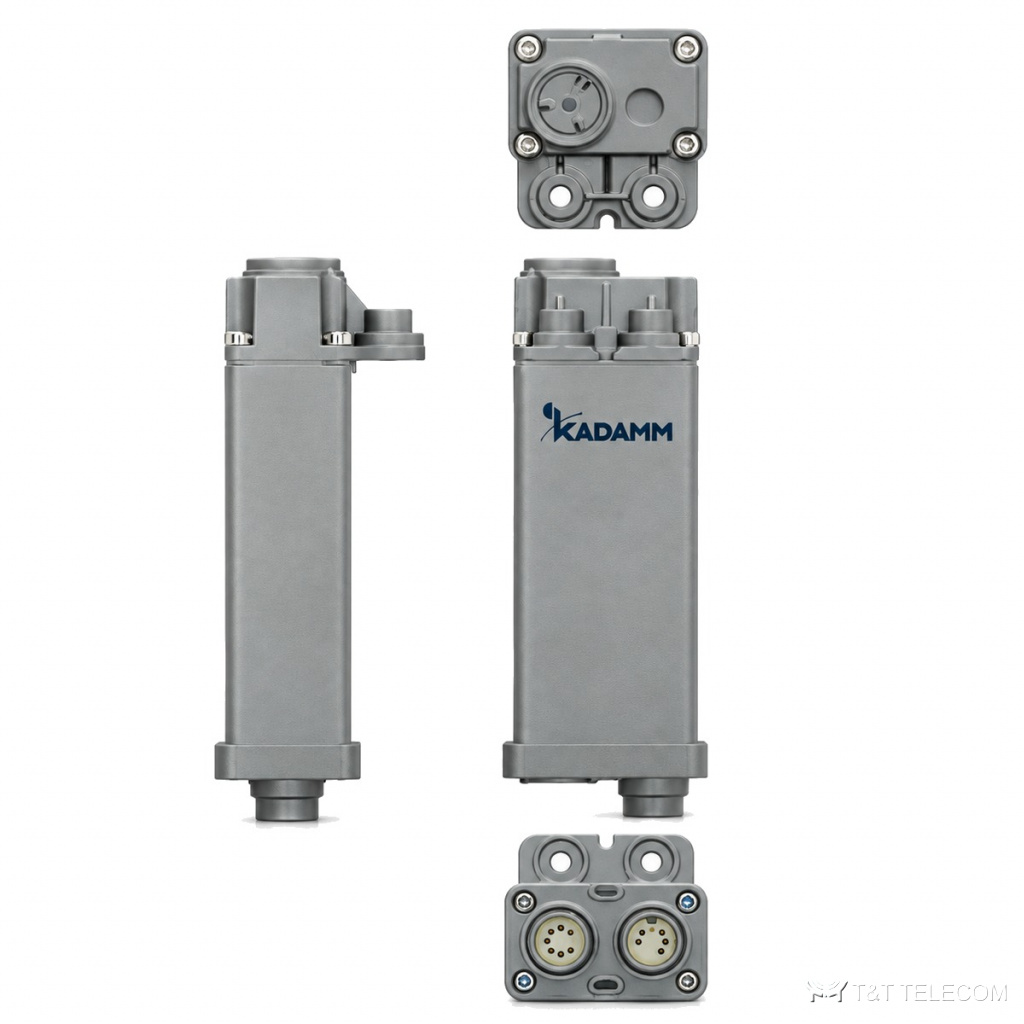

KADAMM RET-800232215 — встраиваемый блок дистанционного электрического наклона (RCU), AISG 2.0, IP65
Блоки RET
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM RET-800232215: блок дистанционного управления наклоном антенны. С RET-800232215 угол наклона луча меняют из центра управления сетью по протоколу AISG. Коротко о RET-800232215: разъёмы 2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка.
Где применяют
- Площадки с антеннами, поддерживающими AISG — RET-800232215.
- Подстройка наклона после ввода соседних сот — RET-800232215.
Технические характеристики
| Параметр | Значение |
|---|---|
| Стандарт | AISG 2.0 / 3GPP Release 10 |
| Тип устройства AISG | S-RET (0x01) |
| Версия исполнения | A0 |
| Напряжение питания | 10–30 В DC (контакт 1 или 6) |
| Потребляемая мощность | менее 1 Вт в покое; менее 6 Вт при регулировке |
| Разъёмы | 2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка |
| Аппаратный интерфейс | RS-485 A/B (конт. 5, 3); питание (конт. 1, 6); возврат DC (конт. 7) |
| Скорость передачи | 9,6 кбит/с |
| Прошивка | Обновляется дистанционно (.bin или .xml) |
| Тип привода | Шаговый двигатель |
| Время полного хода наклона | 45 с (типично, зависит от антенны) |
| Ресурс регулировки | более 50 000 циклов |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размеры | 120 × 45,2 × 44,5 мм |
| Размеры упаковки | 165 × 75 × 65 мм |
| Масса | 0,24 кг |
| Материал корпуса | Алюминиевый профиль с покрытием |
| Рабочая температура | −40…+65 °C |
| Степень защиты | IP65 |
На что смотреть при выборе
- Разъёмы RET-800232215 — 2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка; кабельные сборки готовят под них заранее.
- Габариты и масса RET-800232215: 120 × 45,2 × 44,5 мм, 0,24 кг.
Поставка и документы
KADAMM RET-800232215 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у RET-800232215?
2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка. Другие исполнения — уточняйте при заказе.
Что нужно для подбора RET-800232215?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект RET-800232215.
