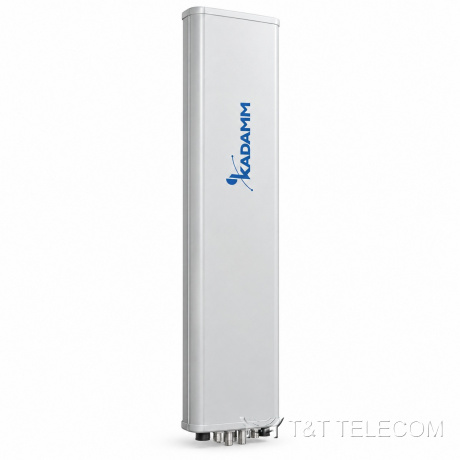

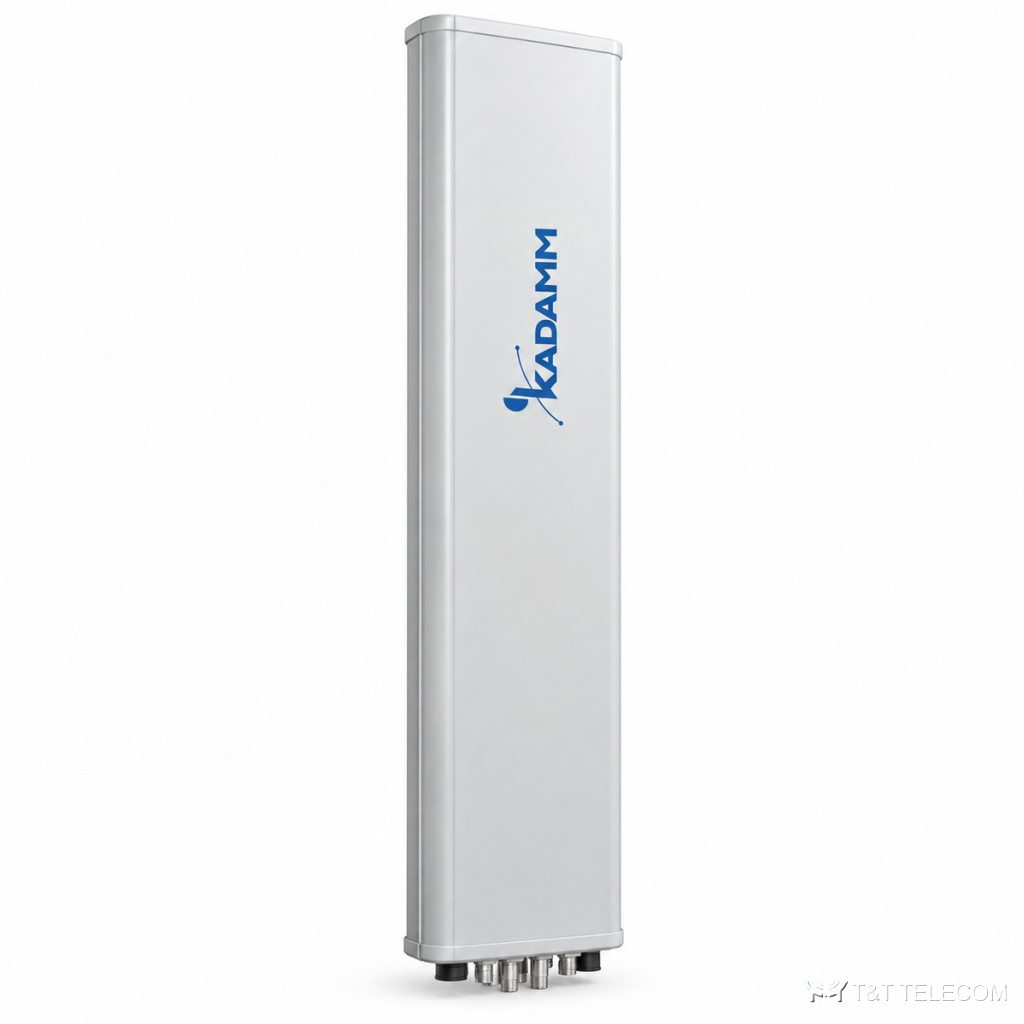

KADAMM APX12-1736-1665IR — секторная антенна базовой станции 1710–2170/3300–3600 МГц, 16 дБи, 12 портов
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APX12-1736-1665IR: антенна базовой станции с массивами FDD и TDD в одном корпусе. На мачте или крыше APX12-1736-1665IR закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о APX12-1736-1665IR: полоса 3300–3600 МГц и 1710–2170 МГц; усиление 16,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×7-16 DIN; мощность до ≥250 Вт.
Для каких задач
- Полоса APX12-1736-1665IR охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Макросоты городских и пригородных сетей — APX12-1736-1665IR в секторах базовой станции.
- Модернизация площадок: замена старых антенн на APX12-1736-1665IR без смены опоры.
Технические характеристики
Массив TDD (beamforming) 3300–3600 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1,0° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,50 |
| Развязка между портами одной поляризации, дБ | ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥25 |
TDD: одноколонный луч
| Параметр | 3300–3600 МГц |
|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 10° |
| Коэффициент усиления, дБи | ≥16,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥4,5° |
| Поляризационная развязка (0°), дБ | ≥15 |
| Поляризационная развязка (±60°), дБ | ≥8 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥14 |
TDD: широковещательный луч (BCH)
| Параметр | 3300–3600 МГц |
|---|---|
| Коэффициент усиления, дБи | ≥16,5 |
| SPR (±60°), % | ≥90 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥4,5° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥14 |
TDD: сервисный луч
| Параметр | 3300–3600 МГц |
|---|---|
| Усиление луча на 0°, дБи | ≥22,5 |
| Ширина луча на 0° по уровню −3 дБ | ≤25° |
| Подавление боковых лепестков луча на 0°, дБ | ≥12 |
| Коэффициент защитного действия луча на 0°, дБ | ≥28 |
| Усиление луча на ±60°, дБи | ≥17 |
Система 2×1710–2170 МГц
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Коэффициент усиления, дБи | ≥16 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) |
| Подавление первого бокового лепестка, дБ | ≥15 |
| Электрический наклон | 0–10° |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 0–10° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥26 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−107 дБм (2×43 дБм) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | ≥250 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 7/16 DIN (FDD) + 2 кластерных разъёма L32-4/5 (TDD) (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1600 × 320 × 140 мм |
| Размеры упаковки | 1835 × 405 × 255 мм |
| Масса антенны | 17,1 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой APX12-1736-1665IR — 3300–3600 МГц и 1710–2170 МГц.
- Усиление APX12-1736-1665IR — 16,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APX12-1736-1665IR: в горизонтальной плоскости 65°, в вертикальной ≥4,5°.
- Наклон луча APX12-1736-1665IR: 2–12° / 0–10°.
- Под разъёмы APX12-1736-1665IR (4×7-16 DIN) подбирают джамперы и переходы.
- Монтаж APX12-1736-1665IR: Ø50–Ø115 мм.
- Габариты и масса APX12-1736-1665IR: 1600 × 320 × 140 мм, 17,1 кг.
Поставка и документы
Подберём KADAMM APX12-1736-1665IR под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится APX12-1736-1665IR?
Ø.50–Ø115 мм
Что нужно для подбора APX12-1736-1665IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX12-1736-1665IR.
Какие частоты поддерживает APX12-1736-1665IR?
Рабочая полоса APX12-1736-1665IR — 3300–3600 МГц и 1710–2170 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100.
