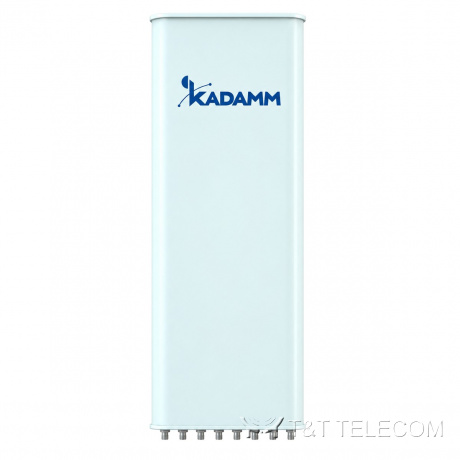

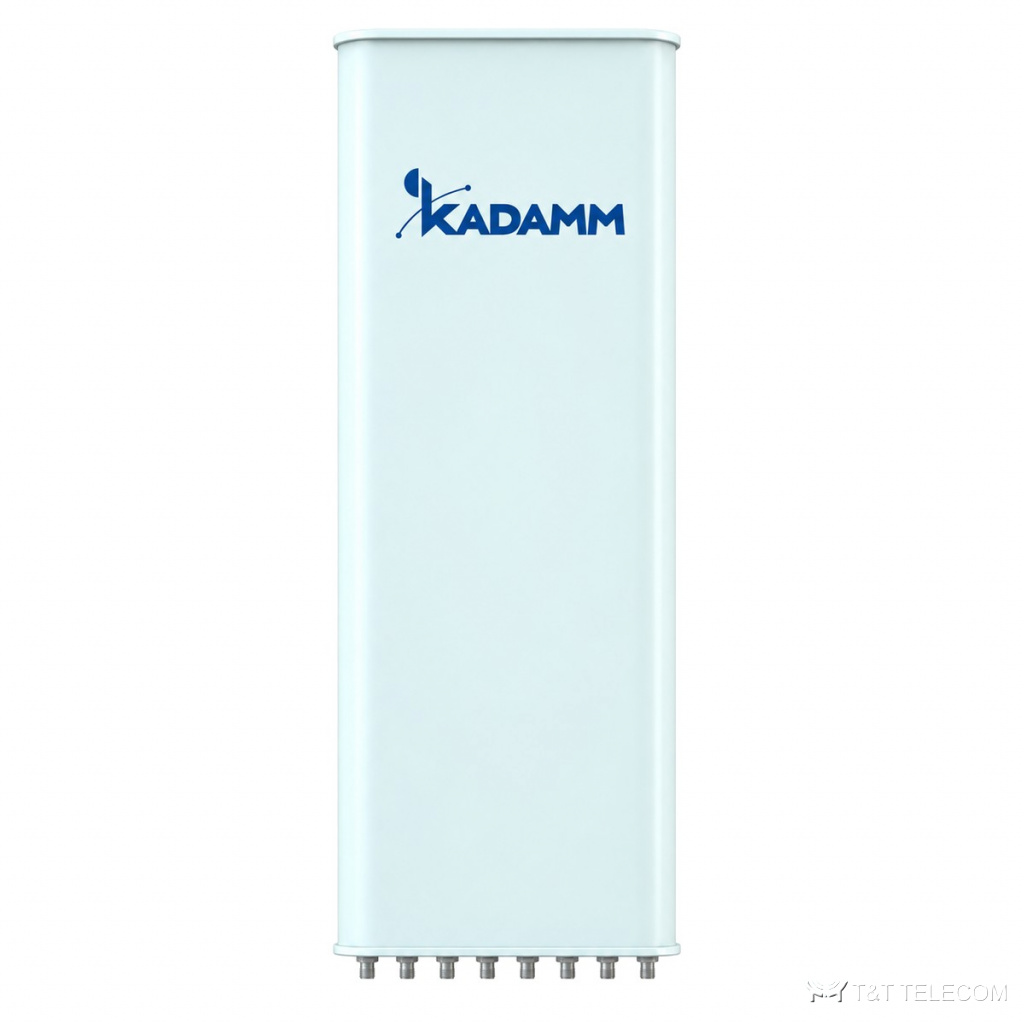

KADAMM K840902619 — шестидиапазонная гибридная секторная антенна 2×698–960 / 4×1710–2690 МГц, 18,3 дБи, 12 портов, RET
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K840902619 — гибридная антенна базовой станции. K840902619 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K840902619: полоса 698–960 МГц и 1710–2690 МГц; усиление 18,3 дБи; ширина луча 65°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 400 Вт.
Область применения
- Полоса K840902619 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K840902619 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K840902619 без смены опоры.
Технические характеристики
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 14,6 | 15,0 | 15,2 | 15,3 |
| Усиление во всём диапазоне наклонов, дБи | 14,4 ± 0,5 | 14,8 ± 0,5 | 15,0 ± 0,5 | 15,1 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 71 ± 6° | 64 ± 5° | 63 ± 5° | 61 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,5 ± 1,2° | 10,5 ± 0,6° | 10,0 ± 0,5° | 9,4 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 23 | более 23 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | более 16 | более 16 | более 16 |
| Подавление первого бокового лепестка, дБ | более 15 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 (R1//R2) ≥25 (R1,R2//Y1,Y2,Y3,Y4) | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Направления лучей по азимуту | ± 27° | ± 26° | ± 23° | ± 21° |
| Усиление при среднем наклоне, дБи | 17,5 | 17,9 | 18,2 | 18,3 |
| Усиление во всём диапазоне наклонов, дБи | 17,3 ± 0,9 | 17,7 ± 0,6 | 18,0 ± 0,6 | 18,1 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 35 ± 3° | 33 ± 3° | 32 ± 3° | 31 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,3 ± 0,6° | 8,4 ± 0,6° | 7,3 ± 0,6° | 6,7 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |||
| Подавление первого бокового лепестка, дБ | более 15 | |||
| Электрический наклон | 2–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 499 × 198 мм |
| Размеры упаковки | 2465 × 620 × 330 мм |
| Масса антенны | 45 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 55 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1100 / 325 / 1240 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K840902619 — 698–960 МГц и 1710–2690 МГц.
- Усиление K840902619 — 18,3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K840902619: в горизонтальной плоскости 65°, в вертикальной 11,5 ± 1,2° / 10,5 ± 0,6° / 10,0 ± 0,5° / 9,4 ± 0,6°.
- Наклон луча K840902619: 2–12° / 2–10°.
- Под разъёмы K840902619 (12×4.3-10) подбирают джамперы и переходы.
- Монтаж K840902619: Ø50–Ø115 мм; ветровая нагрузка 1100 / 325 / 1240 Н.
- Габариты и масса K840902619: 2080 × 499 × 198 мм, 45 кг.
Поставка и документы
Подберём KADAMM K840902619 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у K840902619?
12×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K840902619?
18,3 дБи. Ширина луча — 65°.
Как крепится K840902619?
Ø.50–Ø115 мм
