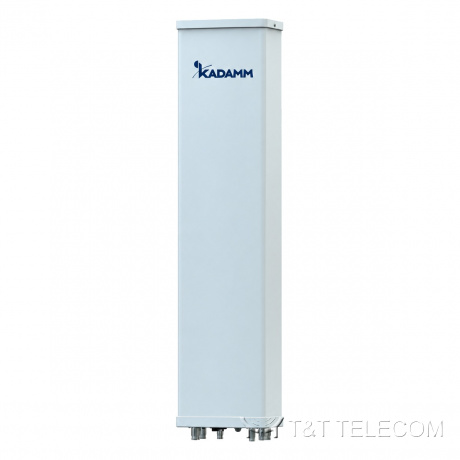

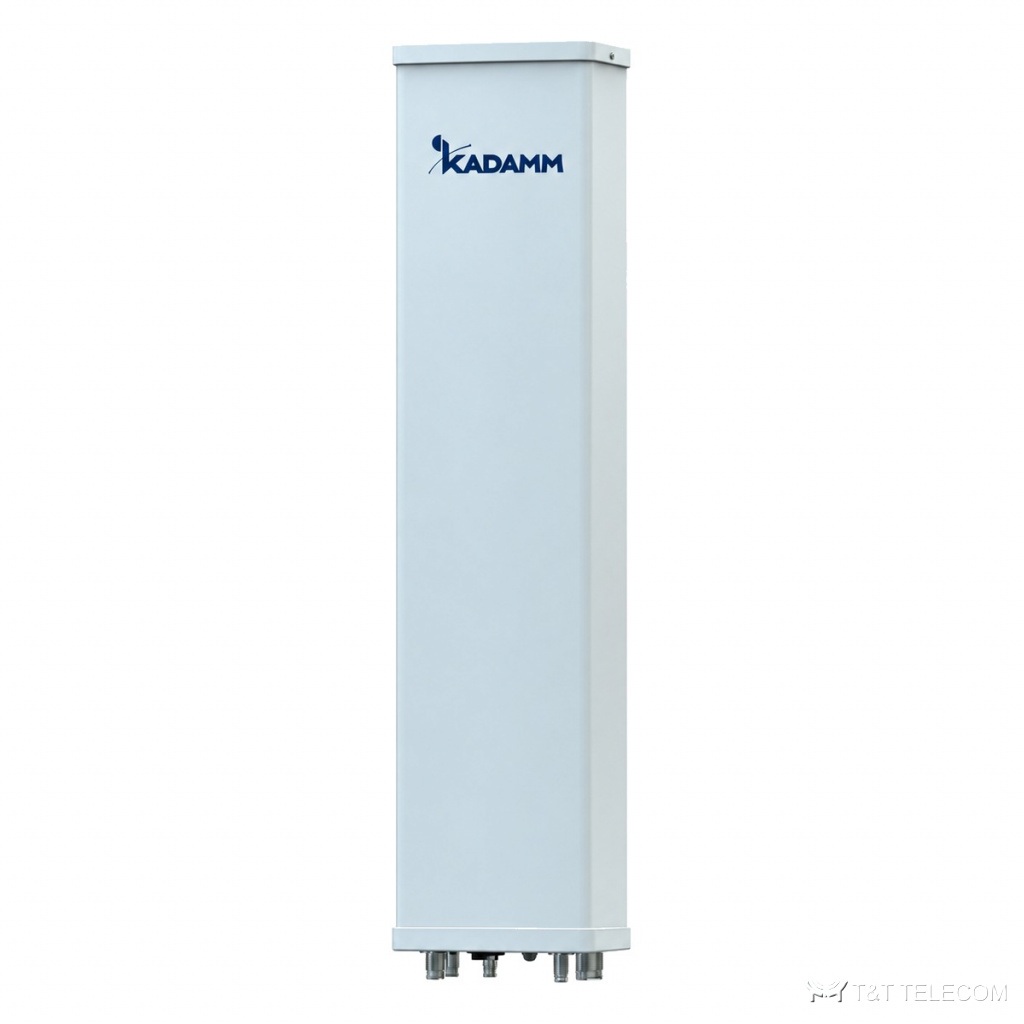

KADAMM K850333817 — антенна с формированием диаграммы направленности (beamforming) TDD 3300–3800 МГц, 17 дБи, RET
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K850333817 — антенна 5G с формированием луча. K850333817 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K850333817: полоса 3300–3800 МГц; усиление 17 дБи; ширина луча 12°; поляризация ± 45°; разъёмы 8×4.3-10; мощность до 50 Вт.
Область применения
- Через K850333817 работают 5G NR 3,3–3,8 ГГц (n78).
- Макросоты городских и пригородных сетей — K850333817 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K850333817.
Технические характеристики
Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥ 25 |
TDD: одноколонный луч
| Параметр | 3300–3800 МГц |
|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80 ± 15° |
| Коэффициент усиления, дБи | 16 ± 0,9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,9 ± 0,6° |
| Поляризационная развязка (0°), дБ | ≥15 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 |
TDD: широковещательный луч (BCH)
| Параметр | 3300–3800 МГц |
|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Коэффициент усиления, дБи | 17 ± 0,9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,9 ± 0,6° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 |
TDD: сервисный луч
| Параметр | 3300–3800 МГц |
|---|---|
| Усиление луча на 0°, дБи | 22 ± 0,9 |
| Ширина луча на 0° по уровню −3 дБ | 20 ± 3° |
| Подавление боковых лепестков луча на 0°, дБ | ≥10 |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥22 |
| Коэффициент защитного действия луча на 0°, дБ | ≥26 |
Общие параметры
| Параметр | Значение |
|---|---|
| Максимальная мощность на порт (при 50 °C) | 50 Вт |
| Блок RET | KADAMM RET-800542212 |
| Протокол RET | AISG 2.0 / 3GPP TS 25.461; управление наклоном сигналом OOK через калибровочный порт не поддерживается |
| Грозозащита | Разрядники 3 кА / 5 кА (8/20 мкс) по цепям AISG |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 9 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1000 × 230 × 150 мм |
| Размеры упаковки | 1330 × 325 × 225 мм |
| Масса антенны | 9 кг |
| Масса монтажного комплекта | 3,6 кг |
| Масса в упаковке | 14,6 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 263 / 111 / 294 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклонаполненный полипропилен (GFRPP) |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K850333817: 3300–3800 МГц.
- Коэффициент усиления K850333817 — 17 дБи; больше усиление — уже луч.
- Ширина луча K850333817: в горизонтальной плоскости 12°, в вертикальной 5,9 ± 0,6°.
- Наклон луча K850333817: 2–12°.
- Под разъёмы K850333817 (8×4.3-10) подбирают джамперы и переходы.
- Монтаж K850333817: Ø50–Ø115 мм; ветровая нагрузка 263 / 111 / 294 Н.
- Габариты и масса K850333817: 1000 × 230 × 150 мм, 9 кг.
Поставка и документы
Подберём KADAMM K850333817 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у K850333817?
8×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K850333817?
17 дБи. Ширина луча — 12°.
Как крепится K850333817?
Ø.50–Ø115 мм
