KADAMM APX8-3338-1670IR — секторная антенна базовой станции 3300–3800 МГц, 16 дБи, 8 портов
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

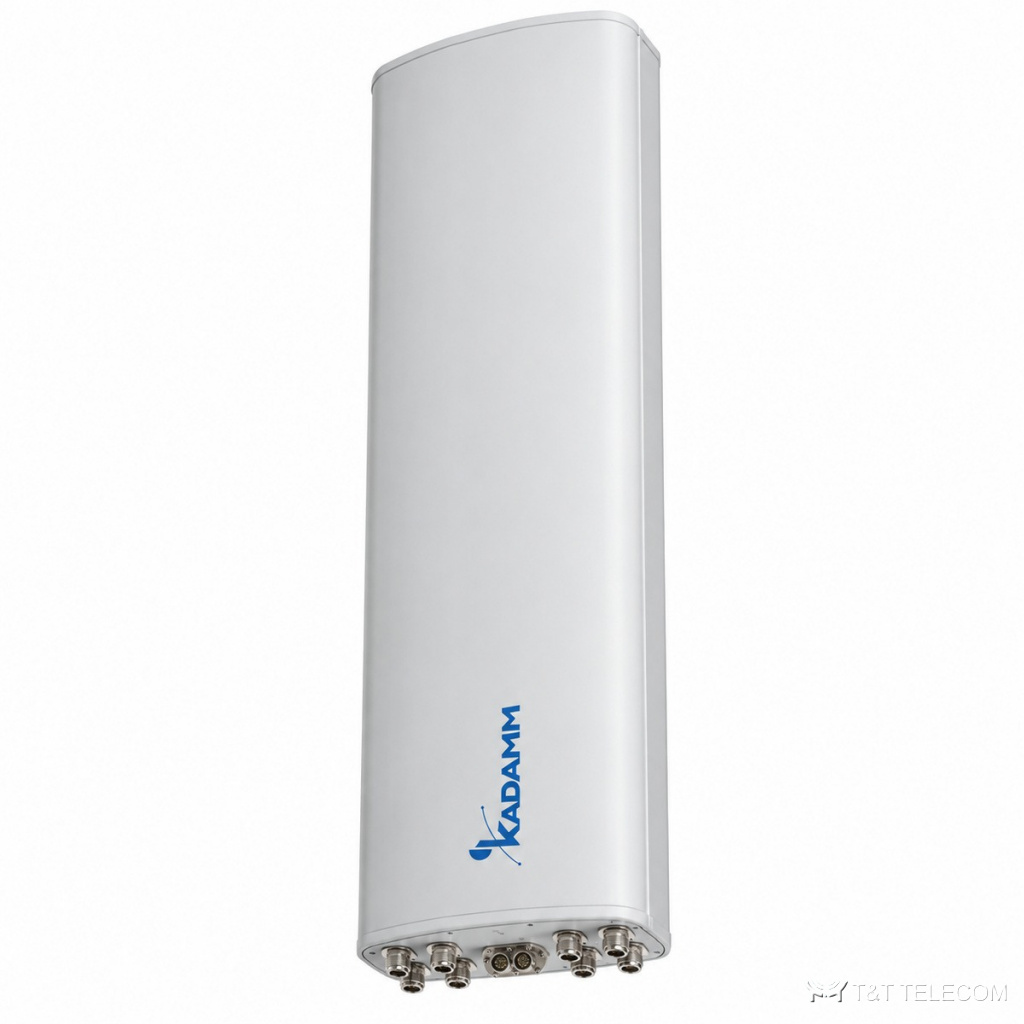

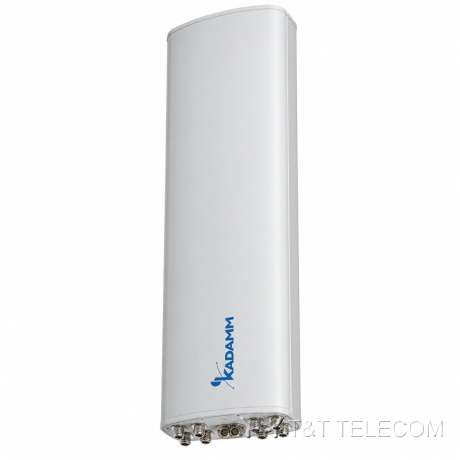

Модель KADAMM APX8-3338-1670IR — антенна 5G с формированием луча. На мачте или крыше APX8-3338-1670IR закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные APX8-3338-1670IR: полоса 3300–3800 МГц; усиление 16,5 дБи; ширина луча 65°; поляризация ± 45°; разъёмы 8×4.3-10; мощность до 50 Вт.
Где применяют
- Диапазоны APX8-3338-1670IR: 5G NR 3,3–3,8 ГГц (n78).
- Сельские и трассовые соты, где нужна дальность — APX8-3338-1670IR.
- Модернизация площадок: замена старых антенн на APX8-3338-1670IR без смены опоры.
Технические характеристики
Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | 2°~6°≥20; 7°~12°≥25 |
| Развязка между портами разных поляризаций, дБ | 2°~6°≥20; 7°~12°≥25 |
TDD: одноколонный луч
| Параметр | 3300–3800 МГц |
|---|---|
| Коэффициент усиления, дБи | 16,0 ± 1,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 10° |
| Коэффициент защитного действия (вперёд/назад), дБ | более 22 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,0 ± 0,5° |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | более 15 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 3300–3800 МГц |
|---|---|
| Коэффициент усиления, дБи | 16,5 ± 1,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 10° |
| Коэффициент защитного действия (вперёд/назад), дБ | более 21 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,0 ± 0,8° |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | более 15 |
TDD: сервисный луч
| Параметр | 3300–3800 МГц |
|---|---|
| Усиление луча на 0°, дБи | 21 ± 0,8 |
| Ширина луча на 0° по уровню −3 дБ | 26° |
| Подавление боковых лепестков луча на 0°, дБ | более 16 |
| Коэффициент защитного действия луча на 0°, дБ | более 30 |
| Поляризационная развязка луча на 0° (осевая), дБ | более 19 |
Общие параметры
| Параметр | Значение |
|---|---|
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 +, калибровочный порт: 1 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 998 × 270 × 140 мм |
| Размеры упаковки | 1213 × 360 × 245 мм |
| Масса антенны | 11,2 кг |
| Масса монтажного комплекта | 5,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 238 / 98 / 342 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø55–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы APX8-3338-1670IR: 3300–3800 МГц.
- Усиление APX8-3338-1670IR — 16,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APX8-3338-1670IR: в горизонтальной плоскости 65°, в вертикальной 6,0 ± 0,5°.
- Наклон луча APX8-3338-1670IR: 2–12°.
- Под разъёмы APX8-3338-1670IR (8×4.3-10) подбирают джамперы и переходы.
- Монтаж APX8-3338-1670IR: Ø55–Ø115 мм; ветровая нагрузка 238 / 98 / 342 Н.
- Габариты и масса APX8-3338-1670IR: 998 × 270 × 140 мм, 11,2 кг.
Поставка и документы
Подберём KADAMM APX8-3338-1670IR под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у APX8-3338-1670IR?
16,5 дБи. Ширина луча — 65°.
Как крепится APX8-3338-1670IR?
Ø.55–Ø115 мм
Что нужно для подбора APX8-3338-1670IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX8-3338-1670IR.
