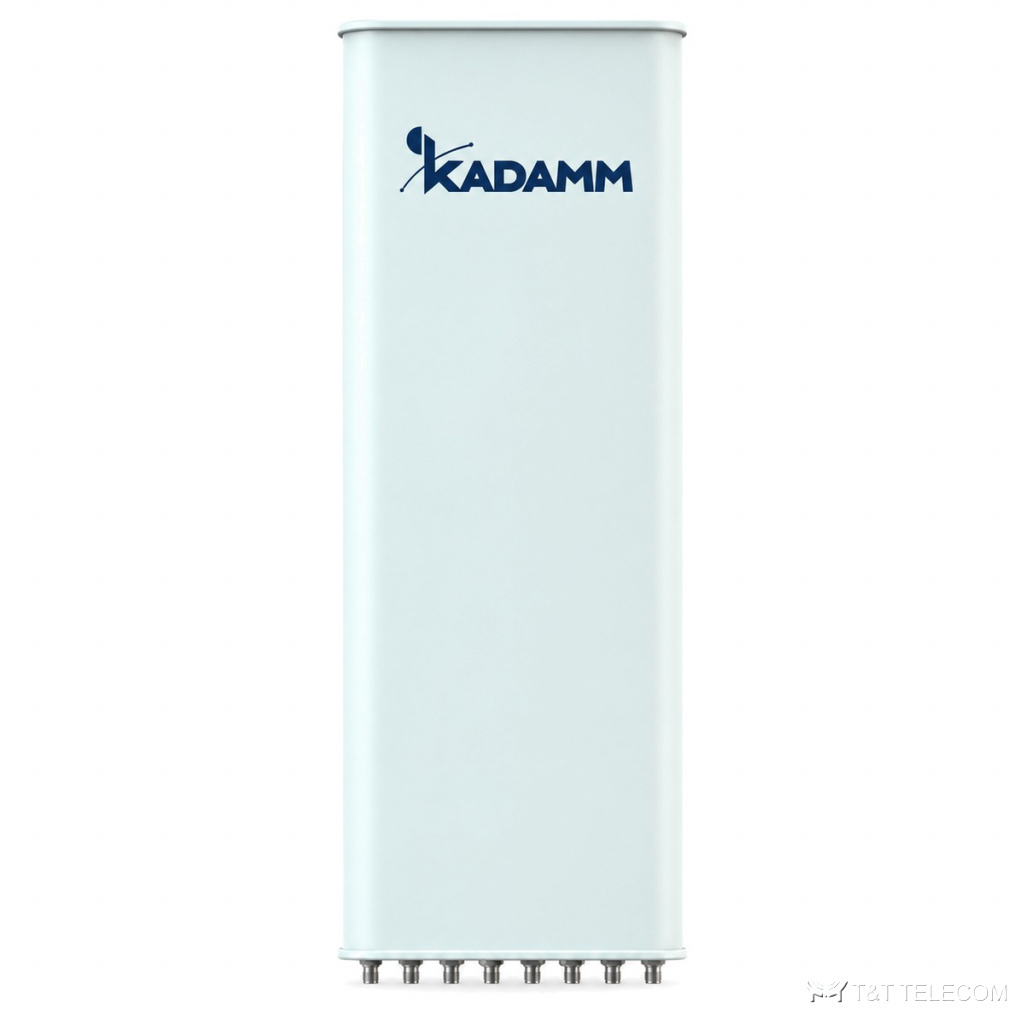

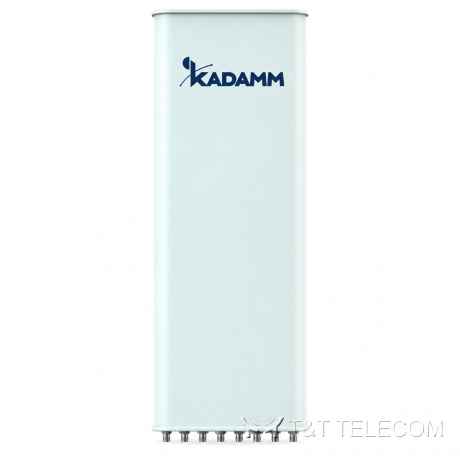

KADAMM K840902718 — пятидиапазонная гибридная секторная антенна 698–960 / 2×1710–2690 / 2×1710–2170 МГц, 18,2 дБи, RET

Name: KADAMM K840902718 — пятидиапазонная гибридная секторная антенна 698–960 / 2×1710–2690 / 2×1710–2170 МГц, 18,2 дБи, RET
Brand: KADAMM
SKU: KADAMM K840902718

Антенны 5G, TDD и FDD

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM K840902718 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

Модель KADAMM K840902718 — гибридная антенна базовой станции. На мачте или крыше K840902718 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K840902718: полоса 698–960 МГц и 1710–2690 МГц и 1710–2170 МГц; усиление 18,2 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 10×4.3-10; мощность до 400 Вт.

Где применяют

Диапазоны K840902718: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
Сельские и трассовые соты, где нужна дальность — K840902718.
Добавление диапазонов на существующей площадке через порты K840902718.

Технические характеристики

Массив R1: 698–960 МГц

Параметр	698–790 МГц	790–880 МГц	880–960 МГц
Поляризация	±45°
Усиление во всём диапазоне наклонов, дБи	15,5 ± 0,6	16,1 ± 0,4	16,5 ± 0,5
Коэффициент усиления, дБи	15,6	16,3	16,7
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 6°	66 ± 5°	62 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	8,8 ± 0,7°	7,7 ± 0,6°	7,3 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 24	более 25	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 19	более 18	более 18
Подавление первого бокового лепестка, дБ	более 16	более 15	более 15
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току

Массив Y1/Y2: 2×1710–2690 МГц

Параметр	1710–1920 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление во всём диапазоне наклонов, дБи	16,7 ± 0,6	17,2 ± 0,5	17,3 ± 0,5	17,0 ± 0,6
Коэффициент усиления, дБи	16,9	17,5	17,6	17,3
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 6°	63 ± 5°	61 ± 5°	65 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,4 ± 0,6°	6,7 ± 0,6°	5,6 ± 0,5°	5,3 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 16	более 16	более 15	более 15
Подавление первого бокового лепестка, дБ	более 16	более 15	более 15	более 15
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Грозозащита	Заземление по постоянному току

Массив B1/B2: 2×1710–2170 МГц

Параметр	1710–1880 МГц	1850–1990 МГц	1920–2170 МГц
Поляризация	±45°
Направления лучей по азимуту	± 28°	± 27°	± 26°
Усиление во всём диапазоне наклонов, дБи	17,4 ± 0,8	17,8 ± 0,6	18,0 ± 0,8
Коэффициент усиления, дБи	17,6	18,0	18,2
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	33 ± 3°	31 ± 3°	30 ± 3°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,2 ± 0,5°	6,8 ± 0,4°	6,2 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25	более 26	более 25
Подавление первого бокового лепестка, дБ	более 17
Электрический наклон	2–10°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥15
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0 / 3GPP TS 25.461
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	10 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	2680 × 355 × 165 мм
Размеры упаковки	2970 × 420 × 215 мм
Масса антенны	35,5 кг
Масса монтажного комплекта	5,5 кг
Масса в упаковке	48,8 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	1209 / 375 / 1352 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–8°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

На что смотреть при выборе

Рабочие частоты системы должны лежать внутри полосы K840902718: 698–960 МГц и 1710–2690 МГц и 1710–2170 МГц.
Усиление K840902718 — 18,2 дБи: от него зависит дальность и уровень сигнала у абонента.
Ширина луча K840902718: в горизонтальной плоскости 65°/65°, в вертикальной 8,8 ± 0,7° / 7,7 ± 0,6° / 7,3 ± 0,5°.
Наклон луча K840902718: 2–12° / 2–10°.
Разъёмы K840902718 — 10×4.3-10; кабельные сборки готовят под них заранее.
Монтаж K840902718: Ø50–Ø115 мм; ветровая нагрузка 1209 / 375 / 1352 Н.
Габариты и масса K840902718: 2680 × 355 × 165 мм, 35,5 кг.

Поставка и документы

Подберём KADAMM K840902718 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Как крепится K840902718?
Ø.50–Ø115 мм

Что нужно для подбора K840902718?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K840902718.

Какие частоты поддерживает K840902718?
Рабочая полоса K840902718 — 698–960 МГц и 1710–2690 МГц и 1710–2170 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
