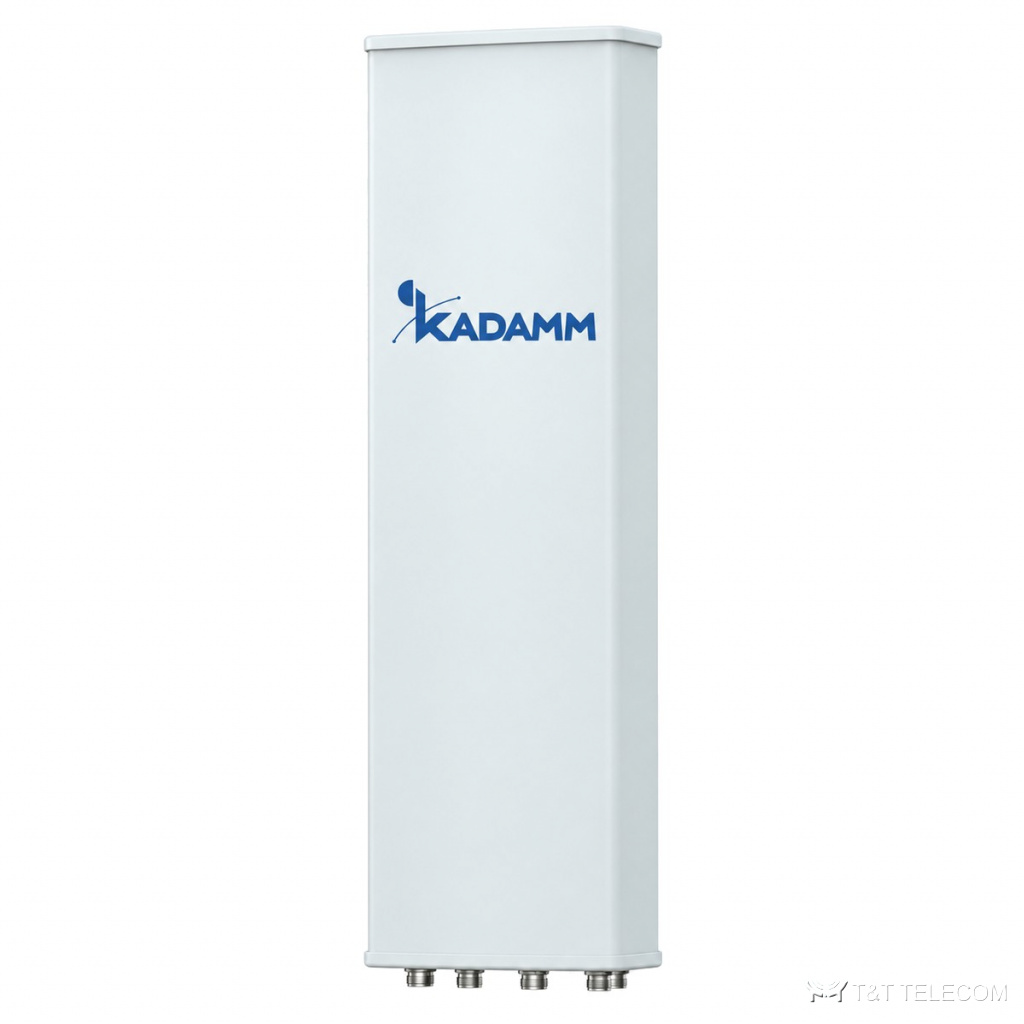

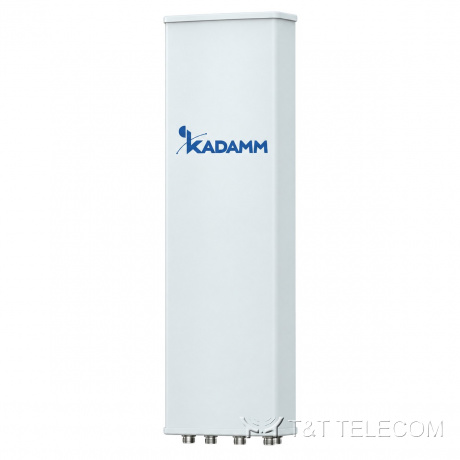

KADAMM K850253616: антенна 5G с формированием луча. Задача K850253616 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные K850253616: полоса 2496–3600 МГц; усиление 15,5 дБи; ширина луча 100°/65°; поляризация ± 45°; разъёмы 8×N; мощность до 100 Вт.
Область применения
- Полоса K850253616 охватывает LTE-2600.
- Макросоты городских и пригородных сетей — K850253616 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K850253616.
Технические характеристики
Массив TDD (beamforming) 2496–2690 / 3400–3600 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|
| Поляризация | ± 45° |
| Электрический наклон | 6° |
| Допуск электрического наклона | ± 1,5° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥28 |
| Развязка между портами разных поляризаций, дБ | ≥ 28 |
TDD: одноколонный луч
| Параметр | 2496–2690 МГц | 3400–3600 МГц |
|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 100 ± 15° | 65 ± 15° |
| Коэффициент усиления, дБи | ≥14 | ≥16 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥7° | ≥4,5° |
| Поляризационная развязка (0°), дБ | ≥18 |
| Поляризационная развязка (±60°), дБ | ≥10 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≤−16 | ≤−14 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 2496–2690 МГц | 3400–3600 МГц |
|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° |
| Коэффициент усиления, дБи | ≥14 | ≥15,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | более 7° | более 4,5° |
| Поляризационная развязка (0°), дБ | ≥22 |
| Поляризационная развязка (±60°), дБ | ≥10 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥28 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≤−15 |
TDD: сервисный луч
| Параметр | 2496–2690 МГц | 3400–3600 МГц |
|---|
| Усиление луча на 0°, дБи | ≥19,5 | ≥21,5 |
| Ширина луча на 0° по уровню −3 дБ | ≤32° | ≤29° |
| Подавление боковых лепестков луча на 0°, дБ | ≤−12 | ≤−12 |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥22 |
| Коэффициент защитного действия луча на 0°, дБ | ≥28 |
Общие параметры
| Параметр | Значение |
|---|
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|
| Разъёмы | 9 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1135 × 290 × 105 мм |
| Размеры упаковки | 1440 × 375 × 185 мм |
| Масса антенны | 10,2 кг |
| Масса монтажного комплекта | 4 кг |
| Масса в упаковке | 16,5 кг |
| Материал радома | ПВХ |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы K850253616: 2496–3600 МГц.
- Коэффициент усиления K850253616 — 15,5 дБи; больше усиление — уже луч.
- Ширина луча K850253616: в горизонтальной плоскости 100°/65°, в вертикальной ≥7° / ≥4,5°.
- Наклон луча K850253616: 6°.
- Под разъёмы K850253616 (8×N) подбирают джамперы и переходы.
- Монтаж K850253616: Ø50–Ø115 мм.
- Габариты и масса K850253616: 1135 × 290 × 105 мм, 10,2 кг.
Поставка и документы
KADAMM K850253616 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
