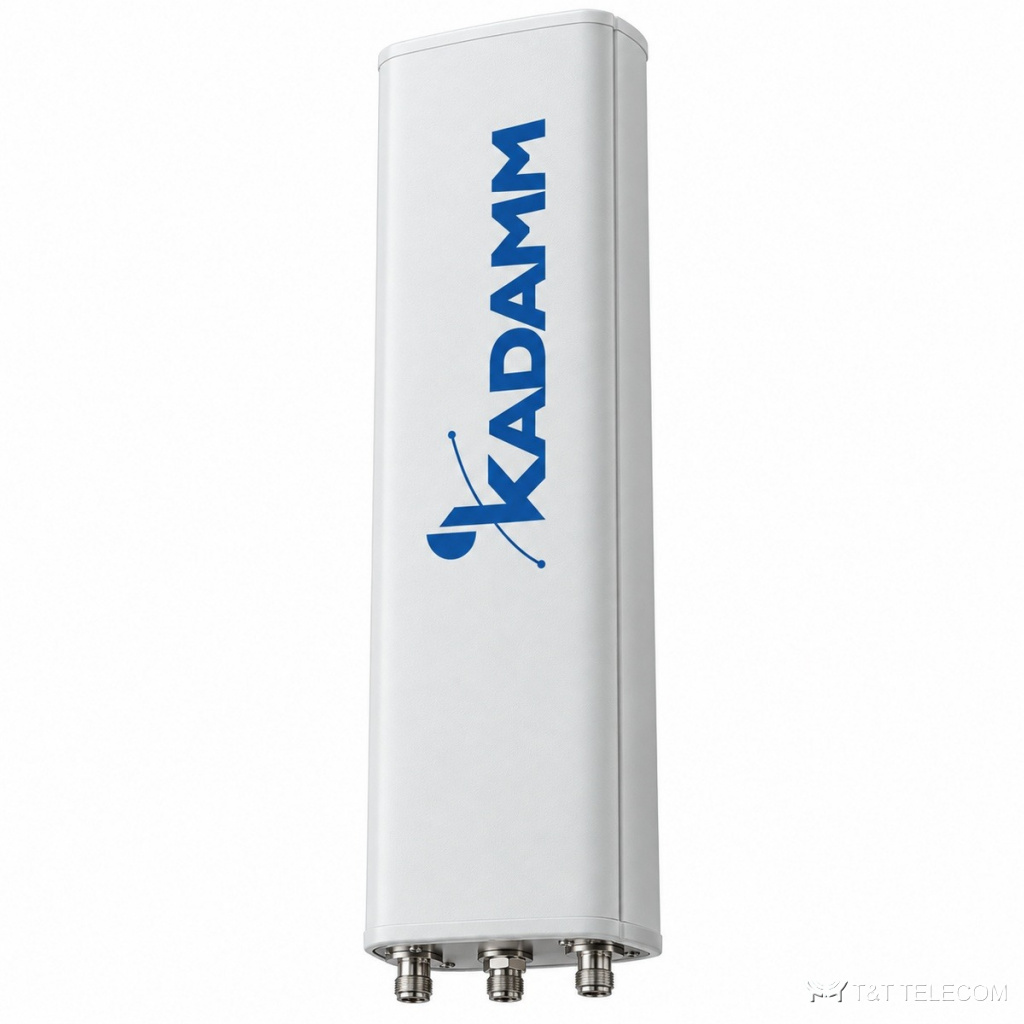

KADAMM APX16-0727-1865IR — секторная антенна базовой станции 690–960/1710–2690 МГц, 18,4 дБи, 16 портов

Name: KADAMM APX16-0727-1865IR — секторная антенна базовой станции 690–960/1710–2690 МГц, 18,4 дБи, 16 портов
Brand: KADAMM
SKU: KADAMM APX16-0727-1865IR

Антенны 5G, TDD и FDD

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM APX16-0727-1865IR — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM APX16-0727-1865IR: антенна базовой станции с массивами FDD и TDD в одном корпусе. Задача APX16-0727-1865IR — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры APX16-0727-1865IR: полоса 1710–2690 МГц и 690–960 МГц; усиление 20,6 дБи; ширина луча 95 ± 10° / 85 ± 10°; поляризация ± 45; разъёмы 8×4.3-10; мощность до 250 (R1,R2);200 (Y1, Y6) Вт.

Область применения

Через APX16-0727-1865IR работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
Макросоты городских и пригородных сетей — APX16-0727-1865IR в секторах базовой станции.
Добавление диапазонов на существующей площадке через порты APX16-0727-1865IR.

Технические характеристики

Массив TDD (beamforming) 1710–2200 / 2496–2690 МГц: общие и калибровочные параметры

Параметр	Значение
Поляризация	± 45
Электрический наклон	2–12°
Коэффициент связи калибровочного порта с портами антенны, дБ	−26 ± 2
КСВН портов	≤1,5
Развязка между портами одной поляризации, дБ	≥20
Развязка между портами разных поляризаций, дБ	≥23

TDD: одноколонный луч

Параметр	1710–2200 МГц	2496–2690 МГц
Коэффициент усиления, дБи	15,0 ± 0,6	15,7 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	95 ± 10°	85 ± 10°
Коэффициент защитного действия (вперёд/назад), дБ	более 25	более 25
Ширина ДН по уровню −3 дБ, вертикальная плоскость	8,8 ± 0,5°	6,6 ± 0,5°
Подавление первого бокового лепестка (вертикальная плоскость), дБ	более 16	более 16

TDD: широковещательный луч (BCH)

Параметр	1710–2200 МГц	2496–2690 МГц
Коэффициент усиления, дБи	20,2 ± 0,6	20,6 ± 0,6
Коэффициент защитного действия (вперёд/назад), дБ	более 25	более 25
Ширина ДН по уровню −3 дБ, вертикальная плоскость	8,8 ± 0,6°	6,6 ± 0,7°
Подавление первого бокового лепестка (вертикальная плоскость), дБ	более 15	более 15

TDD: сервисный луч

Параметр	1710–2200 МГц	2496–2690 МГц
Усиление луча на 0°, дБи	20,2 ± 0,6	20,6 ± 0,6
Ширина луча на 0° по уровню −3 дБ	26°	24°
Коэффициент защитного действия луча на 0°, дБ	более 30	более 30
Поляризационная развязка луча на 0° (осевая), дБ	более 20	более 20

Массив R1/R2: 2×690–960 МГц

Параметр	698–803 МГц	803–880 МГц	880–960 МГц
Поляризация	±45°
Усиление во всём диапазоне наклонов, дБи	15,6 ± 0,9	16,0 ± 0,7	16,3 ± 0,8
Коэффициент усиления, дБи	15,7	16,1	16,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	65 ± 7°	61 ± 7°	58 ± 7°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	10,3 ± 0,8°	9,2 ± 0,7°	8,4 ± 0,7°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 21	более 22	более 22
Поляризационная развязка (кроссполяризационная), дБ	более 18
Подавление первого бокового лепестка, дБ	более 15
Электрический наклон	2–12°

Массив Y1/Y6: 2×1710–2690 МГц

Параметр	1710–1880 МГц	1880–2200 МГц	2496–2690 МГц
Поляризация	± 45
Усиление во всём диапазоне наклонов, дБи	16,5 ± 0,6	17,2 ± 0,7	18,3 ± 0,7
Коэффициент усиления, дБи	16,7	17,3	18,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	69 ± 7°	67 ± 6°	58 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	6,9 ± 0,6°	6,2 ± 0,7°	4,7 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25	более 28	более 26
Поляризационная развязка (кроссполяризационная), дБ	более 17	более 21	более 21
Подавление первого бокового лепестка, дБ	более 16	более 16	более 15
Электрический наклон	2–12°

Общие параметры

Параметр	Значение
КСВН	≤1,5
Развязка между входами разных систем, дБ	≥25
Развязка между входами, дБ	≥25(R1,R2); ≥27(Y1, Y6);
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт	250 (R1,R2);200 (Y1, Y6) Вт
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	8 × розетка 4.3-10, 1 x (MQ4+MQ5) (IEC 61169-54)
Размеры (В × Ш × Г)	2300 × 500 × 160 мм
Размеры упаковки	2600 × 615 × 290 мм
Масса антенны	40,1 кг
Масса монтажного комплекта	6,8 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	1392 / 422 / 1392 Н
Максимальная скорость ветра	200 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Рабочая температура	−40…+60 °C
Крепление на трубу	Ø50–Ø125 мм

Как подобрать

Сверьте частоты своей сети с полосой APX16-0727-1865IR — 1710–2690 МГц и 690–960 МГц.
Усиление APX16-0727-1865IR — 20,6 дБи: от него зависит дальность и уровень сигнала у абонента.
Ширина луча APX16-0727-1865IR: в горизонтальной плоскости 95 ± 10° / 85 ± 10°, в вертикальной 8,8 ± 0,5° / 6,6 ± 0,5°.
Наклон луча APX16-0727-1865IR: 2–12°.
Разъёмы APX16-0727-1865IR — 8×4.3-10; кабельные сборки готовят под них заранее.
Монтаж APX16-0727-1865IR: Ø50–Ø125 мм; ветровая нагрузка 1392 / 422 / 1392 Н.
Габариты и масса APX16-0727-1865IR: 2300 × 500 × 160 мм, 40,1 кг.

Поставка и документы

KADAMM APX16-0727-1865IR поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Как крепится APX16-0727-1865IR?
Ø.50–Ø125 мм

Что нужно для подбора APX16-0727-1865IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX16-0727-1865IR.

Какие частоты поддерживает APX16-0727-1865IR?
Рабочая полоса APX16-0727-1865IR — 1710–2690 МГц и 690–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.

← Назад в раздел
