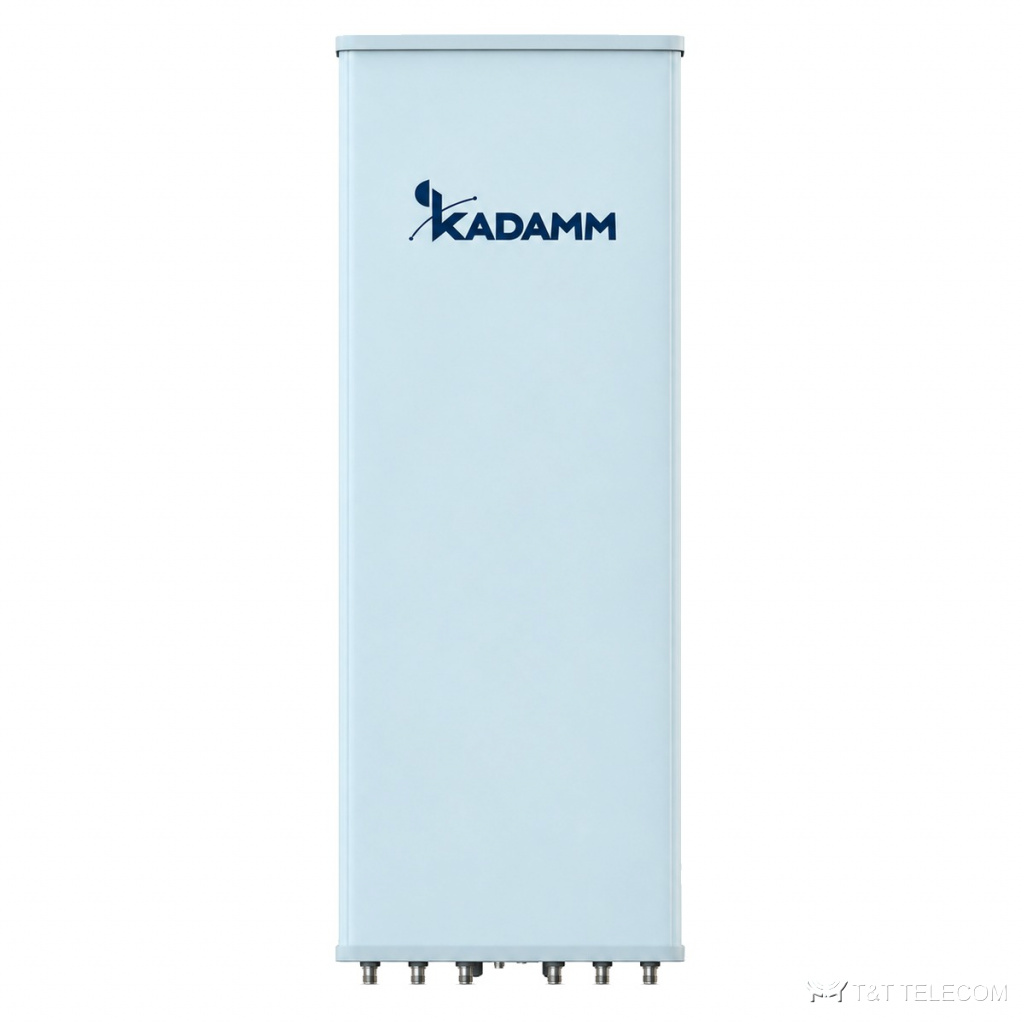

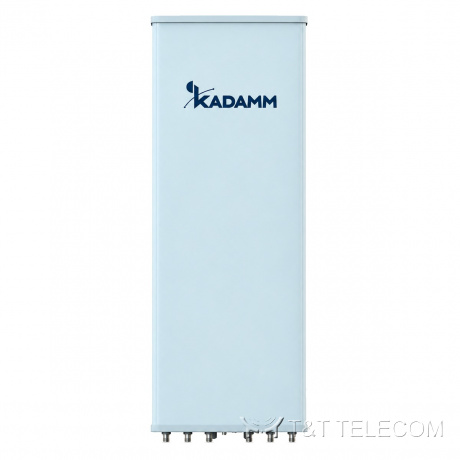

Модель KADAMM K861176R23 — антенна базовой станции с массивами FDD и TDD в одном корпусе. На мачте или крыше K861176R23 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Ключевые параметры K861176R23: полоса 3300–3800 МГц и 698–960 МГц и 1710–2690 МГц; усиление 18,3 дБи; ширина луча 65°; поляризация ± 45°; разъёмы 16×4.3-10; мощность до 400 Вт.
Область применения
- Диапазоны K861176R23: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Сельские и трассовые соты, где нужна дальность — K861176R23.
- Модернизация площадок: замена старых антенн на K861176R23 без смены опоры.
Технические характеристики
Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥ 22 |
TDD: одноколонный луч
| Параметр | 3300–3800 МГц |
|---|
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,6 ± 0,6° |
TDD: одноколонный луч
| Параметр | 3300–3800 МГц |
|---|
| Поляризационная развязка (0°), дБ | ≥15 |
TDD: луч
| Параметр | 3300–3800 МГц |
|---|
| Коэффициент защитного действия (вперёд/назад), дБ | ≥22 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 |
TDD: широковещательный луч (BCH)
| Параметр | 3300–3800 МГц |
|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Коэффициент усиления, дБи | 17,0 ± 0,8 |
| SPR (±60°), % | ≥90 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,6 ± 0,6° |
| Поляризационная развязка (0°), дБ | ≥18 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 |
TDD: сервисный луч
| Параметр | 3300–3800 МГц |
|---|
| Усиление луча на 0°, дБи | 20,3 ± 0,8 |
| Ширина луча на 0° по уровню −3 дБ | 24 ± 3° |
| Подавление боковых лепестков луча на 0°, дБ | ≥10 |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥18 |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 |
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|
| Поляризация | ±45° |
| Усиление при среднем наклоне, дБи | 14,5 | 15,2 | 15,5 | 15,6 |
| Усиление во всём диапазоне наклонов, дБи | 14,3 ± 0,6 | 15,0 ± 0,6 | 15,3 ± 0,6 | 15,5 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 9 ± 5° | 67 ± 5° | 66 ± 5° | 65 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11 ± 1° | 10 ± 0,7° | 9,7 ± 0,5° | 9,3 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 23 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 19 | более 17 | более 18 |
| Подавление первого бокового лепестка, дБ | более 15 | более 15 | более 16 | более 16 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | R1//R2≥25 R1,R2//остальные≥26 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 400 Вт |
| Грозозащита | Заземление по постоянному току |
Массив Y1/Y2: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|
| Поляризация | ±45° |
| Усиление при среднем наклоне, дБи | 16,9 | 17,5 | 17,8 | 18,3 |
| Усиление во всём диапазоне наклонов, дБи | 16,8 ± 0,4 | 17,3 ± 0,6 | 17,7 ± 0,8 | 18,1 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 6° | 64 ± 5° | 61 ± 5° | 60 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,0 ± 0,6° | 6,5 ± 0,5° | 5,7 ± 0,4° | 5,1 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 25 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | более 20 | более 19 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥26 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 250 Вт |
| Блок RET | KADAMM RET-800232114 |
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|
| Разъёмы | TDD:1 × вилка MQ4+MQ5; FDD:8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 499 × 198 мм |
| Размеры упаковки | 2370 × 565 × 250 мм |
| Масса антенны | 34,5 кг |
| Масса монтажного комплекта | 7,5 кг |
| Масса в упаковке | 50,2 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1100 / 325 / 1240 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K861176R23: 3300–3800 МГц и 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления K861176R23 — 18,3 дБи; больше усиление — уже луч.
- Ширина луча K861176R23: в горизонтальной плоскости 65°, в вертикальной 5,6 ± 0,6°.
- Наклон луча K861176R23: 2–12°.
- Разъёмы K861176R23 — 16×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K861176R23: Ø50–Ø115 мм; ветровая нагрузка 1100 / 325 / 1240 Н.
- Габариты и масса K861176R23: 2080 × 499 × 198 мм, 34,5 кг.
Поставка и документы
Поставляем KADAMM K861176R23 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K861176R23?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K861176R23.
Какие частоты поддерживает K861176R23?
Рабочая полоса K861176R23 — 3300–3800 МГц и 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K861176R23?
16×4.3-10. Другие исполнения — уточняйте при заказе.
