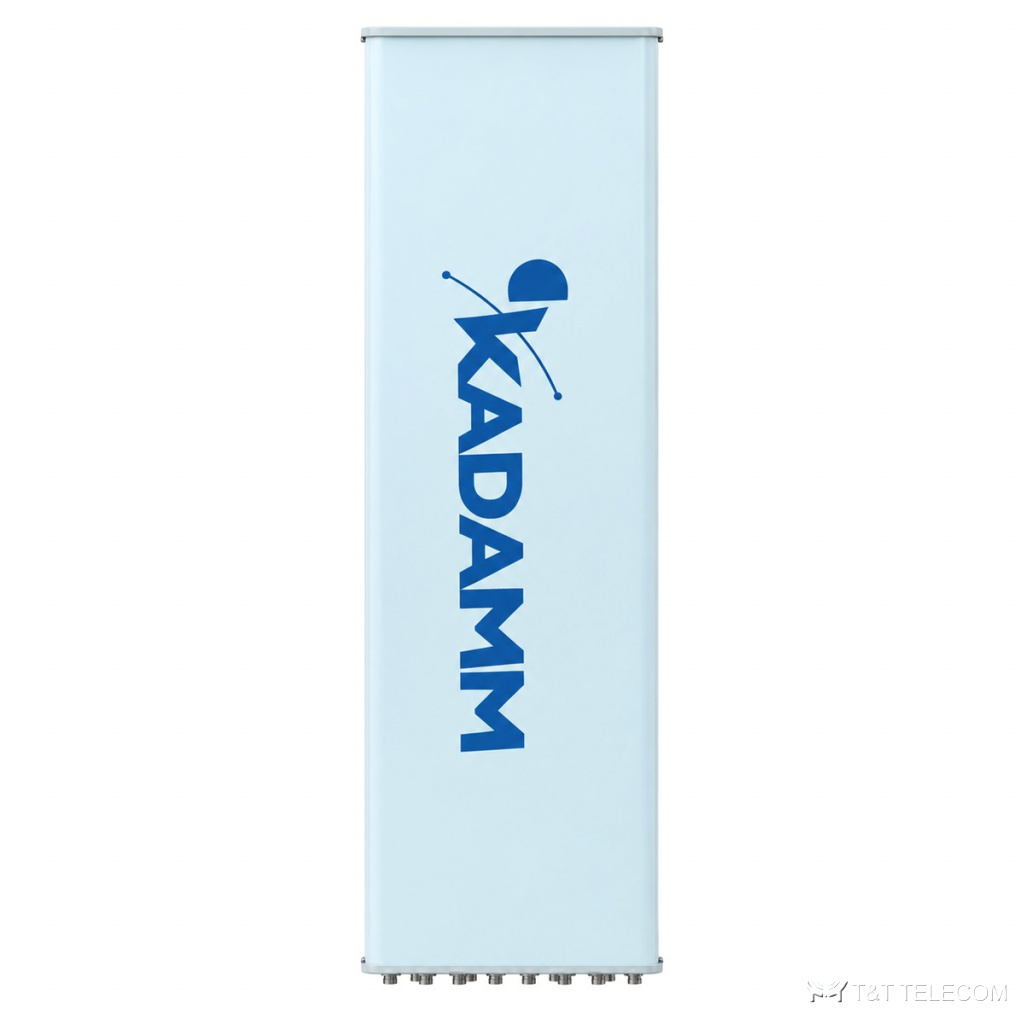

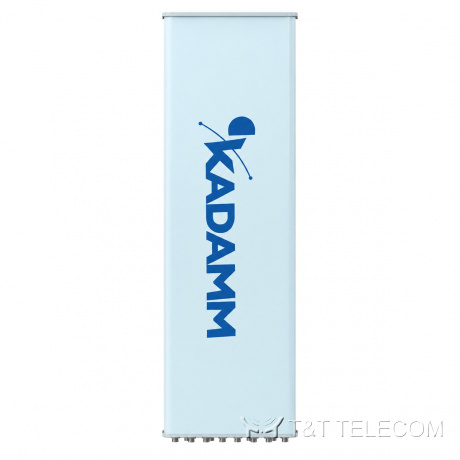

Модель KADAMM K861176R21 — антенна базовой станции с массивами FDD и TDD в одном корпусе. Задача K861176R21 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K861176R21: полоса 3300–3800 МГц и 698–960 МГц и 1710–2690 МГц; усиление 17,7 дБи; ширина луча 65°; поляризация ± 45°; разъёмы 16×4.3-10; мощность до 400 Вт.
Где применяют
- Полоса K861176R21 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Сельские и трассовые соты, где нужна дальность — K861176R21.
- Модернизация площадок: замена старых антенн на K861176R21 без смены опоры.
Технические характеристики
Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 при наклоне 2–4°; ≥25 при наклоне 5–12° |
| Развязка между портами разных поляризаций, дБ | ≥ 22 |
| Шаг между колонками массива | 43(0,51 λ при 3550 МГц) мм |
TDD: одноколонный луч
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|
| Поляризационная развязка (0°), дБ | ≥15 |
TDD: одноколонный луч
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|
| Поляризационная развязка (±60°), дБ | ≥8 |
TDD: луч
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 |
TDD: широковещательный луч (BCH)
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|
| Коэффициент усиления, дБи | 16,5 ± 0,5 | 16,5 ± 0,6 |
| SPR (±60°), % | ≥90 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥6° | ≥5,5° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 |
TDD: сервисный луч
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|
| Усиление луча на 0°, дБи | 20 ± 0,5 | 20 ± 0,6 |
| Ширина луча на 0° по уровню −3 дБ | ≤30° | ≤28° |
| Подавление боковых лепестков луча на 0°, дБ | ≥10 |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥18 |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 |
| Усиление луча на ±30°, дБи | 18,3 ± 0,5 | 19 ± 0,6 |
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|
| Поляризация | ±45° |
| Усиление при среднем наклоне, дБи | 14,3 | 14,8 | 15,2 | 15,5 |
| Усиление во всём диапазоне наклонов, дБи | 14,2 ± 0,5 | 14,7 ± 0,5 | 15 ± 0,5 | 15,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 5° | 66 ± 4° | 65 ± 5° | 64 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11 ± 0,9° | 9,9 ± 0,6° | 9,6 ± 0,5° | 9,1 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 21 | более 23 | более 25 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 17 | более 17 | более 18 |
| Подавление первого бокового лепестка, дБ | более 15 | более 16 | более 16 | более 16 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | R1//R2≥25 R1,R2//остальные≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 400 Вт |
| Грозозащита | Заземление по постоянному току |
Массив Y1/Y2: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|
| Поляризация | ±45° |
| Усиление при среднем наклоне, дБи | 16,7 | 17,2 | 17,7 | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 16,6 ± 0,6 | 17,1 ± 0,5 | 17,5 ± 0,5 | 17,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6° | 64 ± 5° | 61 ± 4° | 59 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,8 ± 0,4° | 6,0 ± 0,5° | 5,2 ± 0,4° | 4,7 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 22 | более 20 | более 21 |
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 16 | более 15 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | более 25 |
| Развязка между входами разных систем, дБ | более 28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|
| Разъёмы | 17 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 499 × 178 мм |
| Размеры упаковки | 2465 × 620 × 330 мм |
| Масса антенны | 39,8 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 51,6 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1162 / 225 / 1177 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K861176R21 — 3300–3800 МГц и 698–960 МГц и 1710–2690 МГц.
- Усиление K861176R21 — 17,7 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K861176R21: в горизонтальной плоскости 65°, в вертикальной ≥6° / ≥5,5°.
- Наклон луча K861176R21: 2–12°.
- Под разъёмы K861176R21 (16×4.3-10) подбирают джамперы и переходы.
- Монтаж K861176R21: Ø50–Ø115 мм; ветровая нагрузка 1162 / 225 / 1177 Н.
- Габариты и масса K861176R21: 2080 × 499 × 178 мм, 39,8 кг.
Поставка и документы
KADAMM K861176R21 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у K861176R21?
16×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K861176R21?
17,7 дБи. Ширина луча — 65°.
Как крепится K861176R21?
Ø.50–Ø115 мм
