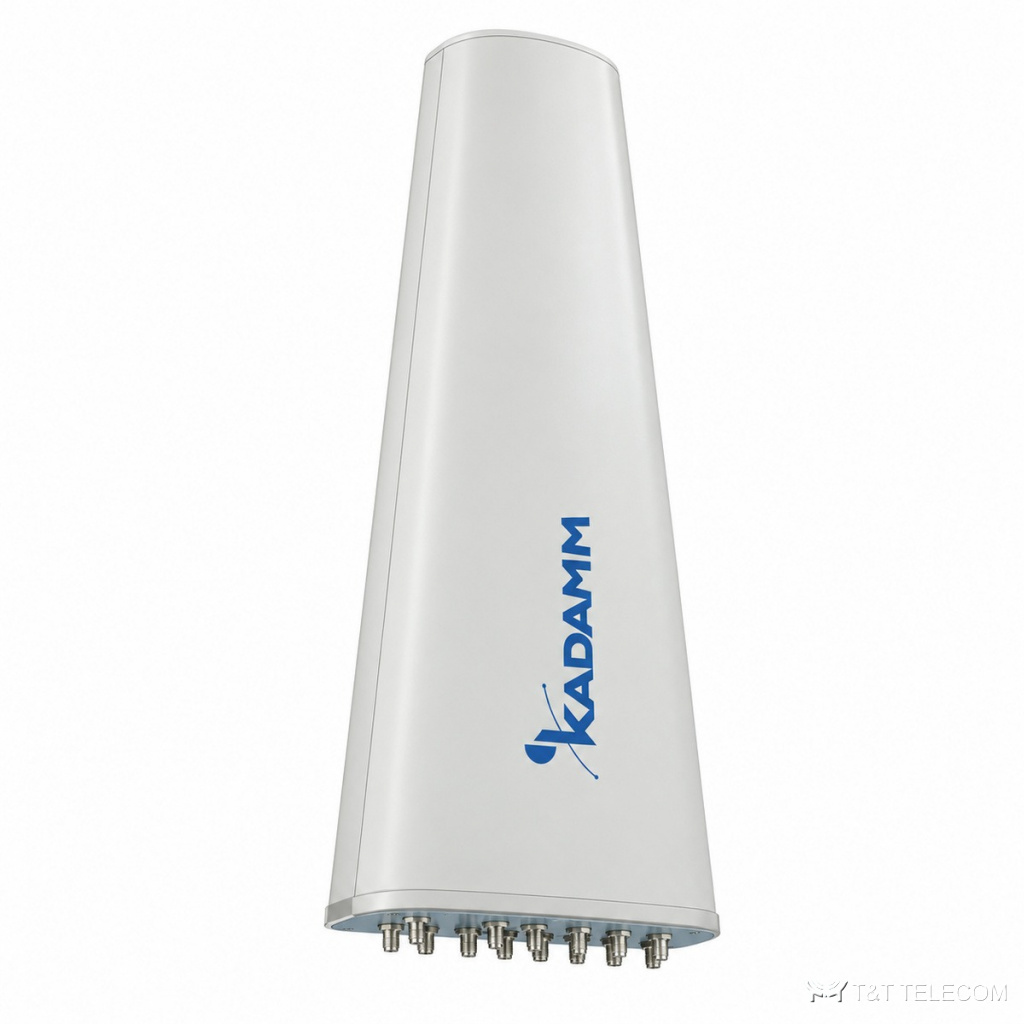

KADAMM APX8-1419-1565 — секторная антенна базовой станции 1400–1900 МГц, 15 дБи, 8 портов

KADAMM APX8-1419-1565 — секторная антенна базовой станции 1400–1900 МГц, 15 дБи, 8 портов
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM APX8-1419-1565 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM APX8-1419-1565: антенна 5G с формированием луча. Задача APX8-1419-1565 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные APX8-1419-1565: полоса 1400–1900 МГц; усиление 15 дБи; ширина луча 65°; поляризация ±45°; разъёмы 8×N; мощность до уточняйте у менеджера.

Область применения

  • Полоса APX8-1419-1565 охватывает GSM-1800 и LTE-1800, GPS L1 / ГЛОНАСС L1.
  • Макросоты городских и пригородных сетей — APX8-1419-1565 в секторах базовой станции.
  • Модернизация площадок: замена старых антенн на APX8-1419-1565 без смены опоры.

Технические характеристики

Массив TDD (beamforming) 1400–1525 / 1750–1900 МГц: общие и калибровочные параметры

ПараметрЗначение
Поляризация± 45°
Электрический наклон6°
Допуск электрического наклона± 1°
Коэффициент связи калибровочного порта с портами антенны, дБ−26 ± 2
КСВН портов≤1,5
Развязка между портами одной поляризации, дБ≥28
Развязка между портами разных поляризаций, дБ≥28

TDD: одноколонный луч

Параметр1400–1525 МГц1750–1900 МГц
Ширина ДН по уровню −3 дБ, горизонтальная плоскость105 ± 15°65 ± 15°
Коэффициент усиления, дБи≥14≥14
Поляризационная развязка (0°), дБ≥18
Поляризационная развязка (±60°), дБ≥10
Коэффициент защитного действия (вперёд/назад), дБ≥23≥25

TDD: широковещательный луч (BCH)

Параметр1400–1525 МГц1750–1900 МГц
Ширина ДН по уровню −3 дБ, горизонтальная плоскость65 ± 5°65 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость≥7°≥6°
Коэффициент усиления, дБи≥15≥15
Коэффициент защитного действия (вперёд/назад), дБ≥28
Подавление первого бокового лепестка (вертикальная плоскость), дБ≥15

TDD: сервисный луч

Параметр1400–1525 МГц1750–1900 МГц
Усиление луча на 0°, дБи≥19≥20
Ширина луча на 0° по уровню −3 дБ≤29°≤23°
Подавление боковых лепестков луча на 0°, дБ≥12
Поляризационная развязка луча на 0° (осевая), дБ≥22
Коэффициент защитного действия луча на 0°, дБ≥28
Усиление луча на ±60°, дБи≥18≥18

Общие параметры

ПараметрЗначение
Поляризация±45°
Электрический наклон6°
Развязка между входами, дБ≥28
Максимальная мощность на портуточняйте у менеджера

Механика и условия эксплуатации

ПараметрЗначение
Разъёмы8+1) × розетка N (IEC 61169-16)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)1610 × 402 × 135 мм
Масса антенны17 кг
Максимальная скорость ветра60 м/с
Материал радомаНепластифицированный ПВХ (uPVC)
Цвет радомаСерый
Механический наклон0–15°
Рабочая температура−40…+60 °C
Крепление на трубуØ70–Ø115 мм

Как подобрать

  • Рабочие частоты системы должны лежать внутри полосы APX8-1419-1565: 1400–1900 МГц.
  • Коэффициент усиления APX8-1419-1565 — 15 дБи; больше усиление — уже луч.
  • Ширина луча APX8-1419-1565: в горизонтальной плоскости 65°, в вертикальной ≥7° / ≥6°.
  • Наклон луча APX8-1419-1565: 6°.
  • Под разъёмы APX8-1419-1565 (8×N) подбирают джамперы и переходы.
  • Монтаж APX8-1419-1565: Ø70–Ø115 мм.
  • Габариты и масса APX8-1419-1565: 1610 × 402 × 135 мм, 17 кг.

Поставка и документы

Поставляем KADAMM APX8-1419-1565 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какой разъём у APX8-1419-1565?
8×N. Другие исполнения — уточняйте при заказе.

Какое усиление у APX8-1419-1565?
15 дБи. Ширина луча — 65°.

Как крепится APX8-1419-1565?
Ø.70–Ø115 мм
