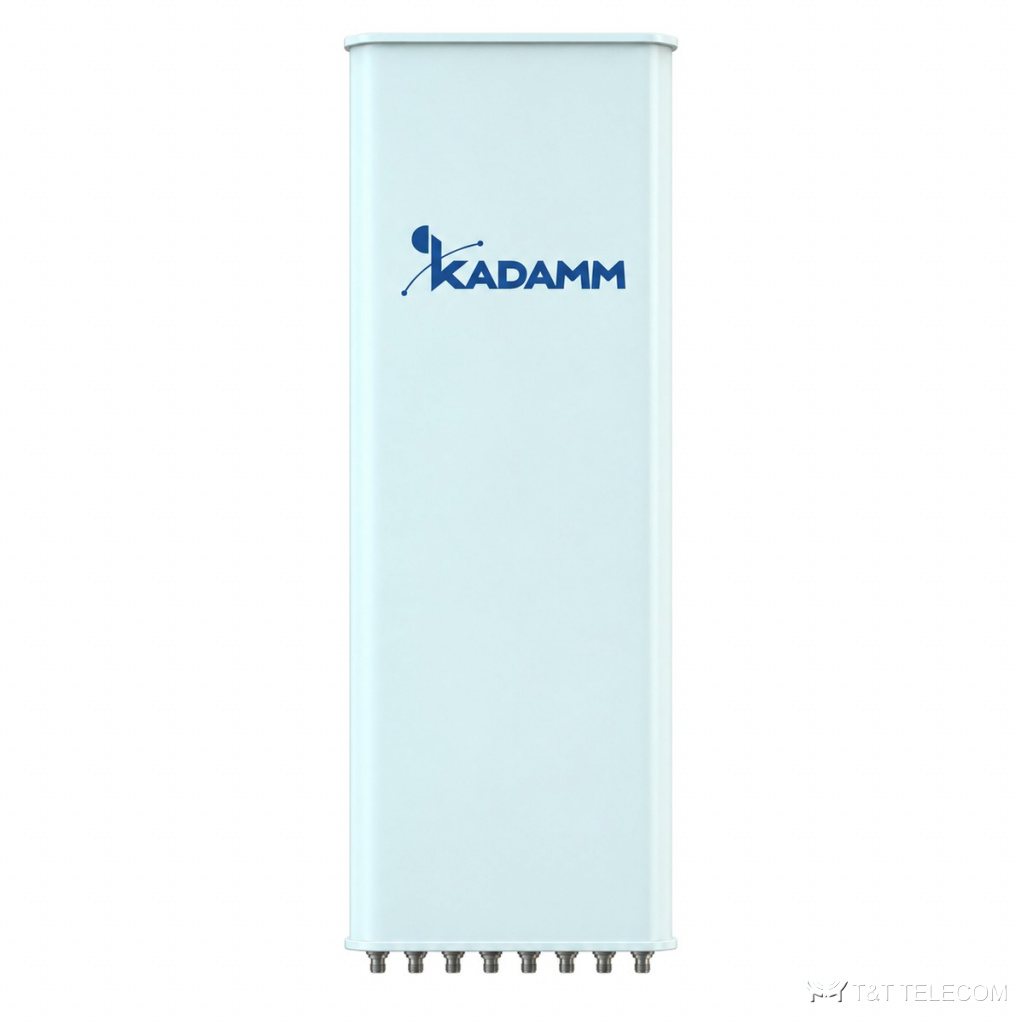

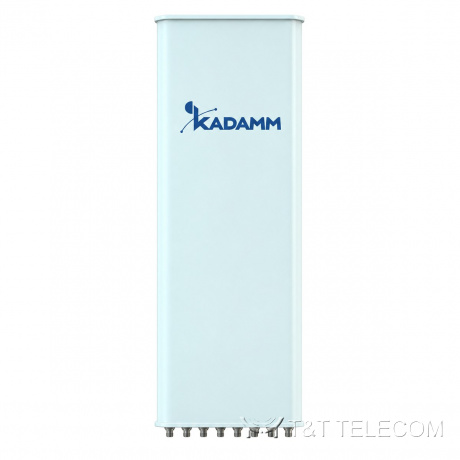

KADAMM K843902721 — десятидиапазонная гибридная секторная антенна 2×694–960 / 4×1710–2690 / 4×1695–1920 / 4×2490–2690 МГц, RET
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K843902721 — гибридная антенна базовой станции. На мачте или крыше K843902721 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Ключевые параметры K843902721: полоса 694–960 МГц и 1710–2690 МГц и 1695–2690 МГц; усиление 19,3 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 20×4.3-10; мощность до 400 Вт.
Для каких задач
- Через K843902721 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K843902721 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K843902721.
Технические характеристики
Массив R1/R2: 2×694–960 МГц
| Параметр | 694–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 15,7 | 16,2 | 16,5 | 16,3 |
| Усиление во всём диапазоне наклонов, дБи | 15,5 ± 0. 6 | 16,0 ± 0,5 | 16,3 ± 0,5 | 16,1 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 5° | 66 ± 4° | 64 ± 4° | 62 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,9 ± 0,6° | 8,1 ± 0,6° | 7,7 ± 0,5° | 7,4 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 25 | более 25 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 19 | более 18 | более 18 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y3/Y4/Y5/Y6: 4×1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2490 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Направления лучей по азимуту | ± 28 ± 26 ± 24 ± 22 \° | ||
| Усиление при среднем наклоне, дБи | 18,0 | 18,7 | 19,3 |
| Усиление во всём диапазоне наклонов, дБи | 17,8 ± 0,7 | 18,5 ± 0,7 | 19,1 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 38 ± 3° | 36 ± 3° | 33 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5 ± 0,6° | 6,5 ± 0,6° | 5,8 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 27 | более 27 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 17 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | более 17 | более 17 |
| Электрический наклон | 2–10° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥15 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||
| Грозозащита | Заземление по постоянному току | ||
Массив Y1/Y2/Y7/Y8: 4×1695–2690 МГц
| Параметр | 1695–1920 МГц | 2490–2690 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Направления лучей по азимуту | ± 28 ± 26 ± 24 ± 22 \° | ||||
| Усиление при среднем наклоне, дБи | 19,0 | 16,5 | 17,0 | 17,5 | 17,3 |
| Усиление во всём диапазоне наклонов, дБи | 18,8 ± 0,6 | 16,3 ± 0,6 | 16,8 ± 0,5 | 17,3 ± 0,5 | 17,1 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 31 ± 3° | 68 ± 6° | 67 ± 6° | 61 ± 5° | 58 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,2 ± 0,5° | 7,4 ± 0,7° | 6,6 ± 0,5° | 5,8 ± 0,4° | 5,3 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | более 25 | более 25 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 17 | более 18 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 16 | более 16 | более 15 |
| Электрический наклон | 2–12° | ||||
| КСВН | менее 1,5 | ||||
| Развязка между входами одной системы, дБ | ≥25 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 20 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2780 × 630 × 175 мм |
| Размеры упаковки | 3220 × 750 × 291 мм |
| Масса антенны | 64 кг |
| Масса монтажного комплекта | 12,8 кг |
| Масса в упаковке | 87,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1468 / 445 / 1524 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K843902721 — 694–960 МГц и 1710–2690 МГц и 1695–2690 МГц.
- Усиление K843902721 — 19,3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K843902721: в горизонтальной плоскости 65°/65°, в вертикальной 8,9 ± 0,6° / 8,1 ± 0,6° / 7,7 ± 0,5° / 7,4 ± 0,5°.
- Наклон луча K843902721: 2–12° / 2–10°.
- Разъёмы K843902721 — 20×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K843902721: Ø50–Ø115 мм; ветровая нагрузка 1468 / 445 / 1524 Н.
- Габариты и масса K843902721: 2780 × 630 × 175 мм, 64 кг.
Поставка и документы
KADAMM K843902721 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится K843902721?
Ø.50–Ø115 мм
Что нужно для подбора K843902721?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K843902721.
Какие частоты поддерживает K843902721?
Рабочая полоса K843902721 — 694–960 МГц и 1710–2690 МГц и 1695–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM K843902721 — техническое описание 453.55 КБ
