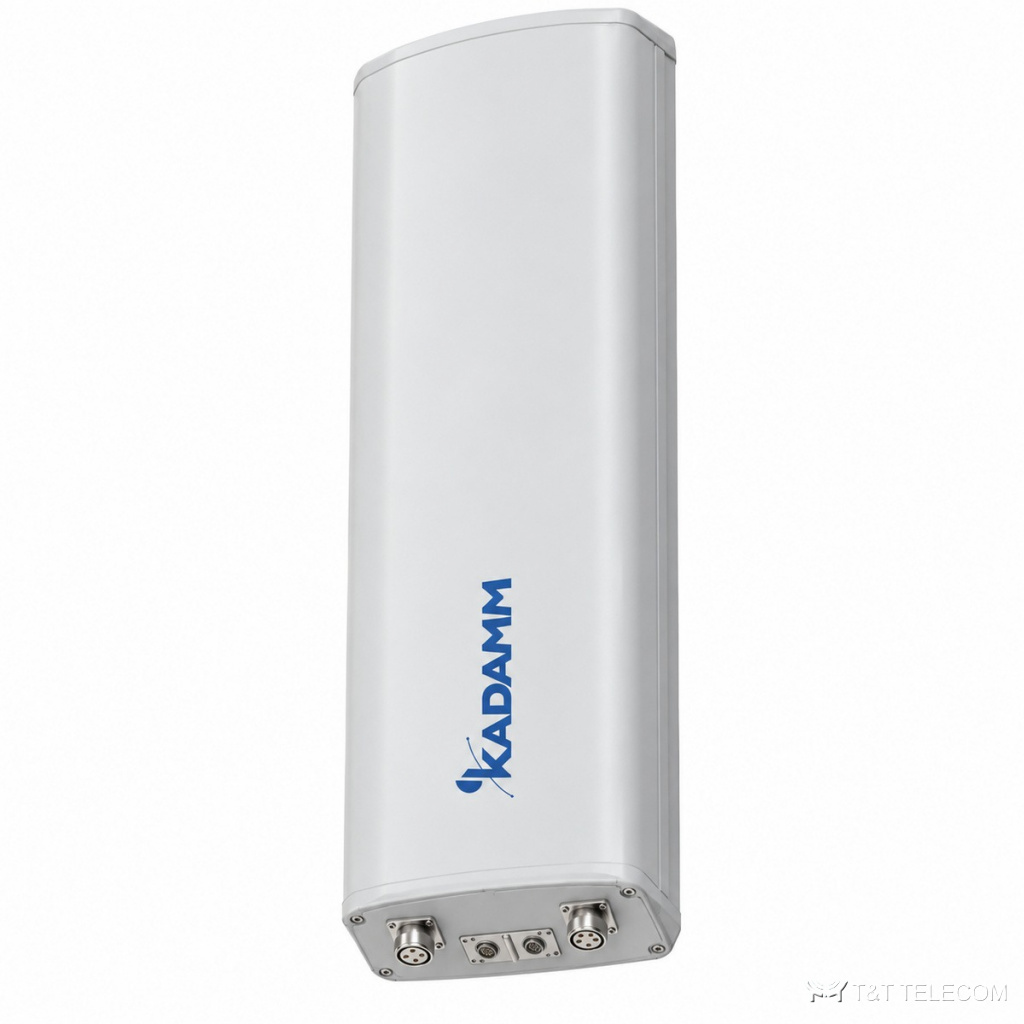

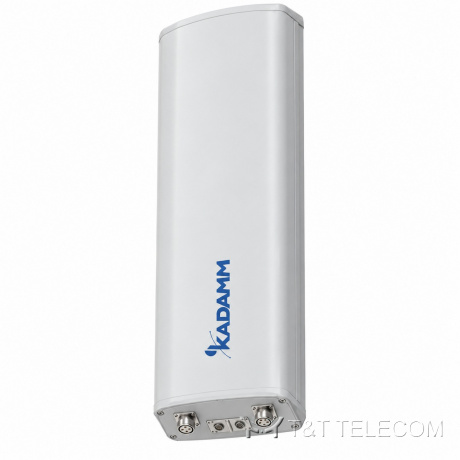

Модель KADAMM APX8-2324-1884IR — антенна 5G с формированием луча. APX8-2324-1884IR ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры APX8-2324-1884IR: полоса 2300–2690 МГц; усиление 17,8 дБи; ширина луча 55°; поляризация ± 45°; разъёмы 8×MQ4; мощность до 60 Вт.
Область применения
- Диапазоны APX8-2324-1884IR: LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — APX8-2324-1884IR.
- Добавление диапазонов на существующей площадке через порты APX8-2324-1884IR.
Технические характеристики
Массив TDD (beamforming) 2300–2690 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | 2°~6°≥20; 7°~12°≥28 |
| Развязка между портами разных поляризаций, дБ | 2°~6°≥25; 7°~12°≥28 |
TDD: одноколонный луч
| Параметр | 2300–2400 МГц | 2490–2690 МГц |
|---|
| Коэффициент усиления, дБи | 17 ± 0,8 | 17,8 ± 0,9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 84 ± 10° | 73 ± 5° |
| Коэффициент защитного действия (вперёд/назад), дБ | более 25 | более 25 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,2 ± 0,5° | 5,7 ± 0,5° |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | более 16 | более 16 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 2300–2400 МГц | 2490–2690 МГц |
|---|
| Коэффициент усиления, дБи | 17,0 ± 0,6 | 17,8 ± 0,9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 56 ± 13° | 54 ± 14° |
| Коэффициент защитного действия (вперёд/назад), дБ | более 25 | более 25 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,2 ± 0,5° | 5,7 ± 0,6° |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | более 16 | более 16 |
TDD: сервисный луч
| Параметр | 2300–2400 МГц | 2490–2690 МГц |
|---|
| Усиление луча на 0°, дБи | 21 ± 0,5 | 21,5 ± 0,8 |
| Ширина луча на 0° по уровню −3 дБ | 22° | 20° |
| Подавление боковых лепестков луча на 0°, дБ | более 15 | более 15 |
| Коэффициент защитного действия луча на 0°, дБ | более 30 | более 30 |
| Поляризационная развязка луча на 0° (осевая), дБ | более 20 | более 20 |
Общие параметры
| Параметр | Значение |
|---|
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 60 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|
| Разъёмы | 1 × вилка MQ4 + 1 × вилка MQ5 (снизу) |
| Размеры (В × Ш × Г) | 1380 × 318 × 129 мм |
| Размеры упаковки | 1465 × 410 × 295 мм |
| Масса антенны | 16,5 кг |
| Масса монтажного комплекта | 5,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 609 / 173 / 666 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø55–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой APX8-2324-1884IR — 2300–2690 МГц.
- Коэффициент усиления APX8-2324-1884IR — 17,8 дБи; больше усиление — уже луч.
- Ширина луча APX8-2324-1884IR: в горизонтальной плоскости 55°, в вертикальной 6,2 ± 0,5° / 5,7 ± 0,5°.
- Наклон луча APX8-2324-1884IR: 2–12°.
- Разъёмы APX8-2324-1884IR — 8×MQ4; кабельные сборки готовят под них заранее.
- Монтаж APX8-2324-1884IR: Ø55–Ø115 мм; ветровая нагрузка 609 / 173 / 666 Н.
- Габариты и масса APX8-2324-1884IR: 1380 × 318 × 129 мм, 16,5 кг.
Поставка и документы
Поставляем KADAMM APX8-2324-1884IR по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора APX8-2324-1884IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX8-2324-1884IR.
Какие частоты поддерживает APX8-2324-1884IR?
Рабочая полоса APX8-2324-1884IR — 2300–2690 МГц. Это LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
Какой разъём у APX8-2324-1884IR?
8×MQ4. Другие исполнения — уточняйте при заказе.
