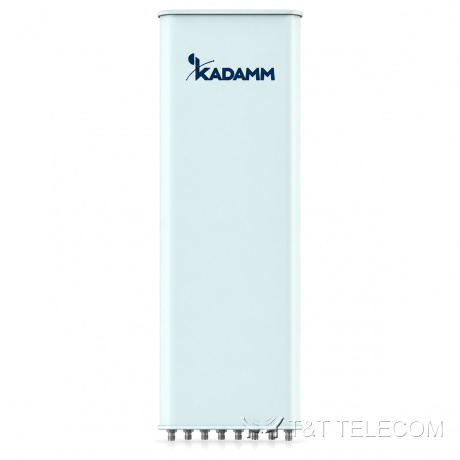

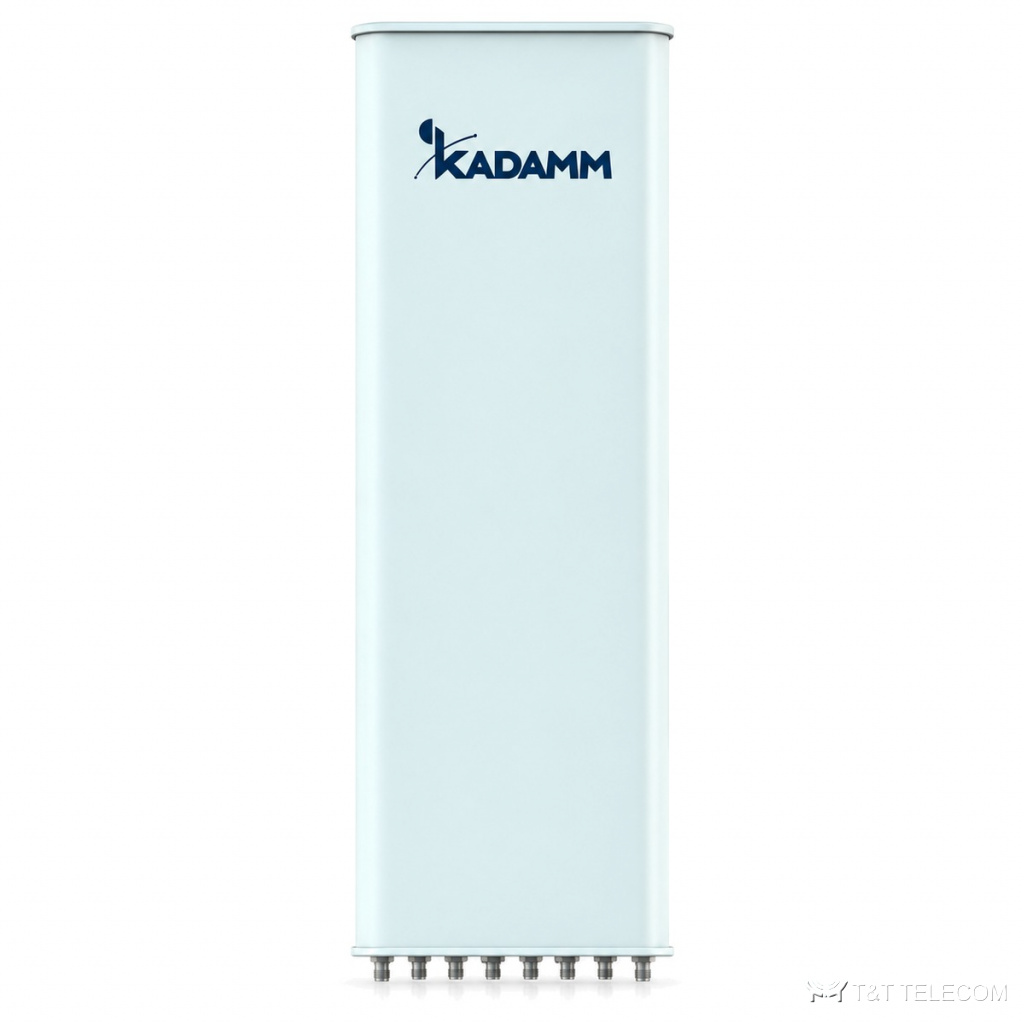

KADAMM K842902720 — восьмидиапазонная гибридная секторная антенна 2×698–960 / 6×1710–2690 МГц, 19,3 дБи, 16 портов, RET

Name: KADAMM K842902720 — восьмидиапазонная гибридная секторная антенна 2×698–960 / 6×1710–2690 МГц, 19,3 дБи, 16 портов, RET
Brand: KADAMM
SKU: KADAMM K842902720

Антенны 5G, TDD и FDD

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM K842902720 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM K842902720 — гибридная антенна базовой станции. На мачте или крыше K842902720 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K842902720: полоса 698–960 МГц и 1710–2690 МГц; усиление 19,3 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 16×4.3-10; мощность до 400 Вт.

Область применения

Диапазоны K842902720: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
Сельские и трассовые соты, где нужна дальность — K842902720.
Модернизация площадок: замена старых антенн на K842902720 без смены опоры.

Технические характеристики

Массив R1/R2: 2×698–960 МГц

Параметр	698–803 МГц	790–862 МГц	824–894 МГц	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	15,7	16,2	16,4	16,3
Усиление во всём диапазоне наклонов, дБи	15,5 ± 0. 6	16,0 ± 0,5	16,2 ± 0,5	16,1 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	70 ± 5°	66 ± 4°	64 ± 4°	62 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	8,9 ± 0,6°	8,1 ± 0,6°	7,7 ± 0,5°	7,4 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 24	более 25	более 25	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 19	более 18	более 18	более 18
Подавление первого бокового лепестка, дБ	более 16
Электрический наклон	2–10°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥25
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току

Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Направления лучей по азимуту	± 28 ± 26 ± 24 ± 22 \°
Усиление при среднем наклоне, дБи	18,0	18,7	19,3	19,0
Усиление во всём диапазоне наклонов, дБи	17,8 ± 0,7	18,5 ± 0,7	19,1 ± 0,6	18,8 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	35 ± 3°	32 ± 3°	28 ± 3°	25 ± 3°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,5 ± 0,6°	6,5 ± 0,6°	5,8 ± 0,5°	5,2 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 26	более 27	более 27	более 27
Поляризационная развязка (кроссполяризационная), дБ	более 18	более 17	более 17	более 17
Подавление первого бокового лепестка, дБ	более 16	более 17	более 17	более 16
Электрический наклон	2–10°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥15
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0 / 3GPP TS 25.461
Грозозащита	Заземление по постоянному току

Массив Y5/Y6: 2×1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Направления лучей по азимуту	± 28 ± 26 ± 24 ± 22 \°
Усиление при среднем наклоне, дБи	16,3	17,0	17,3	17,1
Усиление во всём диапазоне наклонов, дБи	16,1 ± 0,6	16,8 ± 0,5	17,1 ± 0,5	16,9 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 6°	67 ± 6°	61 ± 5°	58 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,4 ± 0,7°	6,6 ± 0,5°	5,8 ± 0,4°	5,3 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 17	более 18	более 18	более 17
Подавление первого бокового лепестка, дБ	более 16	более 16	более 16	более 15
Электрический наклон	2–10°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0 / 3GPP TS 25.461
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	16 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	2680 × 550 × 198 мм
Размеры упаковки	2955 × 615 × 250 мм
Масса антенны	53,6 кг
Масса монтажного комплекта	7,5 кг
Масса в упаковке	71,2 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	1713 / 409 / 1914 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–8°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

На что смотреть при выборе

Сверьте частоты своей сети с полосой K842902720 — 698–960 МГц и 1710–2690 МГц.
Коэффициент усиления K842902720 — 19,3 дБи; больше усиление — уже луч.
Ширина луча K842902720: в горизонтальной плоскости 65°/65°, в вертикальной 8,9 ± 0,6° / 8,1 ± 0,6° / 7,7 ± 0,5° / 7,4 ± 0,5°.
Наклон луча K842902720: 2–10°.
Под разъёмы K842902720 (16×4.3-10) подбирают джамперы и переходы.
Монтаж K842902720: Ø50–Ø115 мм; ветровая нагрузка 1713 / 409 / 1914 Н.
Габариты и масса K842902720: 2680 × 550 × 198 мм, 53,6 кг.

Поставка и документы

Подберём KADAMM K842902720 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какой разъём у K842902720?
16×4.3-10. Другие исполнения — уточняйте при заказе.

Какое усиление у K842902720?
19,3 дБи. Ширина луча — 65°/65°.

Как крепится K842902720?
Ø.50–Ø115 мм
