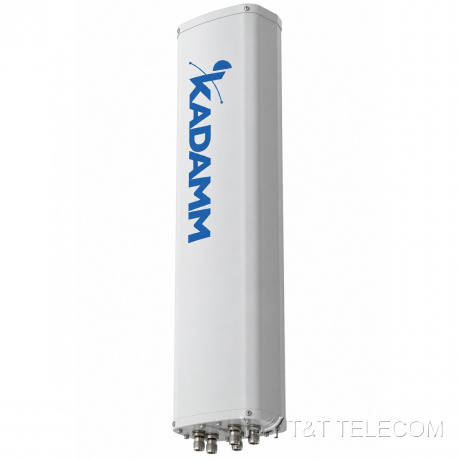

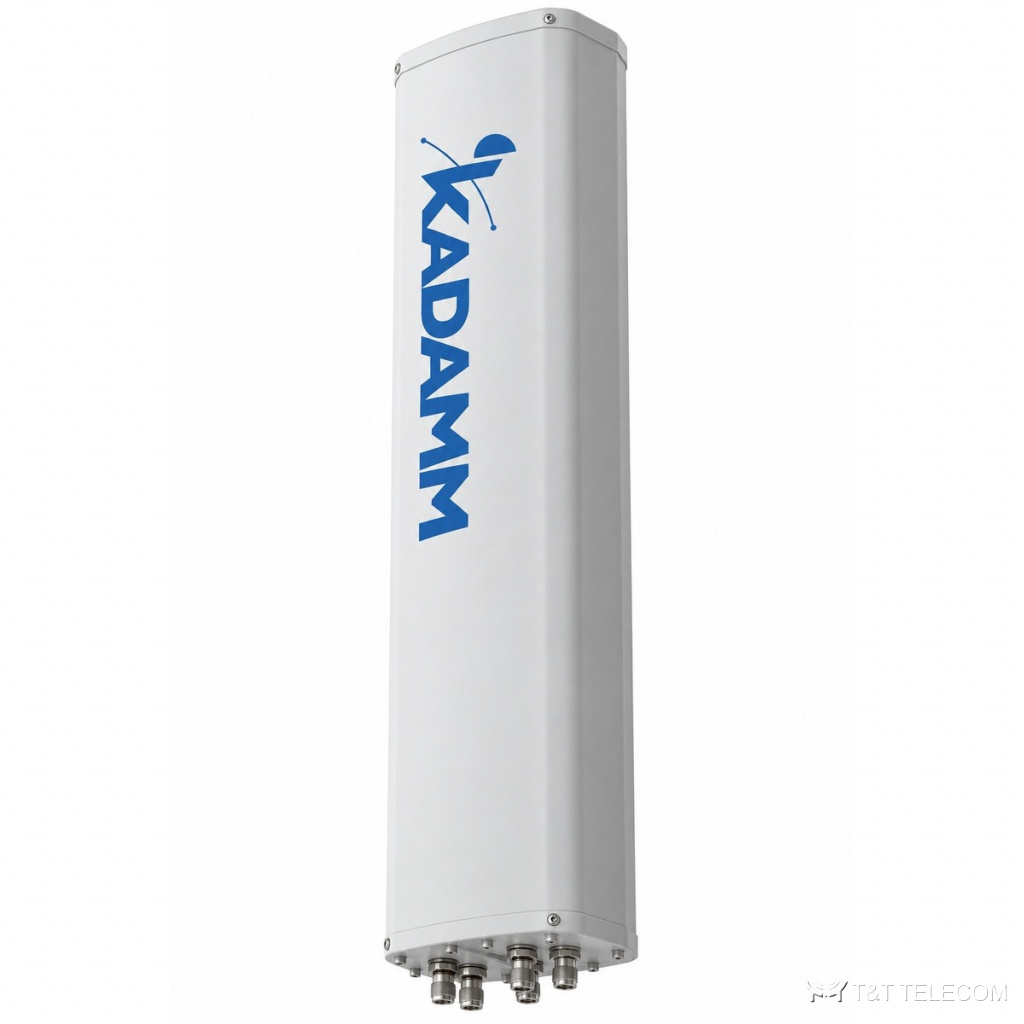

KADAMM APX20-0727-1665IR — секторная антенна базовой станции 690–960/1710–2170/2300–2690 МГц, 16 дБи, 20 портов
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APX20-0727-1665IR — антенна базовой станции с массивами FDD и TDD в одном корпусе. На мачте или крыше APX20-0727-1665IR закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные APX20-0727-1665IR: полоса 1710–2170 МГц и 690–960 МГц; усиление 20,2 дБи; ширина луча 65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 250 (R1,R2); Вт.
Для каких задач
- Диапазоны APX20-0727-1665IR: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — APX20-0727-1665IR.
- Добавление диапазонов на существующей площадке через порты APX20-0727-1665IR.
Технические характеристики
Массив TDD (beamforming) 1710–2170 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45 |
| Электрический наклон | 2–12° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥23 |
TDD: одноколонный луч
| Параметр | 1710–2170 МГц |
|---|---|
| Коэффициент усиления, дБи | 15,0 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90 ± 10° |
| Коэффициент защитного действия (вперёд/назад), дБ | более 25 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,7 ± 0,5° |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | более 16 |
TDD: широковещательный луч (BCH)
| Параметр | 1710–2170 МГц |
|---|---|
| Коэффициент усиления, дБи | 20,2 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Коэффициент защитного действия (вперёд/назад), дБ | более 25 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,7 ± 0,6° |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | более 15 |
TDD: сервисный луч
| Параметр | 1710–2170 МГц |
|---|---|
| Усиление луча на 0°, дБи | 20,2 ± 0,6 |
| Ширина луча на 0° по уровню −3 дБ | 26° |
| Коэффициент защитного действия луча на 0°, дБ | более 30 |
| Поляризационная развязка луча на 0° (осевая), дБ | более 20 |
TDD: многолучевой режим
| Параметр | 1710–2170 МГц |
|---|---|
| Коэффициент усиления, дБи | 19,2 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30° |
| Коэффициент защитного действия (вперёд/назад), дБ | более 30 |
Массив R1/R2: 2×690–960 МГц
| Параметр | 703–803 МГц | 880–960 МГц |
|---|---|---|
| Поляризация | ± 45 | |
| Усиление во всём диапазоне наклонов, дБи | 14,7 ± 0,6 | 15,3 ± 0,7 |
| Коэффициент усиления, дБи | 14,8 | 15,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 7° | 58 ± 7° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,5 ± 0,8° | 9,3 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 21 | более 22 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | |
| Подавление первого бокового лепестка, дБ | более 15 | |
| Электрический наклон | 2–12° | |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–12° |
| КСВН | ≤1,5 |
| Развязка между входами разных систем, дБ | ≥25 |
| Развязка между входами, дБ | ≥25(R1,R2); |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 (R1,R2); Вт |
| Протокол RET | встроенный RET (AISG2.0/3GPP) |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10, 2 x (MQ4+MQ5) (IEC 61169-54) |
| Размеры упаковки | 2400 × 585 × 320 мм |
| Масса антенны | 38 кг |
| Масса монтажного комплекта | 6,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1186 / 461 / 1186 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø50–Ø125 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы APX20-0727-1665IR: 1710–2170 МГц и 690–960 МГц.
- Коэффициент усиления APX20-0727-1665IR — 20,2 дБи; больше усиление — уже луч.
- Ширина луча APX20-0727-1665IR: в горизонтальной плоскости 65°, в вертикальной 9,7 ± 0,5°.
- Наклон луча APX20-0727-1665IR: 2–12°.
- Разъёмы APX20-0727-1665IR — 8×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APX20-0727-1665IR: Ø50–Ø125 мм; ветровая нагрузка 1186 / 461 / 1186 Н.
- Габариты и масса APX20-0727-1665IR: 2400 × 585 × 320 мм, 38 кг.
Поставка и документы
KADAMM APX20-0727-1665IR поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится APX20-0727-1665IR?
Ø.50–Ø125 мм
Что нужно для подбора APX20-0727-1665IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX20-0727-1665IR.
Какие частоты поддерживает APX20-0727-1665IR?
Рабочая полоса APX20-0727-1665IR — 1710–2170 МГц и 690–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
