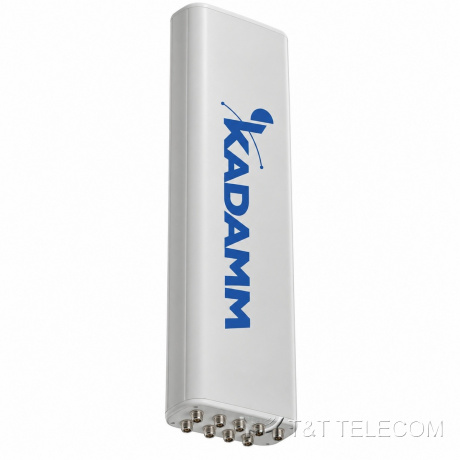

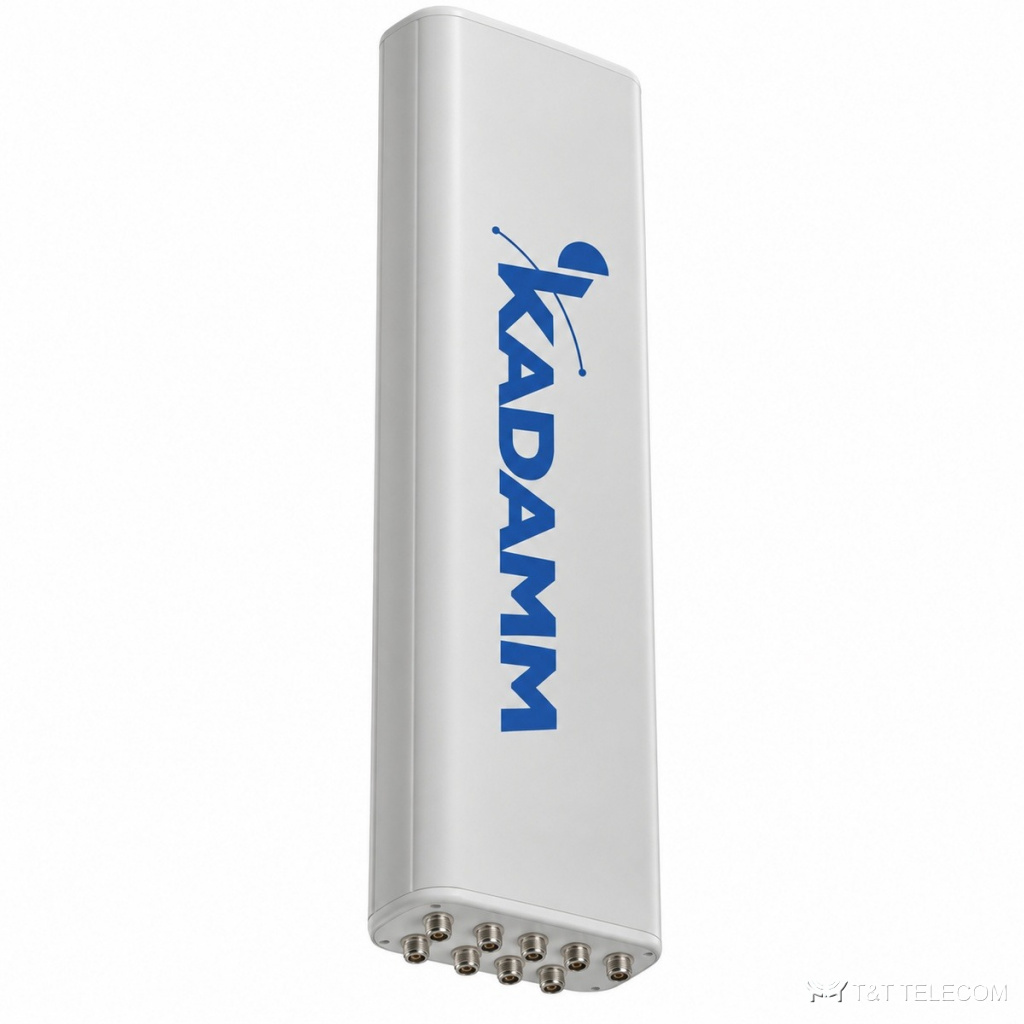

KADAMM APX20-0738-1965IR-2 — секторная антенна базовой станции 690–960/1710–2690/3300–3800 МГц, 18,4 дБи, 20 портов
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APX20-0738-1965IR-2 — антенна базовой станции с массивами FDD и TDD в одном корпусе. Задача APX20-0738-1965IR-2 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о APX20-0738-1965IR-2: полоса 3300–3800 МГц и 690–960 МГц и 1710–2690 МГц; усиление 18,4 дБи; ширина луча 65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт.
Область применения
- Диапазоны APX20-0738-1965IR-2: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Сельские и трассовые соты, где нужна дальность — APX20-0738-1965IR-2.
- Добавление диапазонов на существующей площадке через порты APX20-0738-1965IR-2.
Технические характеристики
Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥21 |
| Развязка между портами разных поляризаций, дБ | ≥24 |
TDD: одноколонный луч
| Параметр | 3300–3800 МГц |
|---|---|
| Коэффициент усиления, дБи | 15,0 ± 1,1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70° |
| Коэффициент защитного действия (вперёд/назад), дБ | более 22 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6 ± 0,7° |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | более 15 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 3300–3800 МГц |
|---|---|
| Коэффициент усиления, дБи | 15,7 ± 1,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Коэффициент защитного действия (вперёд/назад), дБ | более 22 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6 ± 0,7° |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | более 15 |
TDD: сервисный луч
| Параметр | 3300–3800 МГц |
|---|---|
| Усиление луча на 0°, дБи | 20,1 ± 1,1 |
| Ширина луча на 0° по уровню −3 дБ | 20° |
Массив R1/R2: 2×690–960 МГц
| Параметр | 690–792 МГц | 792–880 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление во всём диапазоне наклонов, дБи | 15,3 ± 0,9 | 15,8 ± 0,9 | 16,3 ± 0,9 |
| Коэффициент усиления, дБи | 15,4 | 15,9 | 16,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | 62 ± 4° | 63 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,1 ± 0,9° | 10 ± 0,9° | 8,9 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 21 | более 22 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | более 21 | более 21 |
| Подавление первого бокового лепестка, дБ | более 15 | более 15 | более 16 |
| Электрический наклон | 2–12° | ||
Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц
| Параметр | 1710–1880 МГц | 1920–2170 МГц | 2200–2500 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 16,9 ± 0,5 | 17,4 ± 0,5 | 17,7 ± 0,5 | 18,3 ± 0,5 |
| Коэффициент усиления, дБи | 17,1 | 17,5 | 17,9 | 18,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 6° | 65 ± 4° | 62 ± 6° | 57 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,3 ± 0,5° | 6,5 ± 0,5° | 5,5 ± 0,5° | 5,1 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 25 | более 24 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 21 | более 21 | более 21 |
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 17 | более 15 |
| Электрический наклон | 2–12° | |||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–12° |
| КСВН | ≤1,5 |
| Развязка между входами разных систем, дБ | ≥25 |
| Развязка между входами, дБ | ≥25 (R1, R2); ≥27 (Y1, Y2, Y3, Y4); |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт |
| Протокол RET | встроенный RET (AISG2.0/3GPP) |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × розетка 4.3-10, 1×вилка MQ4+1×вилка MQ5 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 2095 × 500 × 160 мм |
| Размеры упаковки | 2395 × 615 × 290 мм |
| Масса антенны | 39,2 кг |
| Масса монтажного комплекта | 6,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1636 / 392 / 1636 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø50–Ø125 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы APX20-0738-1965IR-2: 3300–3800 МГц и 690–960 МГц и 1710–2690 МГц.
- Усиление APX20-0738-1965IR-2 — 18,4 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APX20-0738-1965IR-2: в горизонтальной плоскости 65°, в вертикальной 6 ± 0,7°.
- Наклон луча APX20-0738-1965IR-2: 2–12°.
- Разъёмы APX20-0738-1965IR-2 — 8×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APX20-0738-1965IR-2: Ø50–Ø125 мм; ветровая нагрузка 1636 / 392 / 1636 Н.
- Габариты и масса APX20-0738-1965IR-2: 2095 × 500 × 160 мм, 39,2 кг.
Поставка и документы
KADAMM APX20-0738-1965IR-2 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у APX20-0738-1965IR-2?
18,4 дБи. Ширина луча — 65°.
Как крепится APX20-0738-1965IR-2?
Ø.50–Ø125 мм
Что нужно для подбора APX20-0738-1965IR-2?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX20-0738-1965IR-2.
