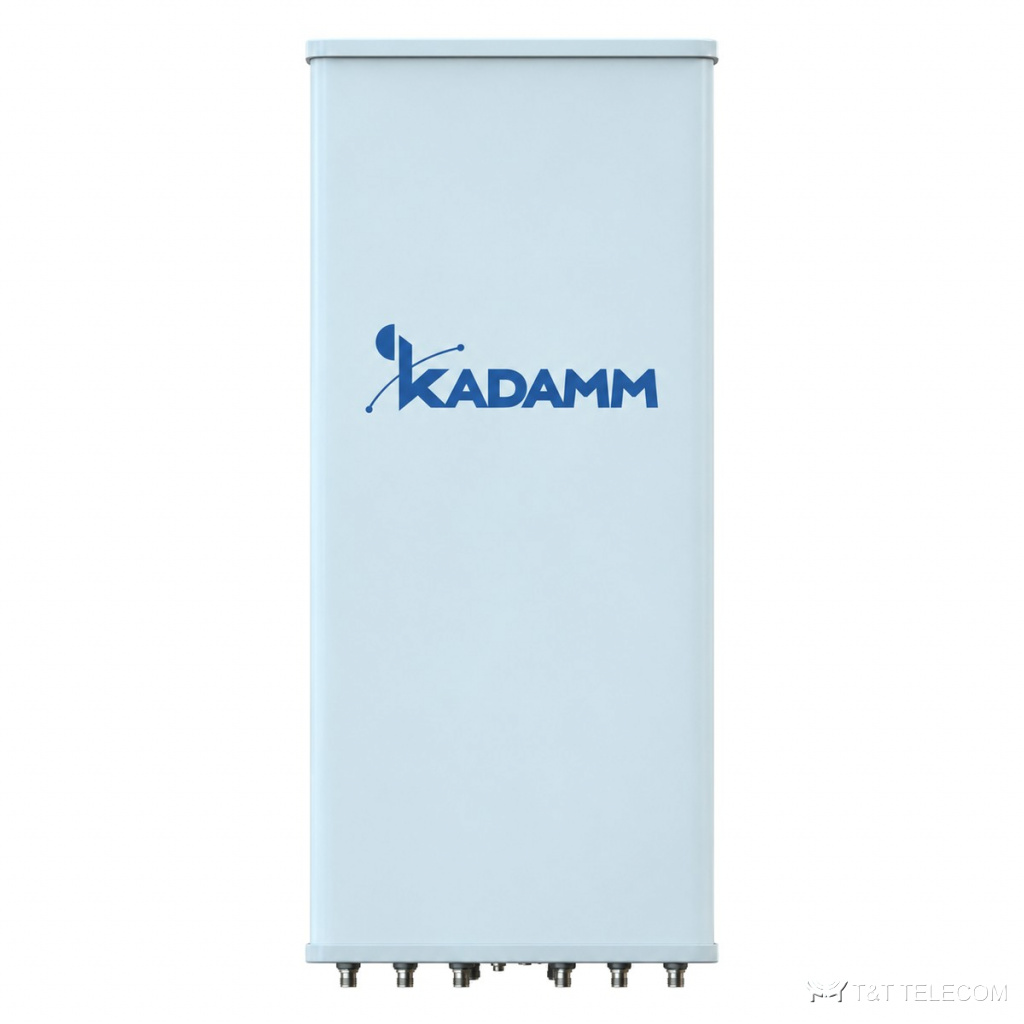

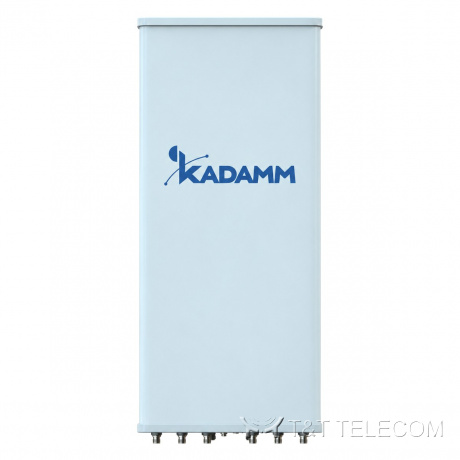

KADAMM K860167R21 — комбинированная антенна TDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 2×1710–2690 / 2×1427–1518 / 2×1710–2690 МГц, RET

Name: KADAMM K860167R21 — комбинированная антенна TDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 2×1710–2690 / 2×1427–1518 / 2×1710–2690 МГц, RET
Brand: KADAMM
SKU: KADAMM K860167R21

Антенны 5G, TDD и FDD

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM K860167R21 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

Модель KADAMM K860167R21 — антенна базовой станции с массивами FDD и TDD в одном корпусе. На мачте или крыше K860167R21 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K860167R21: полоса 2300–3800 МГц и 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц; усиление 16,5 дБи; ширина луча 65°/65°/65°; поляризация ± 45° / ± 45°; разъёмы 20×4.3-10; мощность до 400 Вт.

Для каких задач

Диапазоны K860167R21: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
Макросоты городских и пригородных сетей — K860167R21 в секторах базовой станции.
Модернизация площадок: замена старых антенн на K860167R21 без смены опоры.

Технические характеристики

Массив TDD (beamforming) 2300–2690 / 3300–3800 МГц: общие и калибровочные параметры

Параметр	Значение
Поляризация	± 45° / ± 45°
Электрический наклон	2–12° / 2–12°
Допуск электрического наклона	± 1° / ± 1°
Коэффициент связи калибровочного порта с портами антенны, дБ	−26 ± 2 / −26 ± 2
КСВН портов	≤1,5 / ≤1,5
Развязка между портами одной поляризации, дБ	≥20 при 2–4° ≥25 при 5–12° / ≥20 при 2–4° ≥25 при 5–12°
Развязка между портами разных поляризаций, дБ	≥22 / ≥22

TDD: одноколонный луч

Параметр	2300–2690 МГц	3300–3800 МГц
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	90 ± 15°	90 ± 15°
Коэффициент усиления, дБи	14,5 ± 0,6	15,0 ± 0,6
Ширина ДН по уровню −3 дБ, вертикальная плоскость	6,5 ± 0,6°	6,2 ± 0,6°
Поляризационная развязка (0°), дБ	≥15	≥15
Поляризационная развязка (±60°), дБ	≥10	≥8
Коэффициент защитного действия (вперёд/назад), дБ	≥22	≥25
Подавление первого бокового лепестка (вертикальная плоскость), дБ	≥15	≥14

TDD: широковещательный луч (BCH)

Параметр	2300–2690 МГц	3300–3800 МГц
Коэффициент усиления, дБи	16,5 ± 0,8	16,5 ± 0,8
SPR (±60°), %	≥90	≥90
Ширина ДН по уровню −3 дБ, вертикальная плоскость	6,5 ± 0,6°	6,2 ± 0,6°
Коэффициент защитного действия (вперёд/назад), дБ	≥25	≥25

TDD: сервисный луч

Параметр	2300–2690 МГц	3300–3800 МГц
Усиление луча на 0°, дБи	20,6 ± 0,8	20,8 ± 0,8
Ширина луча на 0° по уровню −3 дБ	24 ± 3°	24 ± 3°
Подавление боковых лепестков луча на 0°, дБ	≥10	≥10
Поляризационная развязка луча на 0° (осевая), дБ	≥18	≥18
Коэффициент защитного действия луча на 0°, дБ	≥25	≥25
Усиление луча на ±30°, дБи	18,6 ± 0,8	19,0 ± 0,8

Массив R1/R2: 2×698–960 МГц

Параметр	698–803 МГц	790–862 МГц	824–894 МГц	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	14,0	14,6	14,9	15,1
Усиление во всём диапазоне наклонов, дБи	13,9 ± 0,6	14,4 ± 0,5	14,7 ± 0,6	14,9 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	69 ± 4°	67 ± 4°	66 ± 5°	65 ± 4°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	11 ± 1°	10 ± 0,7°	9,7 ± 0,5°	9,3 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 21	более 23	более 25	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 18	более 19	более 17	более 18
Подавление первого бокового лепестка, дБ	более 15	более 15	более 16	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	R1//R2≥25 R1,R2//остальные≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току

Массив Y2/Y5: 2×1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	15,0	15,4	15,7	15,6
Усиление во всём диапазоне наклонов, дБи	14,9 ± 0,5	15,2 ± 0,5	15,5 ± 0,5	15,4 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 6°	67 ± 6°	61 ± 5°	58 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	8,8 ± 0,6°	8,0 ± 0,5°	7,1 ± 0,5°	6,3 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25	более 25	более 25	более 23
Поляризационная развязка (кроссполяризационная), дБ	более 17	более 18	более 17	более 16
Подавление первого бокового лепестка, дБ	более 15
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Грозозащита	Заземление по постоянному току

Массив Y1/Y4: 2×1427–2690 МГц

Параметр	1427–1518 МГц	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	14,6	15,4	15,7	15,8	16,0
Усиление во всём диапазоне наклонов, дБи	14,4 ± 0,5	15,2 ± 0,5	15,5 ± 0,6	15,6 ± 0,8	15,8 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 5°	67 ± 6°	64 ± 5°	61 ± 4°	59 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	10,8 ± 0,5°	9,4 ± 1,0°	8,6 ± 0,8°	7,6 ± 0,7°	6,6 ± 0,6°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 26	более 26	более 25	более 25	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 20	более 20	более 20	более 19	более 18
Подавление первого бокового лепестка, дБ	более 16	более 15	более 14	более 16	более 15
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0 / 3GPP TS 25.461
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	TDD:2 × вилка MQ4+MQ5; FDD:12 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	2080 × 499 × 198 мм
Размеры упаковки	2465 × 620 × 350 мм
Масса антенны	51,5 кг
Масса монтажного комплекта	5,4 кг
Масса в упаковке	65 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	1100 / 325 / 1240 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–10°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

На что смотреть при выборе

Рабочие частоты системы должны лежать внутри полосы K860167R21: 2300–3800 МГц и 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц.
Усиление K860167R21 — 16,5 дБи: от него зависит дальность и уровень сигнала у абонента.
Ширина луча K860167R21: в горизонтальной плоскости 65°/65°/65°, в вертикальной 6,5 ± 0,6° / 6,2 ± 0,6°.
Наклон луча K860167R21: 2–12° / 2–12°.
Под разъёмы K860167R21 (20×4.3-10) подбирают джамперы и переходы.
Монтаж K860167R21: Ø50–Ø115 мм; ветровая нагрузка 1100 / 325 / 1240 Н.
Габариты и масса K860167R21: 2080 × 499 × 198 мм, 51,5 кг.

Поставка и документы

KADAMM K860167R21 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какие частоты поддерживает K860167R21?
Рабочая полоса K860167R21 — 2300–3800 МГц и 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.

Какой разъём у K860167R21?
20×4.3-10. Другие исполнения — уточняйте при заказе.

Какое усиление у K860167R21?
16,5 дБи. Ширина луча — 65°/65°/65°.
