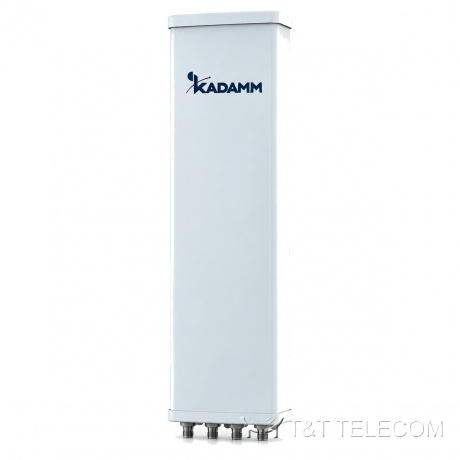

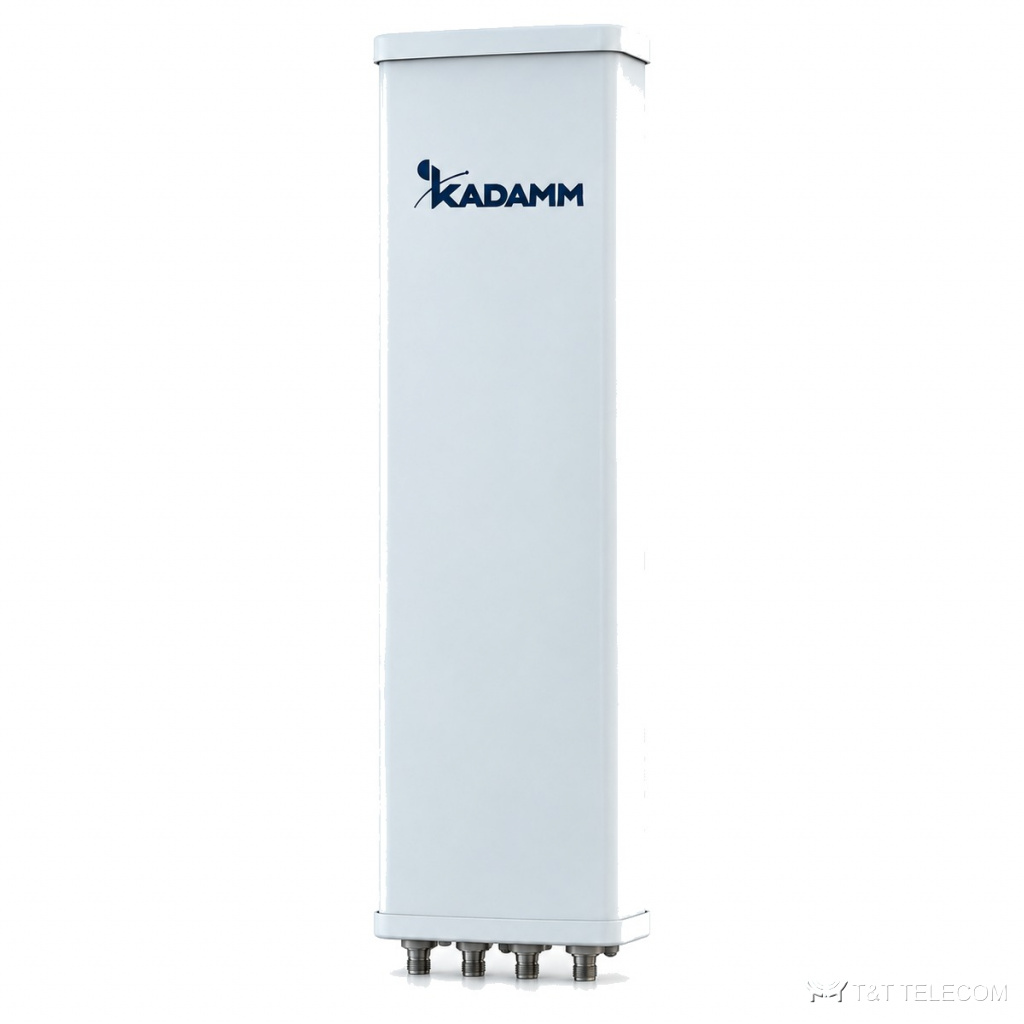

KADAMM K850334216 — антенна с формированием диаграммы направленности (beamforming) TDD 3300–4200 МГц, 15,9 дБи, 8 портов
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K850334216 — антенна 5G с формированием луча. K850334216 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K850334216: полоса 3300–4200 МГц; усиление 15,9 дБи; ширина луча 90°; поляризация ± 45°; разъёмы 8×4.3-10; мощность до уточняйте у менеджера.
Где применяют
- Полоса K850334216 охватывает 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц.
- Сельские и трассовые соты, где нужна дальность — K850334216.
- Добавление диапазонов на существующей площадке через порты K850334216.
Технические характеристики
Массив TDD (beamforming) 3300–4200 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–10° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥25 |
TDD: одноколонный луч
| Параметр | 3300–3600 МГц | 3600–3800 МГц | 3800–4200 МГц |
|---|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 78 ± 10° | 70 ± 10° | 65 ± 10° |
| Коэффициент усиления, дБи | 15,5 ± 0,4 | 15,7 ± 0,4 | 15,9 ± 0,4 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,3 ± 0,5° | 5,9 ± 0,5° | 5,3 ± 0,5° |
| Поляризационная развязка (0°), дБ | ≥15 | ≥15 | ≥14 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥24 | ≥24 | ≥24 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 | ≥15 | ≥15 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 3300–3600 МГц | 3600–3800 МГц | 3800–4200 МГц |
|---|---|---|---|
| Коэффициент усиления, дБи | 15,4 ± 0,4 | 15,7 ± 0,4 | 15,9 ± 0,5 |
| SPR (±60°), % | ≥90 | ≥90 | ≥90 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,9 ± 0,5° | 5,2 ± 0,4° | 4,9 ± 0,4° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 | ≥25 | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 | ≥15 | ≥15 |
TDD: сервисный луч
| Параметр | 3300–3600 МГц | 3600–3800 МГц | 3800–4200 МГц |
|---|---|---|---|
| Усиление луча на 0°, дБи | 20 ± 1 | 20,5 ± 1 | 21 ± 1 |
| Ширина луча на 0° по уровню −3 дБ | 20 ± 0,9° | 19 ± 0,8° | 18 ± 0,7° |
| Подавление боковых лепестков луча на 0°, дБ | ≥12 | ≥12 | ≥12 |
Общие параметры
| Параметр | Значение |
|---|---|
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 9 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1000 × 230 × 150 мм |
| Размеры упаковки | 1250 × 315 × 220 мм |
| Масса антенны | 11,7 кг |
| Масса монтажного комплекта | 4,1 кг |
| Масса в упаковке | 17,3 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 263 / 111 / 294 Н |
| Материал радома | Стеклопластик |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K850334216 — 3300–4200 МГц.
- Усиление K850334216 — 15,9 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K850334216: в горизонтальной плоскости 90°, в вертикальной 6,3 ± 0,5° / 5,9 ± 0,5° / 5,3 ± 0,5°.
- Наклон луча K850334216: 2–10°.
- Разъёмы K850334216 — 8×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K850334216: Ø50–Ø115 мм; ветровая нагрузка 263 / 111 / 294 Н.
- Габариты и масса K850334216: 1000 × 230 × 150 мм, 11,7 кг.
Поставка и документы
Поставляем KADAMM K850334216 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K850334216?
15,9 дБи. Ширина луча — 90°.
Как крепится K850334216?
Ø.50–Ø115 мм
Что нужно для подбора K850334216?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K850334216.
