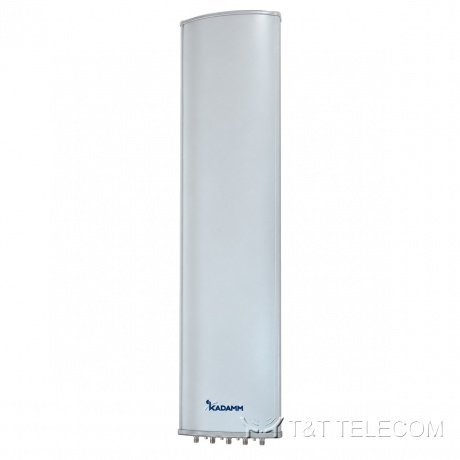

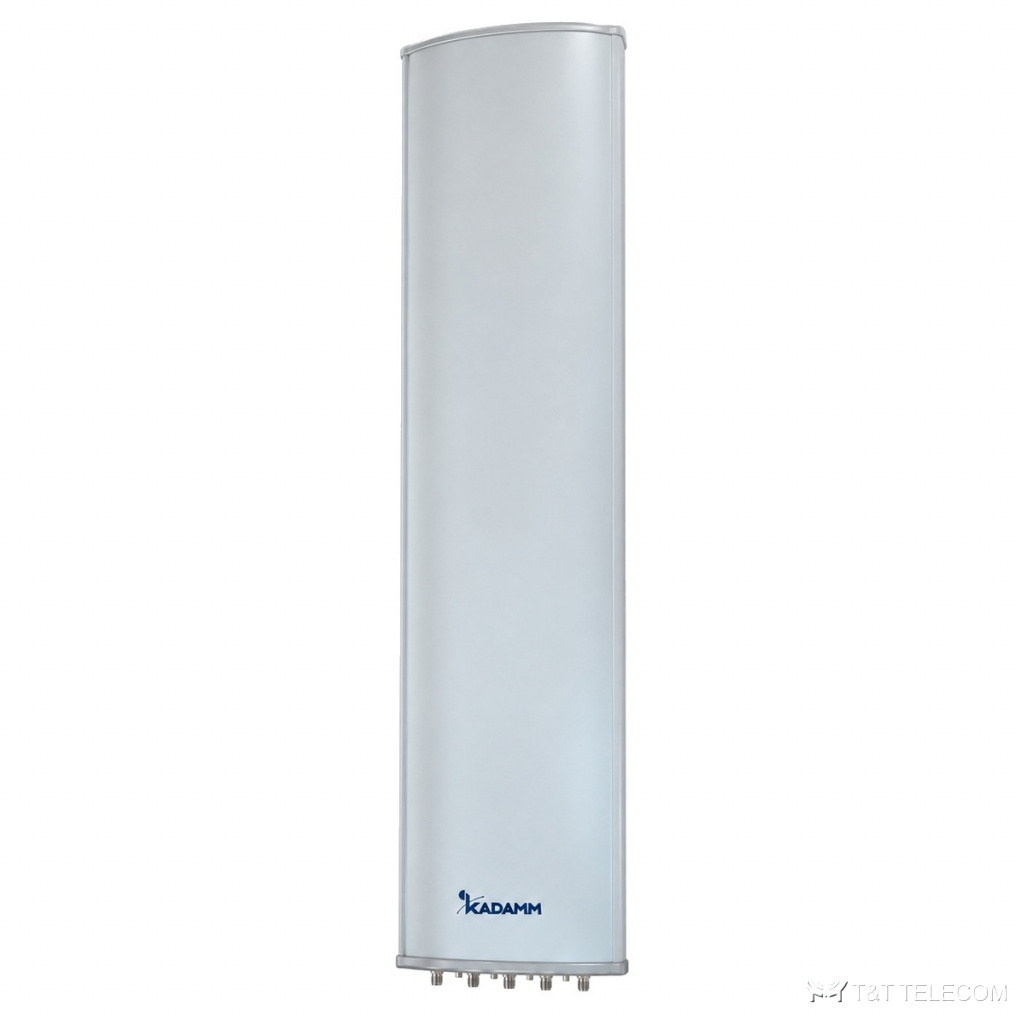

KADAMM APW2327D16 — антенна с формированием диаграммы направленности (beamforming) TDD 2300–2400 / 2500–2690 МГц, 15 дБи
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APW2327D16 — антенна 5G с формированием луча. Задача APW2327D16 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о APW2327D16: полоса 2300–2690 МГц; усиление 15 дБи; ширина луча 85°/65°; поляризация ± 45°; разъёмы 8×4.3-10; мощность до уточняйте у менеджера.
Для каких задач
- Диапазоны APW2327D16: LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Макросоты городских и пригородных сетей — APW2327D16 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты APW2327D16.
Технические характеристики
Массив TDD (beamforming) 2300–2690 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° / ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 / −26 ± 2 |
| Макс. разбаланс амплитуд калибровочный порт → порты, дБ | ≤0,9 / ≤0,9 |
| Макс. разбаланс фаз калибровочный порт → порты | ≤7° / ≤7° |
| КСВН портов | ≤1,5 / ≤1,5 |
| Допустимая средняя мощность на порт, Вт | ≥80 / ≥80 |
| Развязка между портами одной поляризации, дБ | ≥22 при наклоне 2°; ≥24 при наклоне более 2° |
| Развязка между портами разных поляризаций, дБ | ≥22 при наклоне 2°; ≥24 при наклоне более 2° |
TDD: одноколонный луч
| Параметр | 2300–2400 МГц | 2500–2690 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85 ± 15° | 65 ± 15° |
| Коэффициент усиления, дБи | ≥15,8 | ≥16,2 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥5,5° | ≥5° |
| Поляризационная развязка (0°), дБ | ≥15 | ≥15 |
| Поляризационная развязка (±60°), дБ | ≥8 | ≥8 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 | ≥25 |
| Подавление верхних боковых лепестков, дБ | ≥14 | ≥14 |
TDD: широковещательный луч (BCH)
| Параметр | 2300–2400 МГц | 2500–2690 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 60° | 57° |
| Коэффициент усиления, дБи | ≥15 | ≥15 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥6° | ≥5° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 | ≥25 |
| Подавление верхних боковых лепестков, дБ | ≥14 | ≥14 |
| SPR (±32,5°), % | 72 ± 15 | 72 ± 15 |
| SPR (±60°), % | ≥87 | ≥87 |
| Спад мощности на краях сектора ±60°, дБ | 12 ± 3 | 12 ± 3 |
TDD: сервисный луч
| Параметр | 2300–2400 МГц | 2500–2690 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | ≥21 | ≥21,5 |
| Ширина луча на 0° по уровню −3 дБ | ≤26° | ≤25° |
| Подавление боковых лепестков луча на 0°, дБ | ≤−12 | ≤−12 |
| SPR луча на 0° (осевое), дБ | ≥22 | ≥22 |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 | ≥25 |
| Усиление луча на ±60°, дБи | ≥16,5 | ≥16,5 |
| Ширина луча на ±60° по уровню −3 дБ | ≤30° | ≤28° |
| Подавление боковых лепестков луча на ±60°, дБ | ≤0 | ≤0 |
Общие параметры
| Параметр | Значение |
|---|---|
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 9 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1280 × 310 × 128 мм |
| Масса антенны | 16,4 кг |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы APW2327D16: 2300–2690 МГц.
- Усиление APW2327D16 — 15 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APW2327D16: в горизонтальной плоскости 85°/65°, в вертикальной ≥5,5° / ≥5°.
- Наклон луча APW2327D16: 2–12°.
- Разъёмы APW2327D16 — 8×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APW2327D16: Ø50–Ø115 мм.
- Габариты и масса APW2327D16: 1280 × 310 × 128 мм, 16,4 кг.
Поставка и документы
Подберём KADAMM APW2327D16 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора APW2327D16?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APW2327D16.
Какие частоты поддерживает APW2327D16?
Рабочая полоса APW2327D16 — 2300–2690 МГц. Это LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
Какой разъём у APW2327D16?
8×4.3-10. Другие исполнения — уточняйте при заказе.
