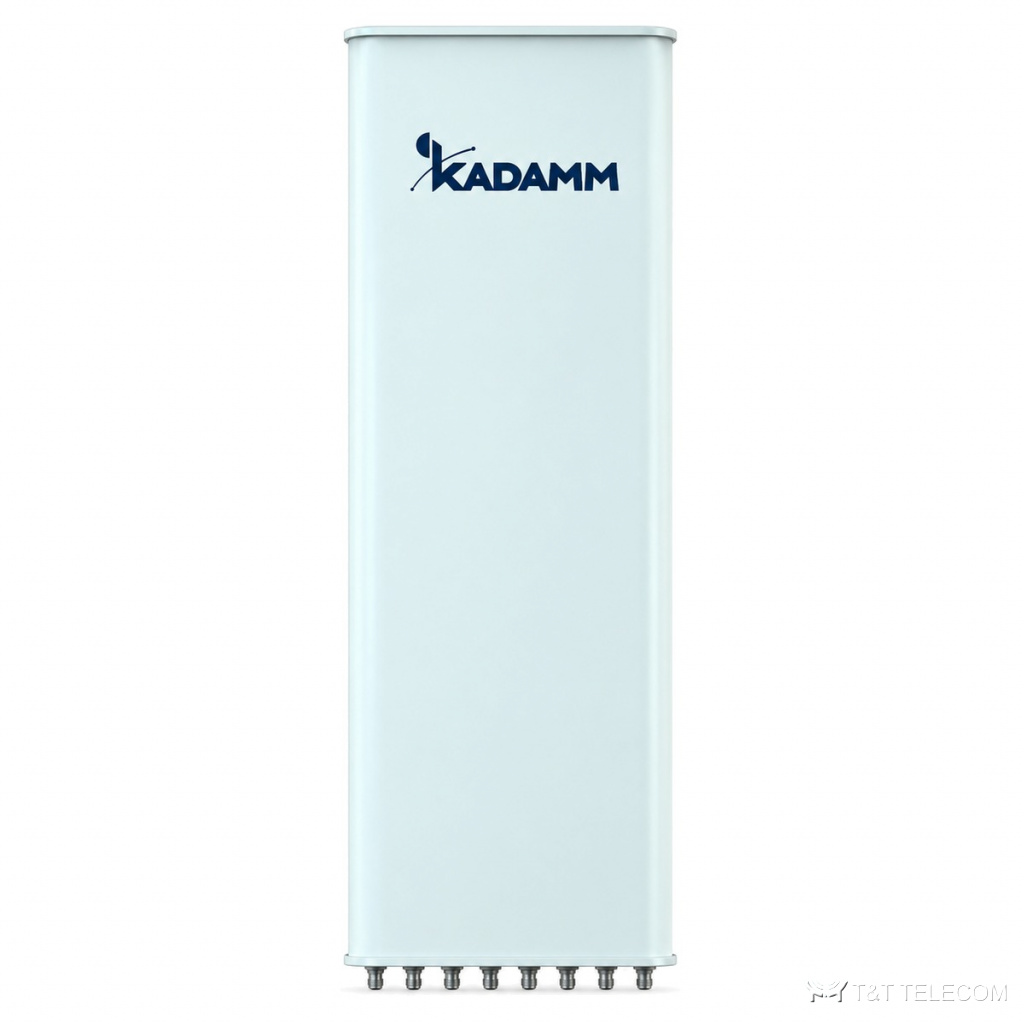

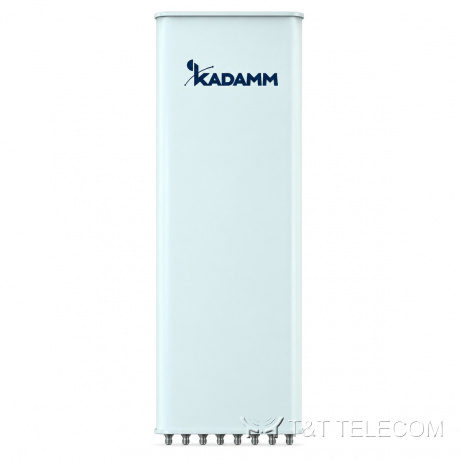

KADAMM K840901826 — семидиапазонная гибридная секторная антенна 698–960 / 2×1710–2170 / 2×2490–2690 / 2×1710–2170 МГц, RET
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K840901826: гибридная антенна базовой станции. K840901826 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K840901826: полоса 698–960 МГц и 1710–2170 МГц и 2490–2690 МГц; усиление 18,6 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 14×4.3-10; мощность до 400 Вт.
Для каких задач
- Диапазоны K840901826: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K840901826 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K840901826 без смены опоры.
Технические характеристики
Массив R1: 698–960 МГц
| Параметр | 698–790 МГц | 790–880 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 16,0 | 16,4 | 16,6 |
| Усиление во всём диапазоне наклонов, дБи | 15,8 ± 0,5 | 16,2 ± 0,4 | 16,4 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 5,6° | 66 ± 5,2° | 60 ± 4,8° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,5 ± 0,7° | 8,8 ± 0,6° | 8,2 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | более 17 | более 17 |
| Подавление первого бокового лепестка, дБ | более 19 | более 18 | более 18 |
| Электрический наклон | 2–12° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥25 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Массив B1/B2: 2×1710–2170 МГц
| Параметр | 1710–1920 МГц | 1920–2170 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Усиление при среднем наклоне, дБи | 16,8 | 17,0 |
| Усиление во всём диапазоне наклонов, дБи | 16,6 ± 0,5 | 16,8 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6,3° | 66 ± 5,8° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,8 ± 0,6° | 6,8 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | |
| Подавление первого бокового лепестка, дБ | более 18 | более 17 |
| Электрический наклон | 2–12° | |
| КСВН | менее 1,5 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Развязка между входами разных систем, дБ | ≥25 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |
| Грозозащита | Заземление по постоянному току | |
Массив Y1/Y2: 2×2490–2690 МГц
| Параметр | 2490–2690 МГц |
|---|---|
| Поляризация | ±45° |
| Усиление при среднем наклоне, дБи | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 17,2 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 60 ± 6,3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,7 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 |
| Подавление первого бокового лепестка, дБ | более 16 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥25 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 250 Вт |
| Грозозащита | Заземление по постоянному току |
Массив B3/B4: 2×1710–2170 МГц
| Параметр | 1710–1880 МГц | 1880–1920 МГц | 1920–2170 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Направления лучей по азимуту | ± 29° | ± 26° | ± 25° |
| Усиление при среднем наклоне, дБи | 18,0 | 18,4 | 18,6 |
| Усиление во всём диапазоне наклонов, дБи | 17,8 ± 0,5 | 18,2 ± 0,3 | 18,4 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 34 ± 3° | 31 ± 3° | 30 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,2 ± 0,5° | 6,8 ± 0,4° | 6,2 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 | более 27 |
| Подавление первого бокового лепестка, дБ | более 18 | более 17 | более 17 |
| Электрический наклон | 2–12° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥16 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | ||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 14 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2780 × 355 × 165 мм |
| Размеры упаковки | 3115 × 460 × 260 мм |
| Масса антенны | 40 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 52 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 998 / 350 / 1070 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K840901826 — 698–960 МГц и 1710–2170 МГц и 2490–2690 МГц.
- Усиление K840901826 — 18,6 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K840901826: в горизонтальной плоскости 65°/65°/65°, в вертикальной 9,5 ± 0,7° / 8,8 ± 0,6° / 8,2 ± 0,5°.
- Наклон луча K840901826: 2–12°.
- Под разъёмы K840901826 (14×4.3-10) подбирают джамперы и переходы.
- Монтаж K840901826: Ø50–Ø115 мм; ветровая нагрузка 998 / 350 / 1070 Н.
- Габариты и масса K840901826: 2780 × 355 × 165 мм, 40 кг.
Поставка и документы
KADAMM K840901826 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает K840901826?
Рабочая полоса K840901826 — 698–960 МГц и 1710–2170 МГц и 2490–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K840901826?
14×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K840901826?
18,6 дБи. Ширина луча — 65°/65°/65°.
