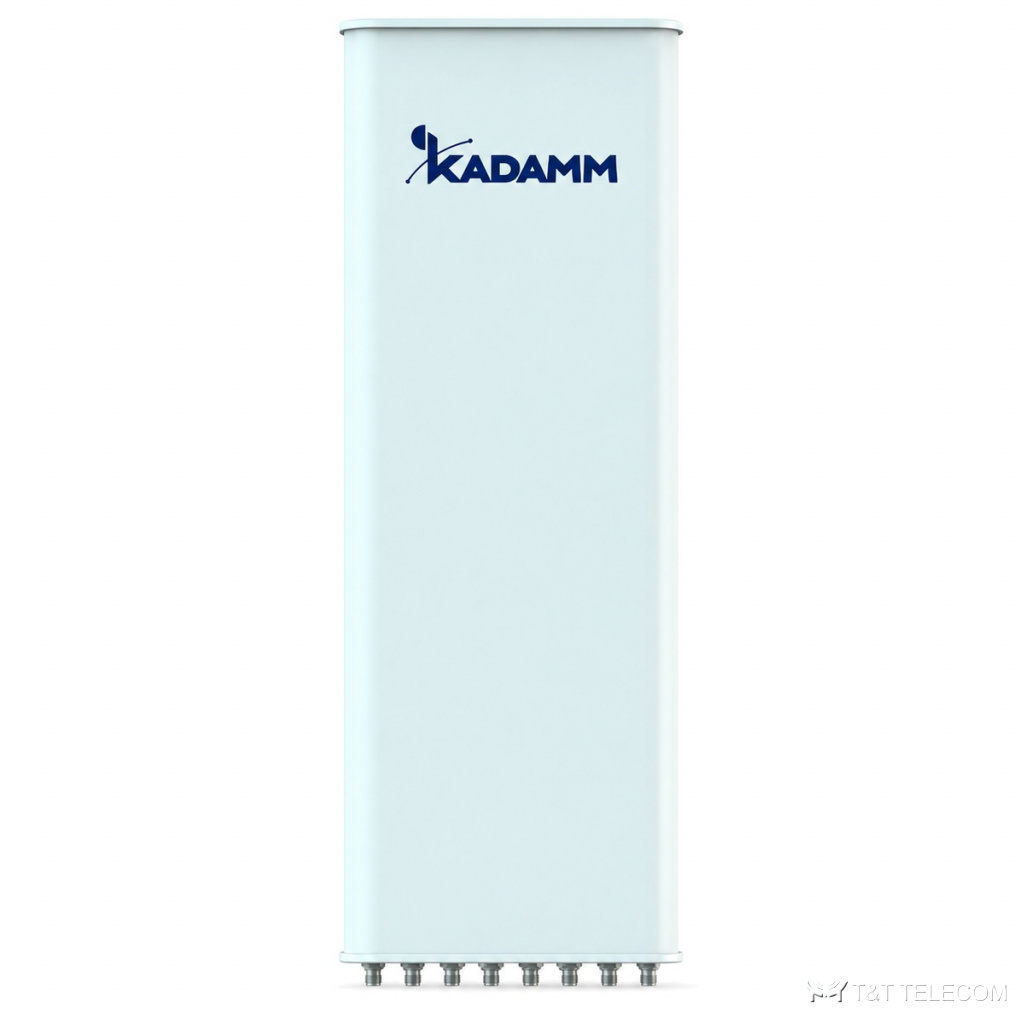

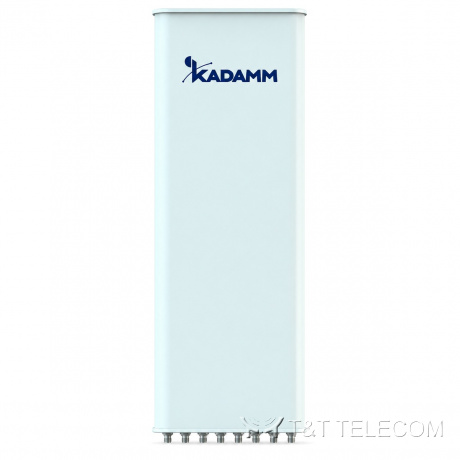

KADAMM K841902719 — восьмидиапазонная гибридная секторная антенна 2×698–960 / 6×1710–2690 МГц, 18,3 дБи, 14 портов, RET

Name: KADAMM K841902719 — восьмидиапазонная гибридная секторная антенна 2×698–960 / 6×1710–2690 МГц, 18,3 дБи, 14 портов, RET
Brand: KADAMM
SKU: KADAMM K841902719

Антенны 5G, TDD и FDD

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM K841902719 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM K841902719 — гибридная антенна базовой станции. K841902719 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K841902719: полоса 698–960 МГц и 1710–2690 МГц; усиление 18,3 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 14×4.3-10; мощность до 400 Вт.

Область применения

Через K841902719 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
Сельские и трассовые соты, где нужна дальность — K841902719.
Добавление диапазонов на существующей площадке через порты K841902719.

Технические характеристики

Массив R1/R2: 2×698–960 МГц

Параметр	698–803 МГц	790–862 МГц	824–894 МГц	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	14,9	15,2	15,4	15,6
Усиление во всём диапазоне наклонов, дБи	14,7 ± 0. 6	15,0 ± 0,5	15,2 ± 0,5	15,4 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	70 ± 5°	66 ± 4°	64 ± 4°	62 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	11,8 ± 0,8°	11,0 ± 0,6°	10,5 ± 0,7°	9,9 ± 0,6°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 23	более 25	более 25	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 15
Подавление первого бокового лепестка, дБ	более 16	более 15	более 15	более 15
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥25 (R1//R2) ≥25 (R1,R2//Y1,Y2,Y3,Y4)
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току

Массив Y3/Y4/Y5/Y6: 4×1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Направления лучей по азимуту	± 27 ± 26 ± 25 ± 23 /°
Усиление при среднем наклоне, дБи	17,5	17,8	18,3	17,8
Усиление во всём диапазоне наклонов, дБи	17,3 ± 0,7	17,6 ± 0,7	18,1 ± 0,6	17,6 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	35 ± 3°	32 ± 3°	28 ± 3°	25 ± 3°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	9,8 ± 0,6°	8,6 ± 0,6°	7,5 ± 0,5°	6,8 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 15
Подавление первого бокового лепестка, дБ	более 17	более 16	более 15	более 15
Электрический наклон	2–10°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥15
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0 / 3GPP TS 25.461
Грозозащита	Заземление по постоянному току

Массив Y1/Y2: 2×1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Направления лучей по азимуту	± 27 ± 26 ± 25 ± 23 /°
Усиление при среднем наклоне, дБи	15,3	15,7	16,0	16,3
Усиление во всём диапазоне наклонов, дБи	15,1 ± 0,6	15,5 ± 0,5	15,8 ± 0,5	16,1 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 6°	67 ± 6°	61 ± 5°	58 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	10,0 ± 1,0°	8,8 ± 0,8°	7,8 ± 0,8°	7,5 ± 0,8°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 15	более 15	более 15	более 16
Подавление первого бокового лепестка, дБ	более 15
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0 / 3GPP TS 25.461
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	14 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	2080 × 550 × 198 мм
Размеры упаковки	2465 × 670 × 330 мм
Масса антенны	75 кг
Масса монтажного комплекта	8,7 кг
Масса в упаковке	93 кг
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–10°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

Как подобрать

Сверьте частоты своей сети с полосой K841902719 — 698–960 МГц и 1710–2690 МГц.
Усиление K841902719 — 18,3 дБи: от него зависит дальность и уровень сигнала у абонента.
Ширина луча K841902719: в горизонтальной плоскости 65°/65°, в вертикальной 11,8 ± 0,8° / 11,0 ± 0,6° / 10,5 ± 0,7° / 9,9 ± 0,6°.
Наклон луча K841902719: 2–12° / 2–10°.
Разъёмы K841902719 — 14×4.3-10; кабельные сборки готовят под них заранее.
Монтаж K841902719: Ø50–Ø115 мм.
Габариты и масса K841902719: 2080 × 550 × 198 мм, 75 кг.

Поставка и документы

Подберём KADAMM K841902719 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Как крепится K841902719?
Ø.50–Ø115 мм

Что нужно для подбора K841902719?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K841902719.

Какие частоты поддерживает K841902719?
Рабочая полоса K841902719 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
