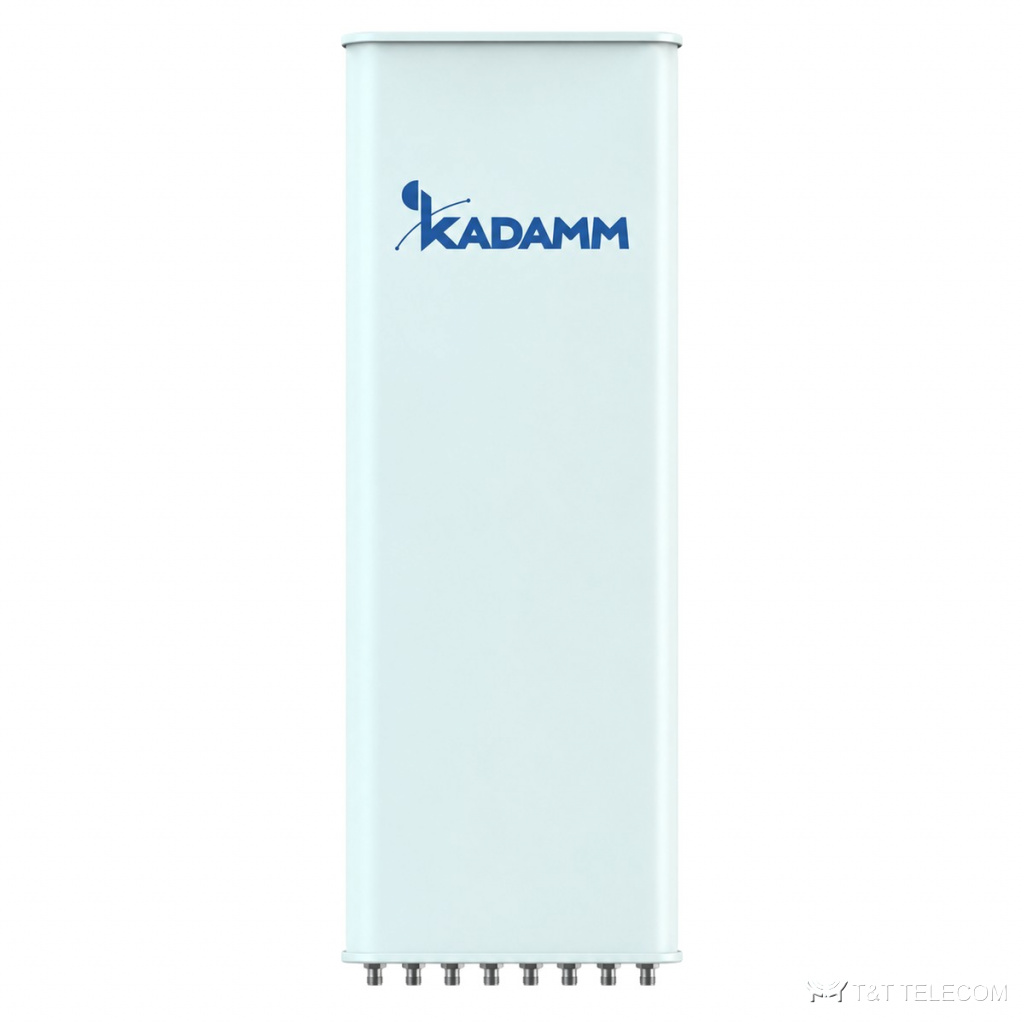

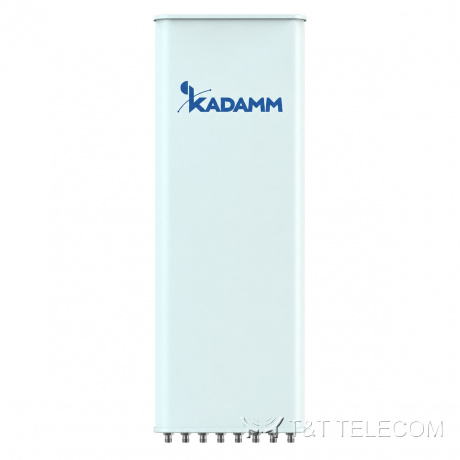

KADAMM K840902620 — шестидиапазонная гибридная секторная антенна 2×698–960 / 4×1710–2690 МГц, 19,7 дБи, 12 портов, RET
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K840902620 — гибридная антенна базовой станции. На мачте или крыше K840902620 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K840902620: полоса 698–960 МГц и 1710–2690 МГц; усиление 19,7 дБи; ширина луча 65°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 400 Вт.
Где применяют
- Через K840902620 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K840902620.
- Добавление диапазонов на существующей площадке через порты K840902620.
Технические характеристики
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 15,5 ± 0,5 | 15,8 ± 0,4 | 16,0 ± 0,4 | 16,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 5° | 68 ± 5° | 65 ± 5° | 64 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,4 ± 0,8° | 8,6 ± 0,6° | 8,2 ± 0,5° | 7,8 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 23 | более 23 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 19 | |||
| Подавление первого бокового лепестка, дБ | более 16 | |||
| Электрический наклон | 2–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 (R1//R2) ≥28 (R1,R2//Y1,Y2,Y3,Y4) | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Направления лучей по азимуту | ± 28° | ± 26° | ± 24° | ± 22° |
| Усиление во всём диапазоне наклонов, дБи | 18,5 ± 0,7 | 19,2 ± 0,6 | 19,7 ± 0,8 | 19,4 ± 0,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 34 ± 3° | 32 ± 3° | 31 ± 3° | 30 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,9 ± 0,6° | 6,1 ± 0,5° | 5,2 ± 0,4° | 4,8 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | более 28 | более 29 | более 29 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 15 | более 15 |
| Электрический наклон | 2–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами, дБ | более 15 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2780 × 499 × 198 мм |
| Размеры упаковки | 3065 × 565 × 250 мм |
| Масса антенны | 57,7 кг |
| Масса монтажного комплекта | 11,3 кг |
| Масса в упаковке | 80 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1540 / 451 / 1737 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы K840902620: 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления K840902620 — 19,7 дБи; больше усиление — уже луч.
- Ширина луча K840902620: в горизонтальной плоскости 65°, в вертикальной 9,4 ± 0,8° / 8,6 ± 0,6° / 8,2 ± 0,5° / 7,8 ± 0,4°.
- Наклон луча K840902620: 2–10°.
- Разъёмы K840902620 — 12×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K840902620: Ø50–Ø115 мм; ветровая нагрузка 1540 / 451 / 1737 Н.
- Габариты и масса K840902620: 2780 × 499 × 198 мм, 57,7 кг.
Поставка и документы
KADAMM K840902620 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора K840902620?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K840902620.
Какие частоты поддерживает K840902620?
Рабочая полоса K840902620 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K840902620?
12×4.3-10. Другие исполнения — уточняйте при заказе.
