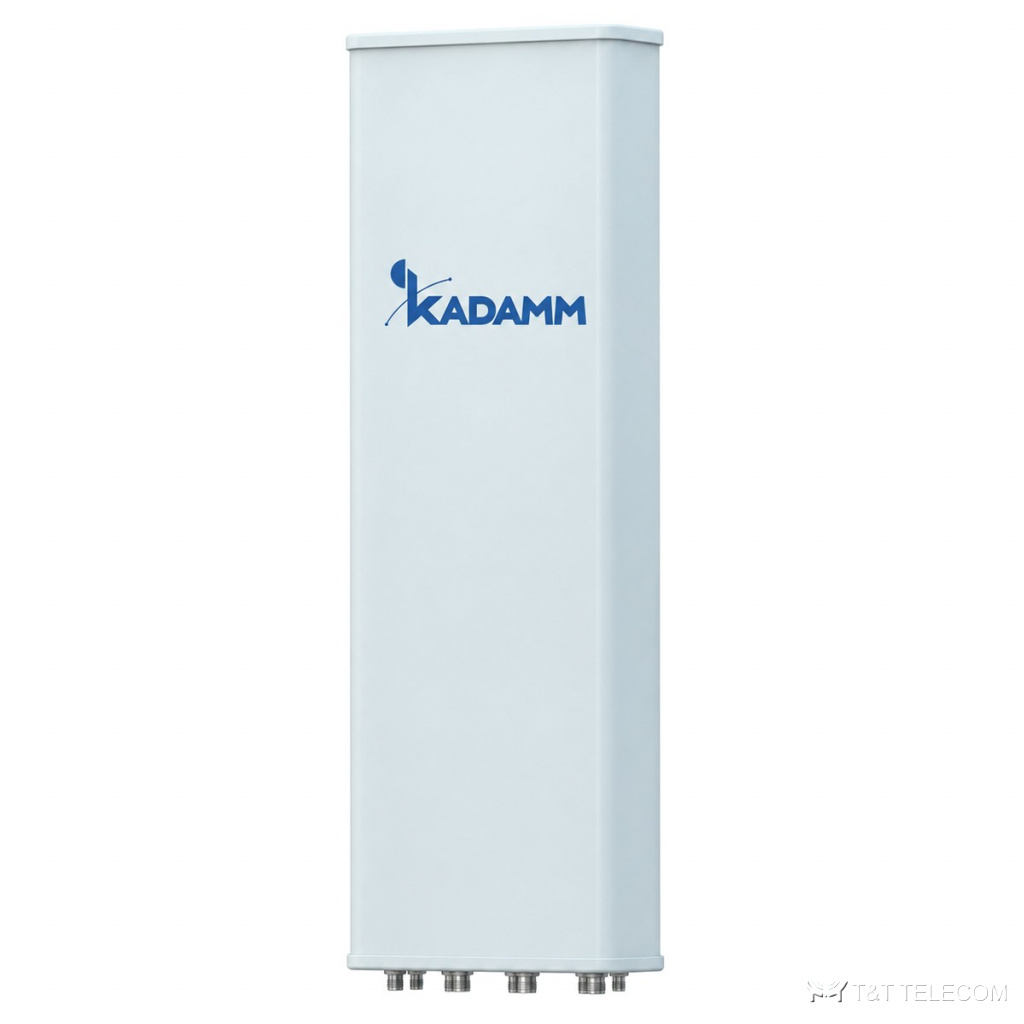

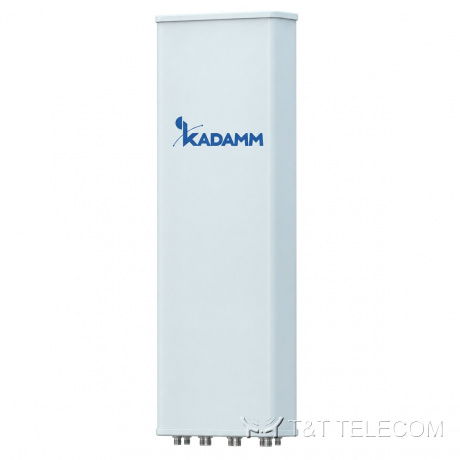

KADAMM K850333816 — антенна с формированием диаграммы направленности (beamforming) TDD 3300–3800 МГц, 15,2 дБи, 8 портов
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K850333816: антенна 5G с формированием луча. На мачте или крыше K850333816 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K850333816: полоса 3300–3800 МГц; усиление 15,2 дБи; ширина луча 90°; поляризация ± 45°; разъёмы 8×4.3-10; мощность до уточняйте у менеджера.
Область применения
- Диапазоны K850333816: 5G NR 3,3–3,8 ГГц (n78).
- Макросоты городских и пригородных сетей — K850333816 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K850333816 без смены опоры.
Технические характеристики
Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥ 25 |
| Протокол RET | AISG 2,0 SRET |
TDD: одноколонный луч
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 93 ± 10° | 83 ± 10° |
| Коэффициент усиления, дБи | 15 ± 0,9 | 15,2 ± 0,9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,5 ± 0,5° | 5,3 ± 0,5° |
| Поляризационная развязка (0°), дБ | 15 | 15 |
| Поляризационная развязка (±60°), дБ | 9 | 9 |
| Коэффициент защитного действия (вперёд/назад), дБ | 22 | 22 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 9° | 65 ± 9° |
| Коэффициент усиления, дБи | 15,2 ± 0,9 | 15,2 ± 0,9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,6 ± 0,5° | 5,4 ± 0,5° |
| Поляризационная развязка (0°), дБ | 15 | 15 |
| Поляризационная развязка (±60°), дБ | 10 | 10 |
| Коэффициент защитного действия (вперёд/назад), дБ | 24 | 24 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≤−15 | ≤−15 |
TDD: сервисный луч
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 21 ± 0,9 | 21,2 ± 0,9 |
| Ширина луча на 0° по уровню −3 дБ | 25 ± 5° | 25 ± 5° |
| Подавление боковых лепестков луча на 0°, дБ | 11 | 11 |
| Поляризационная развязка луча на 0° (осевая), дБ | 18 | 18 |
| Коэффициент защитного действия луча на 0°, дБ | 26 | 26 |
Общие параметры
| Параметр | Значение |
|---|---|
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 9 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1000 × 230 × 150 мм |
| Размеры упаковки | 1290 × 320 × 220 мм |
| Масса антенны | 11,2 кг |
| Масса монтажного комплекта | 4,1 кг |
| Масса в упаковке | 17 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 263 / 111 / 294 Н |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K850333816: 3300–3800 МГц.
- Коэффициент усиления K850333816 — 15,2 дБи; больше усиление — уже луч.
- Ширина луча K850333816: в горизонтальной плоскости 90°, в вертикальной 5,5 ± 0,5° / 5,3 ± 0,5°.
- Наклон луча K850333816: 2–12°.
- Под разъёмы K850333816 (8×4.3-10) подбирают джамперы и переходы.
- Монтаж K850333816: Ø50–Ø115 мм; ветровая нагрузка 263 / 111 / 294 Н.
- Габариты и масса K850333816: 1000 × 230 × 150 мм, 11,2 кг.
Поставка и документы
Поставляем KADAMM K850333816 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K850333816?
Рабочая полоса K850333816 — 3300–3800 МГц. Это 5G NR 3,3–3,8 ГГц (n78).
Какой разъём у K850333816?
8×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K850333816?
15,2 дБи. Ширина луча — 90°.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM K850333816 — техническое описание 398.21 КБ
