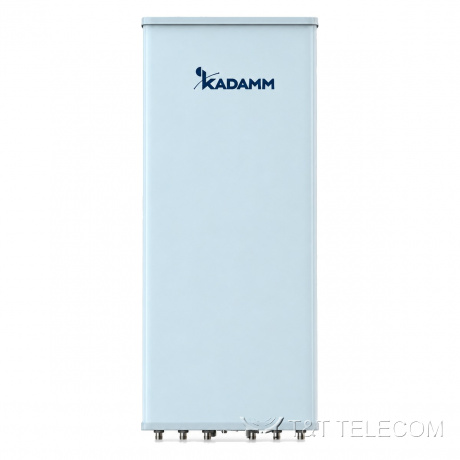

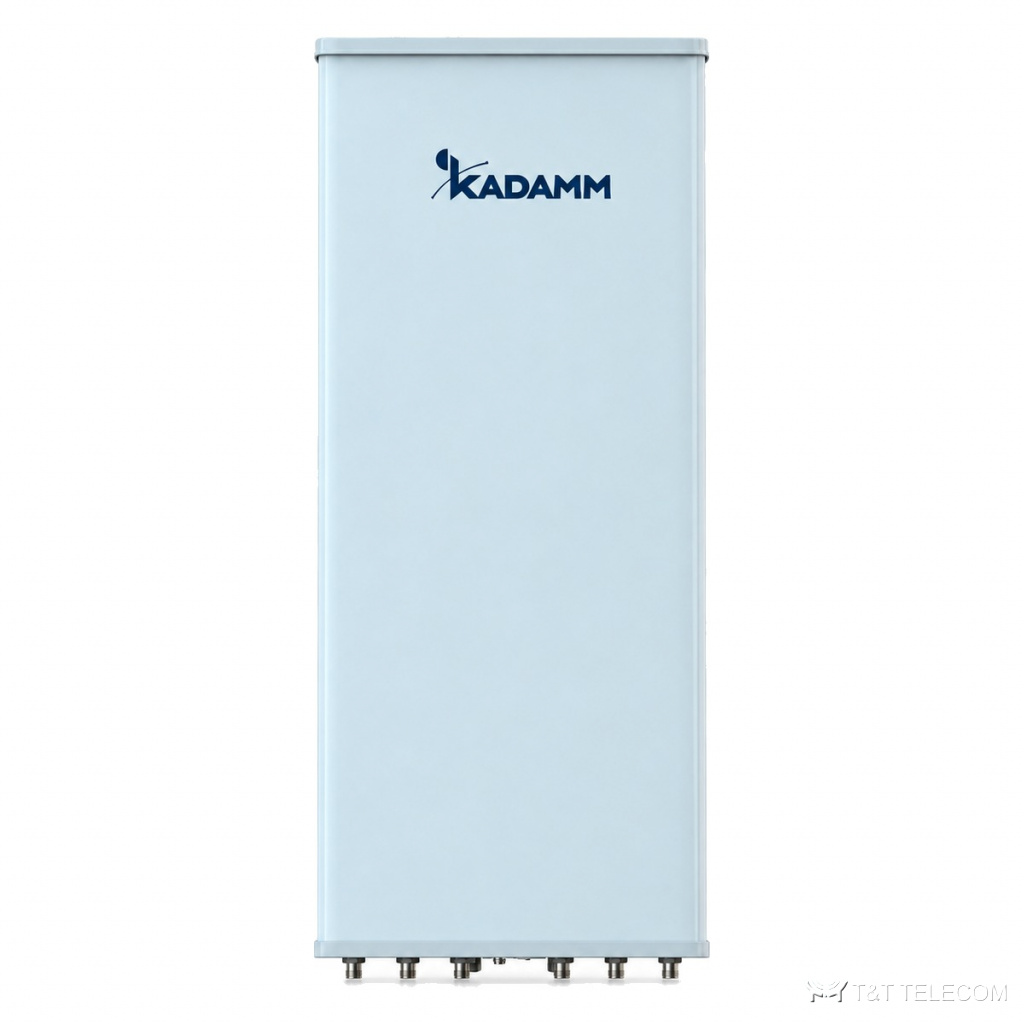

KADAMM K850233816 — антенна с формированием диаграммы направленности (beamforming) TDD 2300–2690 / 3300–3800 МГц, RET

KADAMM K850233816 — антенна с формированием диаграммы направленности (beamforming) TDD 2300–2690 / 3300–3800 МГц, RET
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM K850233816 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM K850233816 — антенна 5G с формированием луча. K850233816 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K850233816: полоса 2300–3800 МГц; усиление 15,2 дБи; ширина луча 90°/90°; поляризация ± 45° ± 45°; разъёмы 18×4.3-10; мощность до уточняйте у менеджера.

Где применяют

  • Через K850233816 работают LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
  • Сельские и трассовые соты, где нужна дальность — K850233816.
  • Добавление диапазонов на существующей площадке через порты K850233816.

Технические характеристики

Массив TDD (beamforming) 2300–2690 / 3300–3800 МГц: общие и калибровочные параметры

ПараметрЗначение
Поляризация± 45° ± 45°
Электрический наклон2–12 2–10°
Допуск электрического наклона± 1° / ± 1° / ± 1°
Коэффициент связи калибровочного порта с портами антенны, дБ−26 ± 2 / −26 ± 2 / −26 ± 2
КСВН портов≤1,5 / ≤1,5 / ≤1,5
Развязка между портами одной поляризации, дБ≥20 / ≥20 / ≥20
Развязка между портами разных поляризаций, дБ≥25 / ≥25 / ≥25

TDD: одноколонный луч

Параметр2300–2496 МГц2496–2690 МГц3300–3800 МГц
Ширина ДН по уровню −3 дБ, горизонтальная плоскость100 ± 15°90 ± 15°90 ± 15°
Коэффициент усиления, дБи15 ± 0,715,2 ± 0,715,2 ± 0,7
Ширина ДН по уровню −3 дБ, вертикальная плоскость6,5 ± 0,5°6,0 ± 0,5°5,3 ± 0,5°
Поляризационная развязка (0°), дБ≥15≥15≥15
Поляризационная развязка (±60°), дБ≥6≥6≥6
Коэффициент защитного действия (вперёд/назад), дБ≥23≥23≥23

TDD: широковещательный луч (BCH) 65°

Параметр2300–2496 МГц2496–2690 МГц3300–3800 МГц
Ширина ДН по уровню −3 дБ, горизонтальная плоскость65 ± 9°65 ± 9°65 ± 9°
Коэффициент усиления, дБи15 ± 0,915,2 ± 0,915,2 ± 0,9
Ширина ДН по уровню −3 дБ, вертикальная плоскость6,5 ± 0,5°6,0 ± 0,5°5,3 ± 0,5°
Поляризационная развязка (0°), дБ≥15≥15≥15
Коэффициент защитного действия (вперёд/назад), дБ≥25≥25≥25
Подавление первого бокового лепестка (вертикальная плоскость), дБ≥15≥15≥15

TDD: сервисный луч

Параметр2300–2496 МГц2496–2690 МГц3300–3800 МГц
Усиление луча на 0°, дБи20,5 ± 0,920,7 ± 0,920,7 ± 0,9
Ширина луча на 0° по уровню −3 дБ25 ± 5°25 ± 5°25 ± 5°
Подавление боковых лепестков луча на 0°, дБ≥11≥11≥11

Общие параметры

ПараметрЗначение
Максимальная мощность на порт (при 50 °C)уточняйте у менеджера

Механика и условия эксплуатации

ПараметрЗначение
Разъёмы18 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)1499 × 446 × 165 мм
Размеры упаковки1895 × 540 × 265 мм
Масса антенны26,9 кг
Масса монтажного комплекта5,4 кг
Масса в упаковке40,3 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)740 / 191 / 827 Н
Максимальная скорость ветра216 км/ч
Материал радомаСтеклопластик
Цвет радомаСерый
Механический наклон0–10°
Рабочая температура−50…+65 °C
Крепление на трубуØ50–115 мм

Как подобрать

  • Сверьте частоты своей сети с полосой K850233816 — 2300–3800 МГц.
  • Коэффициент усиления K850233816 — 15,2 дБи; больше усиление — уже луч.
  • Ширина луча K850233816: в горизонтальной плоскости 90°/90°, в вертикальной 6,5 ± 0,5° / 6,0 ± 0,5° / 5,3 ± 0,5°.
  • Наклон луча K850233816: 2–12 2–10°.
  • Под разъёмы K850233816 (18×4.3-10) подбирают джамперы и переходы.
  • Монтаж K850233816: Ø50–115 мм; ветровая нагрузка 740 / 191 / 827 Н.
  • Габариты и масса K850233816: 1499 × 446 × 165 мм, 26,9 кг.

Поставка и документы

KADAMM K850233816 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Как крепится K850233816?
Ø.50–115 мм

Что нужно для подбора K850233816?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K850233816.

Какие частоты поддерживает K850233816?
Рабочая полоса K850233816 — 2300–3800 МГц. Это LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
