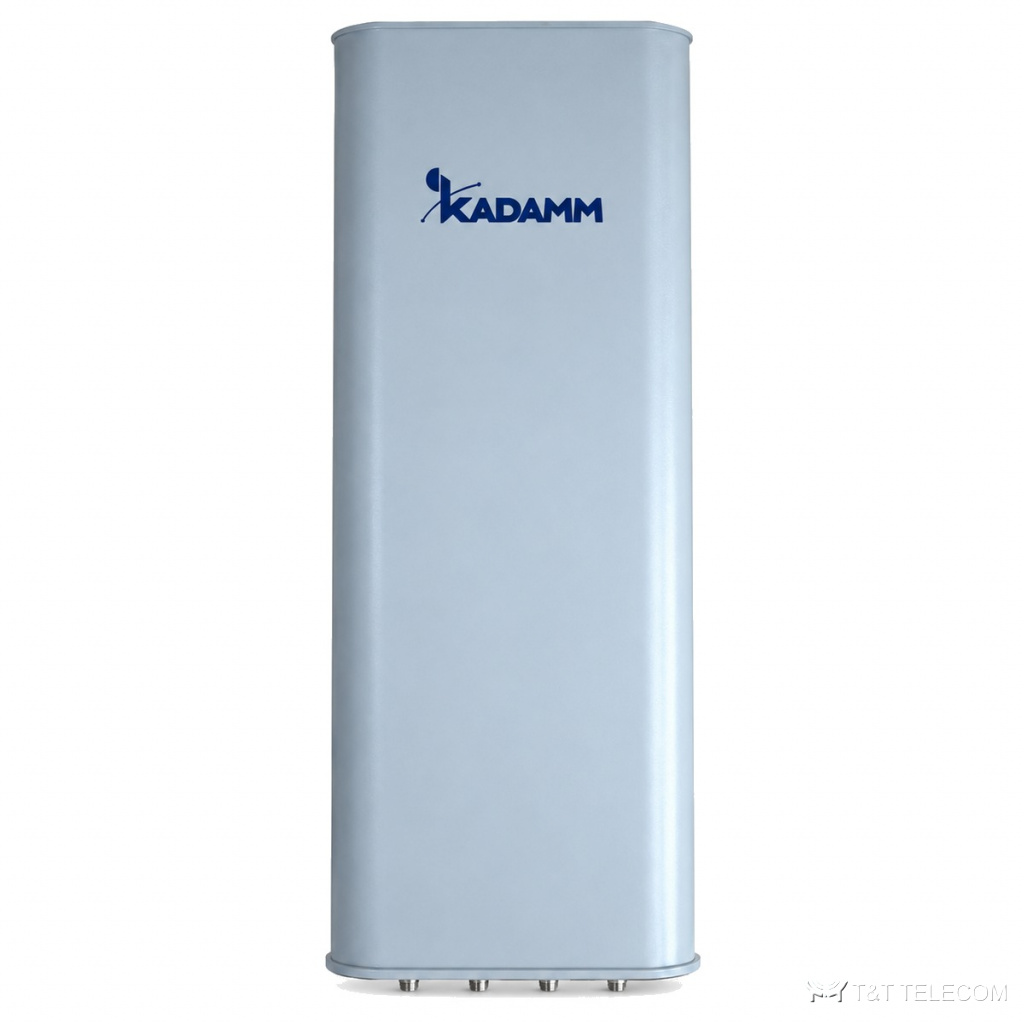

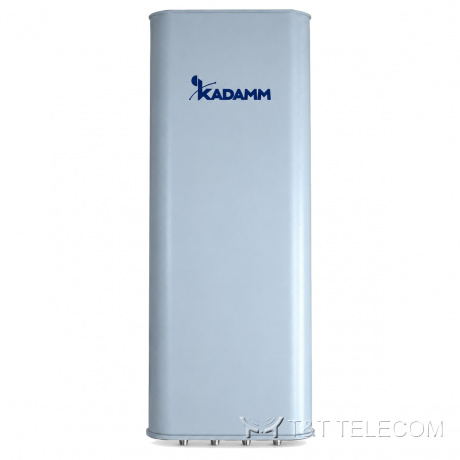

KADAMM K850233817 — антенна с формированием диаграммы направленности (beamforming) TDD 2300–2690 / 3300–3800 МГц, RET
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K850233817 — антенна 5G с формированием луча. K850233817 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K850233817: полоса 2300–3800 МГц; усиление 16,3 дБи; ширина луча 90°/65°; поляризация ± 45°; разъёмы 8×4.3-10; мощность до уточняйте у менеджера.
Для каких задач
- Диапазоны K850233817: LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Сельские и трассовые соты, где нужна дальность — K850233817.
- Модернизация площадок: замена старых антенн на K850233817 без смены опоры.
Технические характеристики
Массив TDD (beamforming) 2300–2690 / 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥22 |
| Шаг между колонками массива | 58(0,48 λ при 2495 МГц,0,68 λ при 3550 МГц) мм |
TDD: одноколонный луч
| Параметр | 2300–2690 МГц | 3300–3800 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 95 ± 15° | 70 ± 15° |
| Коэффициент усиления, дБи | 14,3 ± 0,9 | 14,8 ± 1 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,6 ± 0,6° | 5,8 ± 0,5° |
| Поляризационная развязка (0°), дБ | более 15 | более 15 |
| Поляризационная развязка (±60°), дБ | более 6 | более 6 |
| Коэффициент защитного действия (вперёд/назад), дБ | более 22 | более 25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | более 14 | более 13 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 2300–2690 МГц | 3300–3800 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 16,0 ± 0,9 | 16,3 ± 1,0 |
| SPR (±60°), % | ≥87 | ≥87 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,6 ± 0,6° | 5,8 ± 0,5° |
| Коэффициент защитного действия (вперёд/назад), дБ | более 24 | более 26 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | более 14 | более 13 |
TDD: сервисный луч
| Параметр | 2300–2690 МГц | 3300–3800 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 19,8 ± 0,9 | 20,1 ± 0,9 |
| Ширина луча на 0° по уровню −3 дБ | 27 ± 4° | 22 ± 4° |
| Подавление боковых лепестков луча на 0°, дБ | более 12 | более 12 |
| Поляризационная развязка луча на 0° (осевая), дБ | более 18 | более 18 |
| Коэффициент защитного действия луча на 0°, дБ | более 27 | более 28 |
| Усиление луча на ±30°, дБи | 17,0 ± 0,8 | 18,3 ± 0,8 |
Общие параметры
| Параметр | Значение |
|---|---|
| Протокол RET | AISG 2.0/3GPP |
| Грозозащита | Разрядники 3 кА / 5 кА (8/20 мкс) по цепям AISG |
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 9 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 998 × 270 × 140 мм |
| Размеры упаковки | 1340 × 365 × 220 мм |
| Масса антенны | 12,9 кг |
| Масса монтажного комплекта | 4,4 кг |
| Масса в упаковке | 19 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 294 / 91 / 349 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы K850233817: 2300–3800 МГц.
- Усиление K850233817 — 16,3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K850233817: в горизонтальной плоскости 90°/65°, в вертикальной 7,6 ± 0,6° / 5,8 ± 0,5°.
- Наклон луча K850233817: 2–12°.
- Под разъёмы K850233817 (8×4.3-10) подбирают джамперы и переходы.
- Монтаж K850233817: Ø50–Ø115 мм; ветровая нагрузка 294 / 91 / 349 Н.
- Габариты и масса K850233817: 998 × 270 × 140 мм, 12,9 кг.
Поставка и документы
Подберём KADAMM K850233817 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K850233817?
Ø.50–Ø115 мм
Что нужно для подбора K850233817?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K850233817.
Какие частоты поддерживает K850233817?
Рабочая полоса K850233817 — 2300–3800 МГц. Это LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
