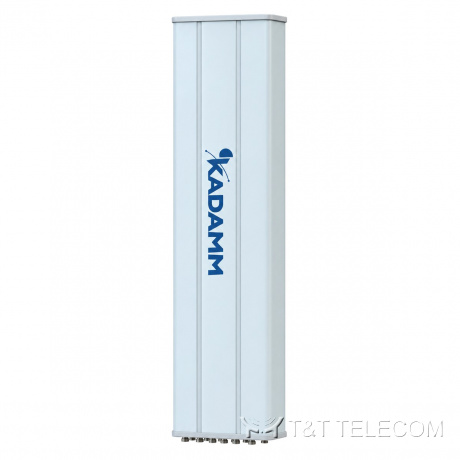

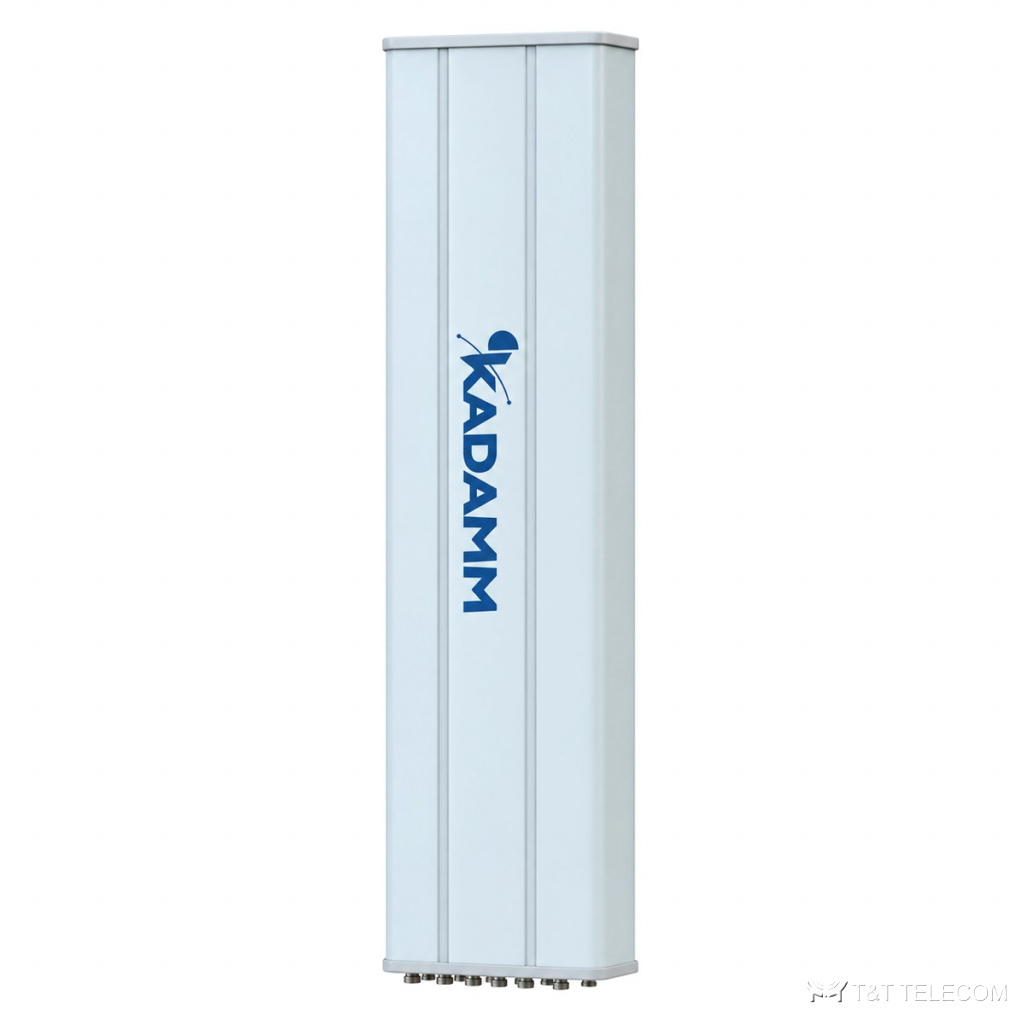

KADAMM K861266R12 — антенна базовой станции с массивами FDD и TDD в одном корпусе. K861266R12 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K861266R12: полоса 2490–3800 МГц и 698–862 МГц и 880–960 МГц и 1710–2170 МГц; усиление 17,2 дБи; ширина луча 65°/65°/65°/65°; поляризация ± 45°; разъёмы 16×4.3-10; мощность до 400 Вт.
Для каких задач
- Через K861266R12 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Макросоты городских и пригородных сетей — K861266R12 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K861266R12 без смены опоры.
Технические характеристики
Массив TDD (beamforming) 2490–2690 / 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 при наклоне 2–5°; ≥25 при наклоне 6–12° |
| Развязка между портами разных поляризаций, дБ | ≥ 22 |
| Шаг между колонками массива | 55(0,47 λ при 2590 МГц,0,65 λ при 3550 МГц) мм |
TDD: одноколонный луч
| Параметр | 2490–2690 МГц | 3300–3800 МГц |
|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80 ± 15° | 65 ± 15° |
| Коэффициент усиления, дБи | 14,3 ± 0,4 | 14,8 ± 0,4 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥6,5° | ≥4,5° |
| Поляризационная развязка (0°), дБ | ≥15 |
| Поляризационная развязка (±60°), дБ | ≥10 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥22 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 |
TDD: широковещательный луч (BCH)
| Параметр | 2490–2690 МГц | 3300–3800 МГц |
|---|
| Коэффициент усиления, дБи | 16,5 ± 0,7 | 16,5 ± 0,8 |
| SPR (±60°), % | ≥90 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥6,5° | ≥4,5° |
| Поляризационная развязка (0°), дБ | ≥18 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 |
TDD: сервисный луч
| Параметр | 2490–2690 МГц | 3300–3800 МГц |
|---|
| Усиление луча на 0°, дБи | 20 ± 0,8 | 21 ± 0,8 |
| Ширина луча на 0° по уровню −3 дБ | ≤28° |
| Подавление боковых лепестков луча на 0°, дБ | ≥10 |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥18 |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 |
| Усиление луча на ±30°, дБи | 18 ± 0,8 | 19 ± 0,8 |
Массив R1: 698–862 МГц
| Параметр | 698–803 МГц | 790–862 МГц |
|---|
| Поляризация | ±45° |
| Усиление во всём диапазоне наклонов, дБи | 13,9 ± 0,7 | 14,4 ± 0,6 |
| Коэффициент усиления, дБи | 14,0 | 14,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 6° | 67 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,0 ± 0,9° | 9,9 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 20 | более 22 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 18 |
| Подавление первого бокового лепестка, дБ | более 15 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 400 Вт |
| Грозозащита | Заземление по постоянному току |
Массив R2: 880–960 МГц
| Параметр | 880–960 МГц |
|---|
| Поляризация | ±45° |
| Усиление во всём диапазоне наклонов, дБи | 14,9 ± 0,6 |
| Коэффициент усиления, дБи | 15,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,1 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 23 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 400 Вт |
| Грозозащита | Заземление по постоянному току |
Массив B1: 1710–2170 МГц
| Параметр | 1710–1990 МГц | 1920–2170 МГц |
|---|
| Поляризация | ±45° |
| Усиление во всём диапазоне наклонов, дБи | 16,3 ± 0,6 | 16,6 ± 0,6 |
| Коэффициент усиления, дБи | 16,5 | 16,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° | 64 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,9 ± 0,4° | 6,3 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 20 |
| Подавление первого бокового лепестка, дБ | более 16 | более 15 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 |
| Грозозащита | Заземление по постоянному току |
Массив Y1: 2490–2690 МГц
| Параметр | 2490–2690 МГц |
|---|
| Поляризация | ±45° |
| Усиление во всём диапазоне наклонов, дБи | 17,0 ± 0,6 |
| Коэффициент усиления, дБи | 17,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 61 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,0 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 19 |
| Подавление первого бокового лепестка, дБ | более 15 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|
| Разъёмы | TDD:1 × вилка MQ4+MQ5; FDD:8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 379 × 177 мм |
| Размеры упаковки | 2465 × 485 × 275 мм |
| Масса антенны | 34 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 44,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 936 / 294 / 1046 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K861266R12 — 2490–3800 МГц и 698–862 МГц и 880–960 МГц и 1710–2170 МГц.
- Усиление K861266R12 — 17,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K861266R12: в горизонтальной плоскости 65°/65°/65°/65°, в вертикальной ≥6,5° / ≥4,5°.
- Наклон луча K861266R12: 2–12°.
- Разъёмы K861266R12 — 16×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K861266R12: Ø50–Ø115 мм; ветровая нагрузка 936 / 294 / 1046 Н.
- Габариты и масса K861266R12: 2080 × 379 × 177 мм, 34 кг.
Поставка и документы
Подберём KADAMM K861266R12 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K861266R12?
Рабочая полоса K861266R12 — 2490–3800 МГц и 698–862 МГц и 880–960 МГц и 1710–2170 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K861266R12?
16×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K861266R12?
17,2 дБи. Ширина луча — 65°/65°/65°/65°.
