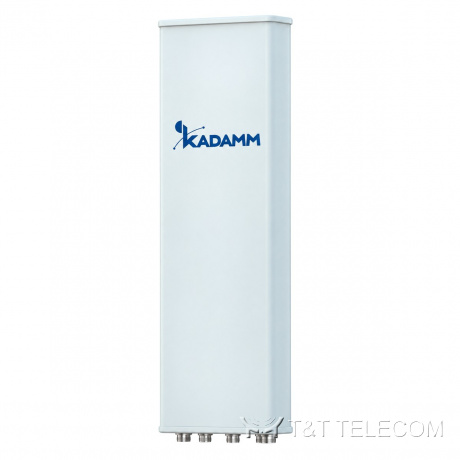

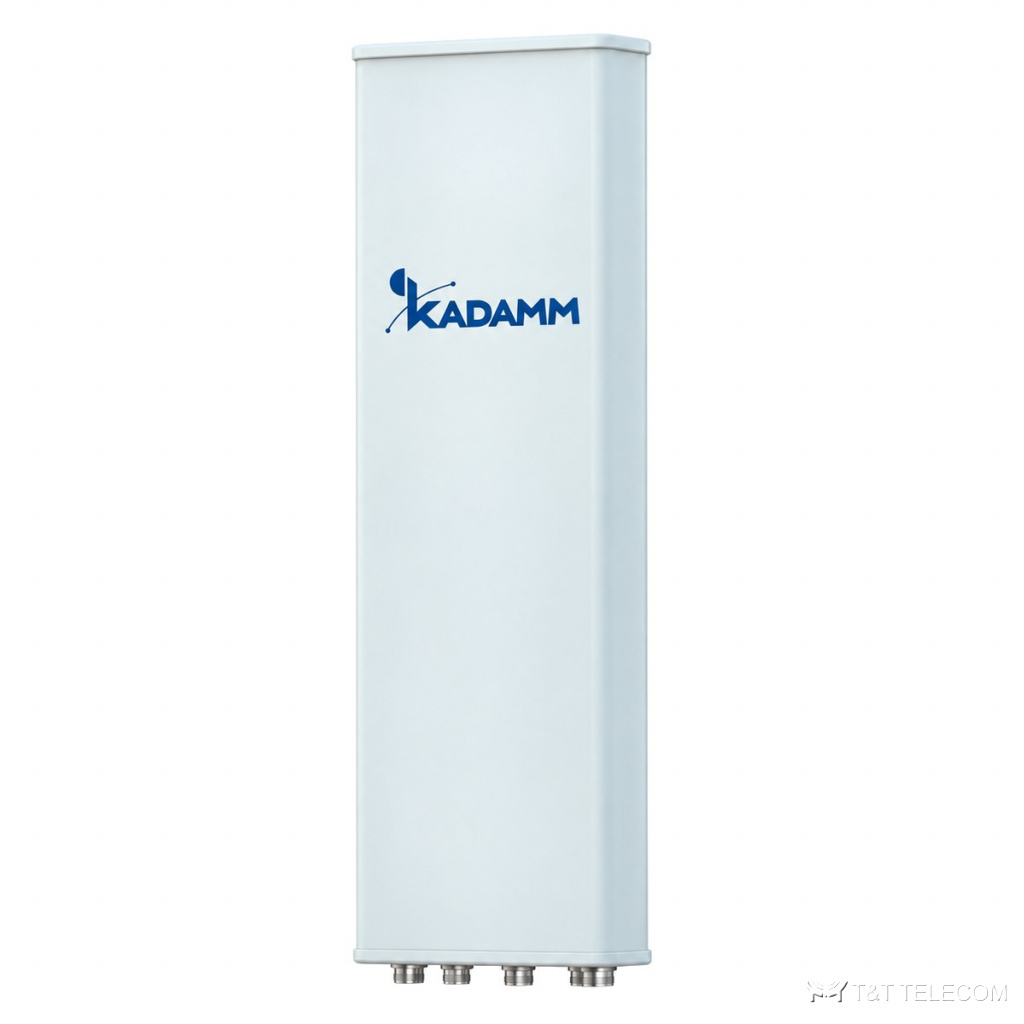

KADAMM K850253618 — антенна 5G с формированием луча. На мачте или крыше K850253618 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K850253618: полоса 2496–3600 МГц; усиление 17,5 дБи; ширина луча 70°/60°; поляризация ± 45°; мощность до 100 Вт.
Область применения
- Полоса K850253618 охватывает LTE-2600.
- Макросоты городских и пригородных сетей — K850253618 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K850253618 без смены опоры.
Технические характеристики
Массив TDD (beamforming) 2496–2690 / 3400–3600 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|
| Поляризация | ± 45° |
| Электрический наклон | 6° |
| Допуск электрического наклона | ± 1,5° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥27 |
| Развязка между портами разных поляризаций, дБ | ≥ 28 |
TDD: одноколонный луч
| Параметр | 2496–2690 МГц | 3400–3600 МГц |
|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 15° | 60 ± 15° |
| Коэффициент усиления, дБи | ≥17 | ≥18 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥5° | ≥4° |
| Поляризационная развязка (0°), дБ | ≥18 | ≥18 |
| Поляризационная развязка (±60°), дБ | ≥10 | ≥10 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≤−16 | ≤−14 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 2496–2690 МГц | 3400–3600 МГц |
|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | 65 ± 5° |
| Коэффициент усиления, дБи | ≥17 | ≥17,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥5° | ≥4° |
| Поляризационная развязка (0°), дБ | ≥22 | / |
| Поляризационная развязка (±60°), дБ | ≥10 | / |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥28 | ≥28 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≤−15 | ≤−15 |
TDD: сервисный луч
| Параметр | 2496–2690 МГц | 3400–3600 МГц |
|---|
| Усиление луча на 0°, дБи | ≥21 | ≥21,5 |
| Ширина луча на 0° по уровню −3 дБ | ≤32° | ≤29° |
| Подавление боковых лепестков луча на 0°, дБ | ≤−12 | ≤−12 |
Общие параметры
| Параметр | Значение |
|---|
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1365 × 320 × 105 мм |
| Размеры упаковки | 1475 × 410 × 220 мм |
| Масса антенны | 13,9 кг |
| Масса монтажного комплекта | 4,8 кг |
| Масса в упаковке | 21,6 кг |
| Материал радома | ПВХ |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K850253618: 2496–3600 МГц.
- Коэффициент усиления K850253618 — 17,5 дБи; больше усиление — уже луч.
- Ширина луча K850253618: в горизонтальной плоскости 70°/60°, в вертикальной ≥5° / ≥4°.
- Наклон луча K850253618: 6°.
- Монтаж K850253618: Ø50–Ø115 мм.
- Габариты и масса K850253618: 1365 × 320 × 105 мм, 13,9 кг.
Поставка и документы
Поставляем KADAMM K850253618 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K850253618?
Ø.50–Ø115 мм
Что нужно для подбора K850253618?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K850253618.
Какие частоты поддерживает K850253618?
Рабочая полоса K850253618 — 2496–3600 МГц. Это LTE-2600.
