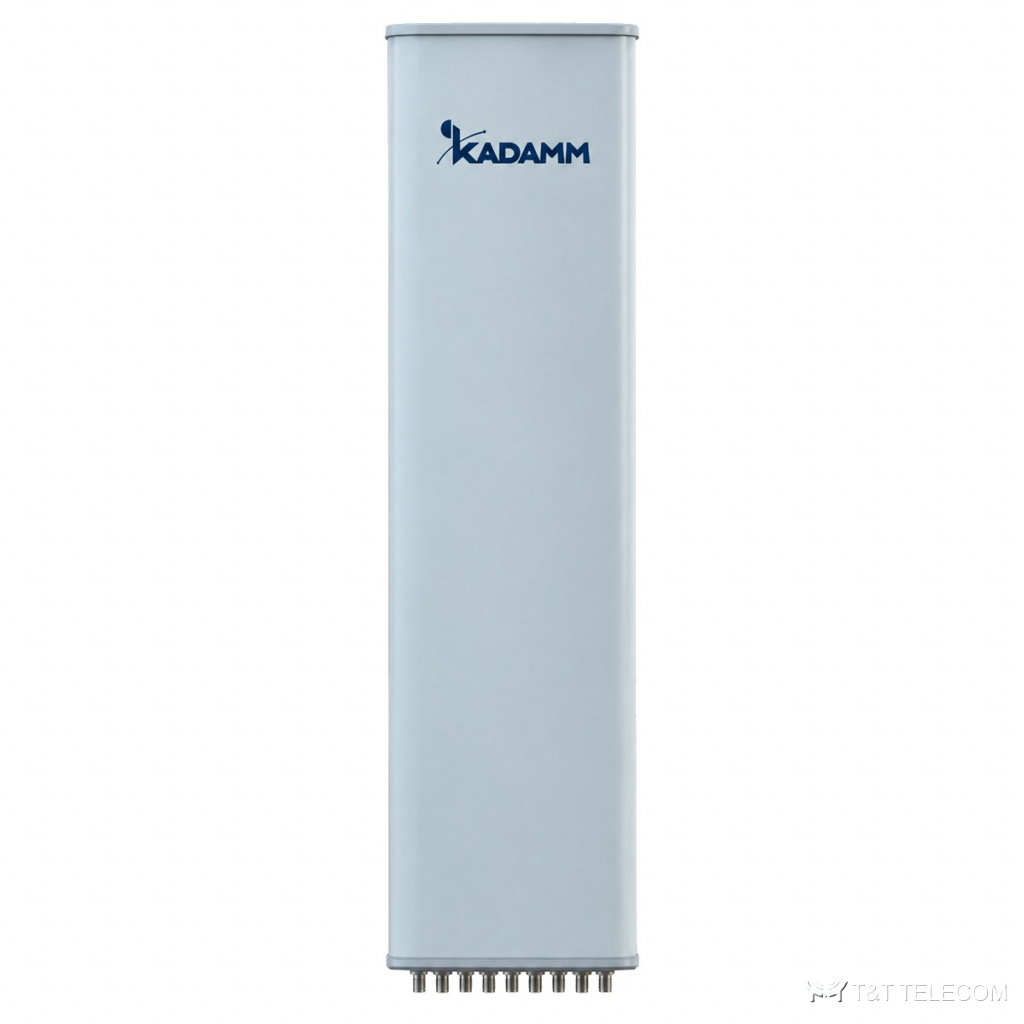

KADAMM K850252617 — антенна с формированием диаграммы направленности (beamforming) TDD 2496–2690 МГц, 16,2 дБи, RET

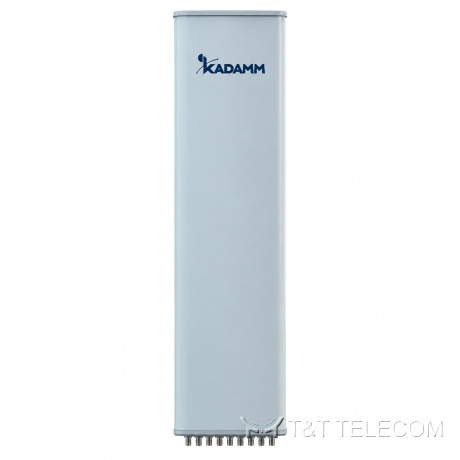

KADAMM K850252617 — антенна с формированием диаграммы направленности (beamforming) TDD 2496–2690 МГц, 16,2 дБи, RET
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM K850252617 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM K850252617 — антенна 5G с формированием луча. На мачте или крыше K850252617 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K850252617: полоса 2496–2690 МГц; усиление 16,2 дБи; ширина луча 90°; поляризация ± 45°; разъёмы 8×4.3-10; мощность до уточняйте у менеджера.

Для каких задач

  • Полоса K850252617 охватывает LTE-2600.
  • Сельские и трассовые соты, где нужна дальность — K850252617.
  • Модернизация площадок: замена старых антенн на K850252617 без смены опоры.

Технические характеристики

Массив TDD (beamforming) 2496–2690 МГц: общие и калибровочные параметры

ПараметрЗначение
Поляризация± 45°
Электрический наклон2–10°
Допуск электрического наклона± 1°
Коэффициент связи калибровочного порта с портами антенны, дБ26 ± 2
КСВН портов1,5
Развязка между портами одной поляризации, дБ≥23
Развязка между портами разных поляризаций, дБ≥25

TDD: одноколонный луч

Параметр2496–2690 МГц
Ширина ДН по уровню −3 дБ, горизонтальная плоскость90 ± 9°
Коэффициент усиления, дБи16,2 ± 0,7
Ширина ДН по уровню −3 дБ, вертикальная плоскость4,9 ± 0,4°
Поляризационная развязка (0°), дБ15
Поляризационная развязка (±60°), дБ10
Коэффициент защитного действия (вперёд/назад), дБ26
Подавление первого бокового лепестка (вертикальная плоскость), дБ16

TDD: широковещательный луч (BCH) 65°

Параметр2496–2690 МГц
Ширина ДН по уровню −3 дБ, горизонтальная плоскость68 ± 7°
Коэффициент усиления, дБи16,2 ± 0,7
Ширина ДН по уровню −3 дБ, вертикальная плоскость5 ± 0,4°
Поляризационная развязка (0°), дБ15
Поляризационная развязка (±60°), дБ10
Коэффициент защитного действия (вперёд/назад), дБ26
Подавление первого бокового лепестка (вертикальная плоскость), дБ16

TDD: сервисный луч

Параметр2496–2690 МГц
Усиление луча на 0°, дБи21,5 ± 0,7
Ширина луча на 0° по уровню −3 дБ27°
Подавление боковых лепестков луча на 0°, дБ11
Поляризационная развязка луча на 0° (осевая), дБ18
Коэффициент защитного действия луча на 0°, дБ28

Общие параметры

ПараметрЗначение
Протокол RETAISG 2.0/3GPP
ГрозозащитаРазрядники 3 кА / 5 кА (8/20 мкс) по цепям AISG
Максимальная мощность на порт (при 50 °C)уточняйте у менеджера

Механика и условия эксплуатации

ПараметрЗначение
Разъёмы9 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)1495 × 270 × 140 мм
Размеры упаковки1835 × 365 × 220 мм
Масса антенны16,4 кг
Масса монтажного комплекта5,4 кг
Масса в упаковке24,5 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)337 / 112 / 594 Н
Максимальная скорость ветра216 км/ч
Материал радомаСтеклопластик
Цвет радомаСерый
Механический наклон0–10°
Рабочая температура−40…+60 °C

На что смотреть при выборе

  • Сверьте частоты своей сети с полосой K850252617 — 2496–2690 МГц.
  • Коэффициент усиления K850252617 — 16,2 дБи; больше усиление — уже луч.
  • Ширина луча K850252617: в горизонтальной плоскости 90°, в вертикальной 4,9 ± 0,4°.
  • Наклон луча K850252617: 2–10°.
  • Разъёмы K850252617 — 8×4.3-10; кабельные сборки готовят под них заранее.
  • Монтаж K850252617: ветровая нагрузка 337 / 112 / 594 Н.
  • Габариты и масса K850252617: 1495 × 270 × 140 мм, 16,4 кг.

Поставка и документы

Подберём KADAMM K850252617 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Что нужно для подбора K850252617?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K850252617.

Какие частоты поддерживает K850252617?
Рабочая полоса K850252617 — 2496–2690 МГц. Это LTE-2600.

Какой разъём у K850252617?
8×4.3-10. Другие исполнения — уточняйте при заказе.
