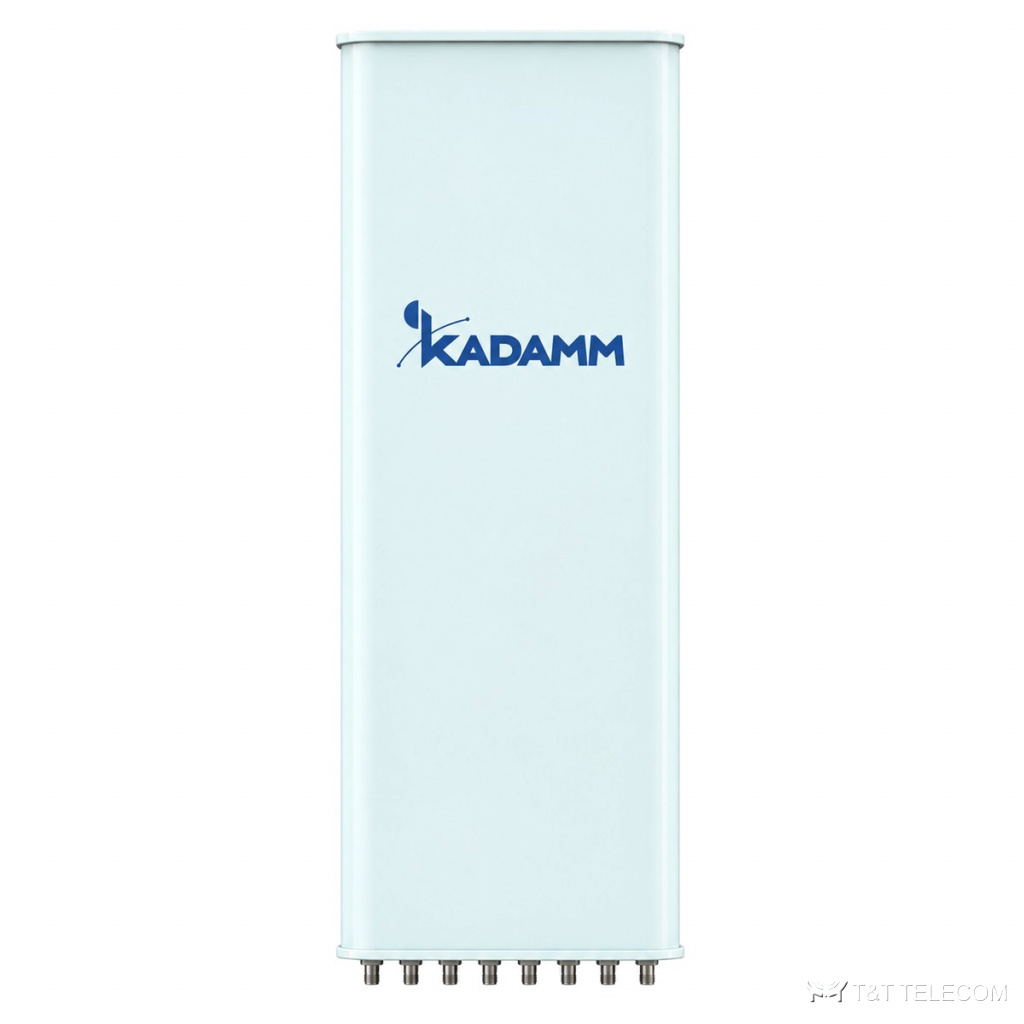

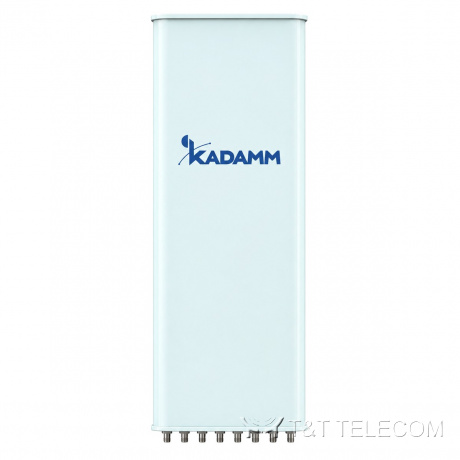

KADAMM K840902719 — пятидиапазонная гибридная секторная антенна 698–960 / 4×1710–2690 МГц, 18,5 дБи, 10 портов, RET
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K840902719: гибридная антенна базовой станции. Задача K840902719 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K840902719: полоса 698–960 МГц и 1710–2690 МГц; усиление 18,5 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 10×4.3-10; мощность до 400 Вт.
Область применения
- Через K840902719 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K840902719.
- Добавление диапазонов на существующей площадке через порты K840902719.
Технические характеристики
Массив R1: 698–960 МГц
| Параметр | 698–790 МГц | 790–880 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление во всём диапазоне наклонов, дБи | 15,5 ± 0,6 | 16,1 ± 0,4 | 16,5 ± 0,5 |
| Коэффициент усиления, дБи | 15,6 | 16,3 | 16,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6° | 66 ± 5° | 62 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,8 ± 0,7° | 7,7 ± 0,6° | 7,3 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 19 | более 18 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | более 15 | более 15 |
| Электрический наклон | 2–12° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Массив Y1/Y3: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 16,7 ± 0,6 | 17,2 ± 0,5 | 17,3 ± 0,5 | 17,0 ± 0,6 |
| Коэффициент усиления, дБи | 16,9 | 17,5 | 17,6 | 17,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6° | 63 ± 5° | 61 ± 5° | 65 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,4 ± 0,6° | 6,7 ± 0,6° | 5,6 ± 0,5° | 5,3 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 16 | более 15 | более 15 |
| Подавление первого бокового лепестка, дБ | более 16 | более 15 | более 15 | более 15 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y2/Y4: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Направления лучей по азимуту | ± 29° | ± 28° | ± 25° | ± 23° |
| Усиление при среднем наклоне, дБи | 16,5 | 17,6 | 18,5 | 18,2 |
| Усиление во всём диапазоне наклонов, дБи | 16,3 ± 0,8 | 17,4 ± 0,8 | 18,3 ± 0,8 | 18,0 ± 0,1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 33 ± 3° | 30 ± 3° | 27 ± 3° | 24 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5 ± 0,5° | 6,5 ± 0,5° | 5,8 ± 0,4° | 5,2 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 | более 26 | более 25 |
| Подавление первого бокового лепестка, дБ | более 16 | более 15 | более 15 | более 15 |
| Электрический наклон | 2–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥15 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 10 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2780 × 355 × 165 мм |
| Размеры упаковки | 3105 × 460 × 260 мм |
| Масса антенны | 37,8 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 48,8 кг |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K840902719 — 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления K840902719 — 18,5 дБи; больше усиление — уже луч.
- Ширина луча K840902719: в горизонтальной плоскости 65°/65°, в вертикальной 8,8 ± 0,7° / 7,7 ± 0,6° / 7,3 ± 0,5°.
- Наклон луча K840902719: 2–12° / 2–10°.
- Под разъёмы K840902719 (10×4.3-10) подбирают джамперы и переходы.
- Монтаж K840902719: Ø50–Ø115 мм.
- Габариты и масса K840902719: 2780 × 355 × 165 мм, 37,8 кг.
Поставка и документы
KADAMM K840902719 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у K840902719?
18,5 дБи. Ширина луча — 65°/65°.
Как крепится K840902719?
Ø.50–Ø115 мм
Что нужно для подбора K840902719?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K840902719.
