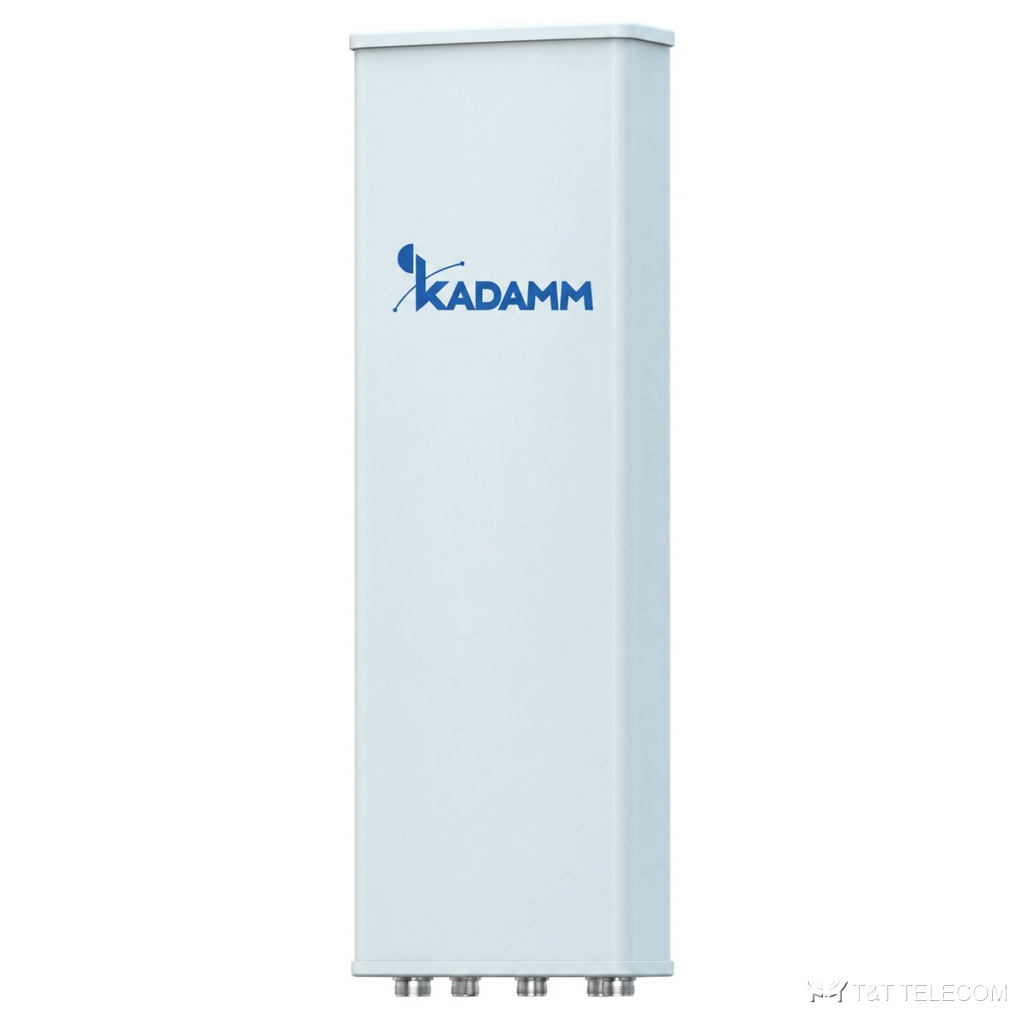

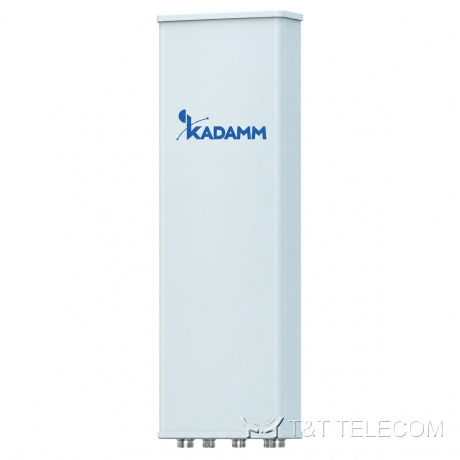

KADAMM K850343615 — антенна с формированием диаграммы направленности (beamforming) TDD 3400–3600 МГц, 15,5 дБи, 8 портов
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K850343615 — антенна 5G с формированием луча. K850343615 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K850343615: полоса 3400–3600 МГц; усиление 15,5 дБи; ширина луча 100°/90°; поляризация ± 45°; разъёмы 8×N; мощность до уточняйте у менеджера.
Где применяют
- Сельские и трассовые соты, где нужна дальность — K850343615.
- Модернизация площадок: замена старых антенн на K850343615 без смены опоры.
Технические характеристики
Массив TDD (beamforming) 3400–3600 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 6° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥28 |
| Развязка между портами разных поляризаций, дБ | ≥ 30 |
TDD: одноколонный луч
| Параметр | 3400–3500 МГц | 3500–3600 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 95 ± 15° | 85 ± 15° |
| Коэффициент усиления, дБи | более 14 | более 15 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥6,5° | ≥6° |
| Поляризационная развязка (0°), дБ | ≥18 | |
| Поляризационная развязка (±60°), дБ | ≥10 | |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 | |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 | |
TDD: широковещательный луч (BCH) 65°
| Параметр | 3400–3500 МГц | 3500–3600 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | |
| Коэффициент усиления, дБи | более 14,5 | более 15,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥6,5° | ≥6° |
| Поляризационная развязка (0°), дБ | ≥22 | |
| Поляризационная развязка (±60°), дБ | ≥10 | |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥28 | |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥16 | |
TDD: сервисный луч
| Параметр | 3400–3500 МГц | 3500–3600 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | ≥20 | ≥21 |
| Ширина луча на 0° по уровню −3 дБ | ≤34° | ≤32° |
| Подавление боковых лепестков луча на 0°, дБ | ≥12 | |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥22 | |
| Коэффициент защитного действия луча на 0°, дБ | ≥28 | |
Общие параметры
| Параметр | Значение |
|---|---|
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 9 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1000 × 220 × 100 мм |
| Размеры упаковки | 1290 × 315 × 185 мм |
| Масса антенны | 6,5 кг |
| Масса монтажного комплекта | 4 кг |
| Масса в упаковке | 12,6 кг |
| Материал радома | ASA-пластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −55…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы K850343615: 3400–3600 МГц.
- Коэффициент усиления K850343615 — 15,5 дБи; больше усиление — уже луч.
- Ширина луча K850343615: в горизонтальной плоскости 100°/90°, в вертикальной ≥6,5° / ≥6°.
- Наклон луча K850343615: 6°.
- Разъёмы K850343615 — 8×N; кабельные сборки готовят под них заранее.
- Монтаж K850343615: Ø50–Ø115 мм.
- Габариты и масса K850343615: 1000 × 220 × 100 мм, 6,5 кг.
Поставка и документы
KADAMM K850343615 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у K850343615?
15,5 дБи. Ширина луча — 100°/90°.
Как крепится K850343615?
Ø.50–Ø115 мм
Что нужно для подбора K850343615?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K850343615.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM K850343615 — техническое описание 208.93 КБ
