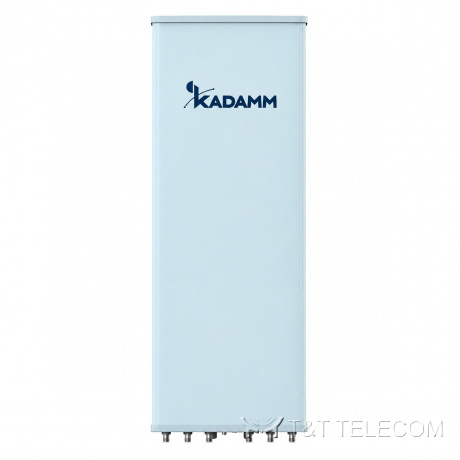

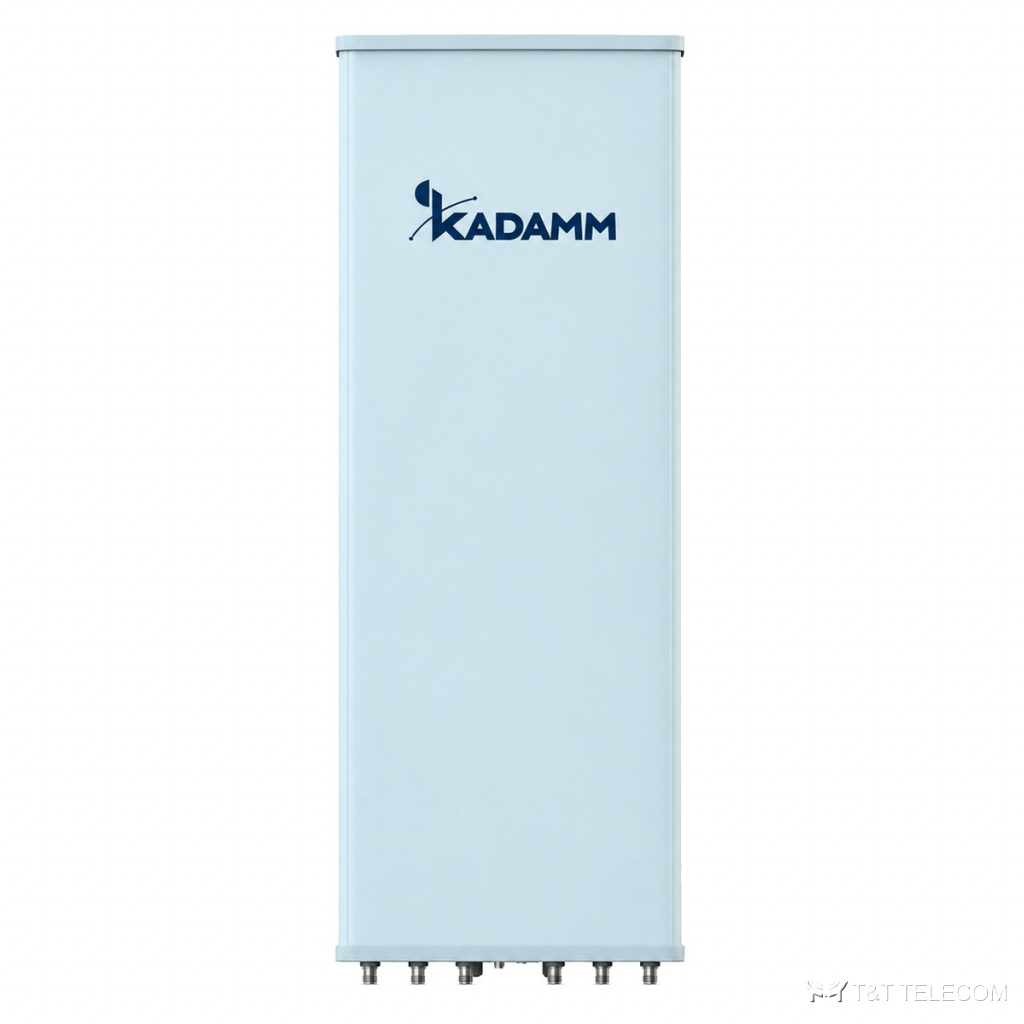

KADAMM K861166R29 — комбинированная антенна TDD 2300–2690 + FDD 2×698–960 / 2×1427–2690 МГц, 18,3 дБи, 16 портов, RET
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K861166R29 — антенна базовой станции с массивами FDD и TDD в одном корпусе. На мачте или крыше K861166R29 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K861166R29: полоса 2300–2690 МГц и 698–960 МГц и 1427–2690 МГц; усиление 18,3 дБи; ширина луча 12°; поляризация ± 45°; разъёмы 16×4.3-10; мощность до 400 Вт.
Область применения
- Полоса K861166R29 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Сельские и трассовые соты, где нужна дальность — K861166R29.
- Добавление диапазонов на существующей площадке через порты K861166R29.
Технические характеристики
Массив TDD (beamforming) 2300–2690 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥ 22 |
| Шаг между колонками массива | 60 мм(0,5 λ при 2495 МГц) мм |
TDD: одноколонный луч
| Параметр | 2300–2400 МГц | 2490–2690 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 95 ± 15° | 90 ± 15° |
| Коэффициент усиления, дБи | 15,5 ± 0,9 | 16,1 ± 0,9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,3 ± 0,6° | 4,8 ± 0,4° |
| Поляризационная развязка (0°), дБ | ≥15 | ≥15 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥22 | ≥23 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 | ≥15 |
TDD: широковещательный луч (BCH)
| Параметр | 2300–2400 МГц | 2490–2690 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 60 ± 5° | 60 ± 5° |
| Коэффициент усиления, дБи | 17,5 ± 0,9 | 18 ± 0,9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,3 ± 0,6° | 4,8 ± 0,4° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 | ≥15 |
TDD: сервисный луч
| Параметр | 2300–2400 МГц | 2490–2690 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 21,3 ± 0,9 | 21,5 ± 0,9 |
| Ширина луча на 0° по уровню −3 дБ | 24 ± 3° | 22 ± 3° |
| Подавление боковых лепестков луча на 0°, дБ | ≥10 | ≥10 |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥18 | ≥18 |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 | ≥25 |
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 13 | 13,5 | 13,7 | 14 |
| Усиление во всём диапазоне наклонов, дБи | 12,8 ± 0,7 | 13,3 ± 0,6 | 13,5 ± 0,6 | 13,7 ± 0,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 6° | 68 ± 5° | 67 ± 5° | 65 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15,4 ± 1,2° | 14,1 ± 1° | 13,6 ± 0,8° | 12,7 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 20 | более 21 | более 21 | более 22 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 18 | более 18 | более 18 |
| Подавление первого бокового лепестка, дБ | более 15 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | R1//R2≥25 R1,R2//остальные≥26 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y2: 2×1427–2690 МГц
| Параметр | 1427–1518 МГц | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление при среднем наклоне, дБи | 15,4 | 16,5 | 17,2 | 17,8 | 18,3 |
| Усиление во всём диапазоне наклонов, дБи | 15,1 ± 0,7 | 16,3 ± 0,6 | 17 ± 0,6 | 17,6 ± 0,6 | 18 ± 0,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 72 ± 8° | 68 ± 6° | 66 ± 6° | 62 ± 6° | 58 ± 7° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,5 ± 0,8° | 6,8 ± 0,7° | 6,1 ± 0,6° | 5,3 ± 0,5° | 4,8 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 23 | более 25 | более 25 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 18 | более 18 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 16 | более 15 | более 15 |
| Электрический наклон | 2–12° | ||||
| КСВН | менее 1,5 | ||||
| Развязка между входами одной системы, дБ | ≥23 ≥25 | ||||
| Развязка между входами разных систем, дБ | ≥25 ≥25 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | ||||
| Блок RET | KADAMM RET-800232114 | ||||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | TDD:1 × вилка MQ4+MQ5; FDD:8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 499 × 198 мм |
| Размеры упаковки | 1790 × 565 × 250 мм |
| Масса антенны | 34 кг |
| Масса монтажного комплекта | 5,6 кг |
| Масса в упаковке | 45,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 525 / 150 / 710 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы K861166R29: 2300–2690 МГц и 698–960 МГц и 1427–2690 МГц.
- Усиление K861166R29 — 18,3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K861166R29: в горизонтальной плоскости 12°, в вертикальной 5,3 ± 0,6° / 4,8 ± 0,4°.
- Наклон луча K861166R29: 2–12°.
- Разъёмы K861166R29 — 16×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K861166R29: Ø50–Ø115 мм; ветровая нагрузка 525 / 150 / 710 Н.
- Габариты и масса K861166R29: 1499 × 499 × 198 мм, 34 кг.
Поставка и документы
Поставляем KADAMM K861166R29 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K861166R29?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K861166R29.
Какие частоты поддерживает K861166R29?
Рабочая полоса K861166R29 — 2300–2690 МГц и 698–960 МГц и 1427–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K861166R29?
16×4.3-10. Другие исполнения — уточняйте при заказе.
