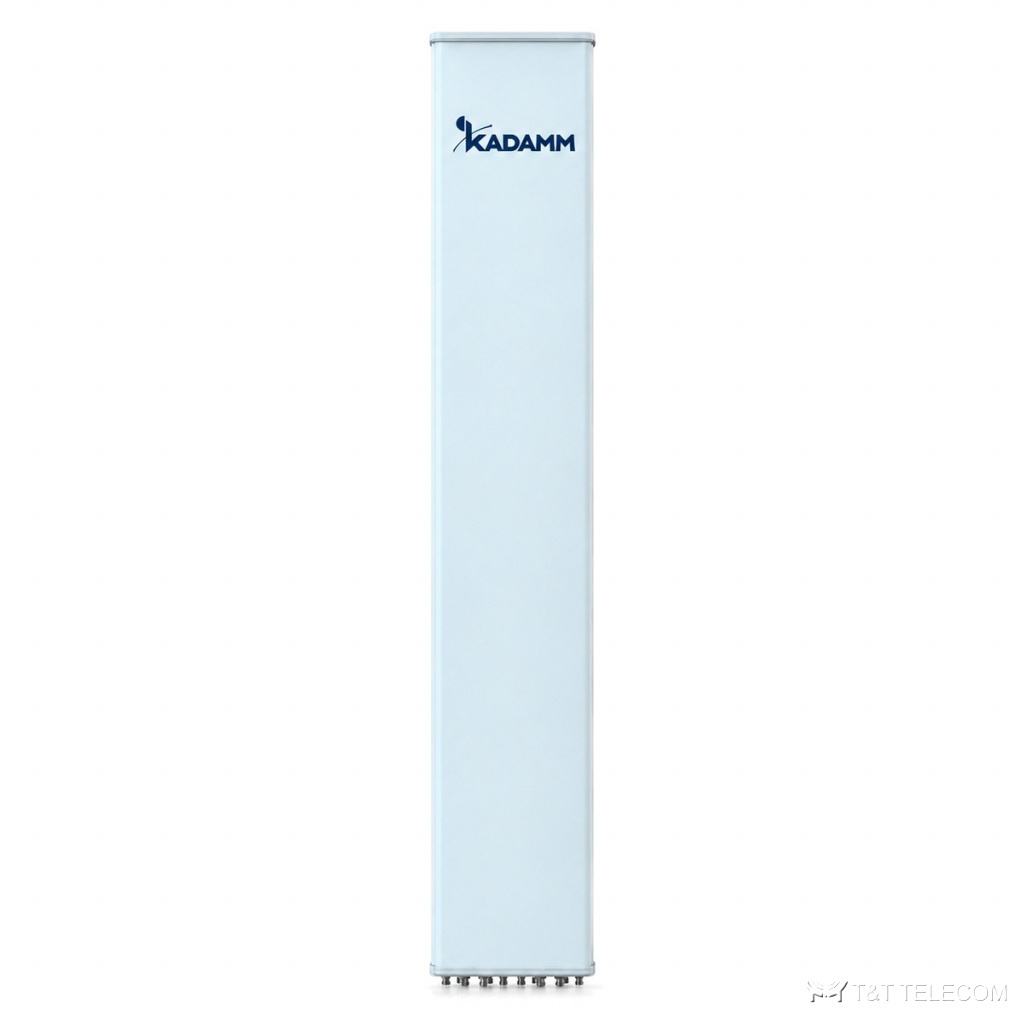

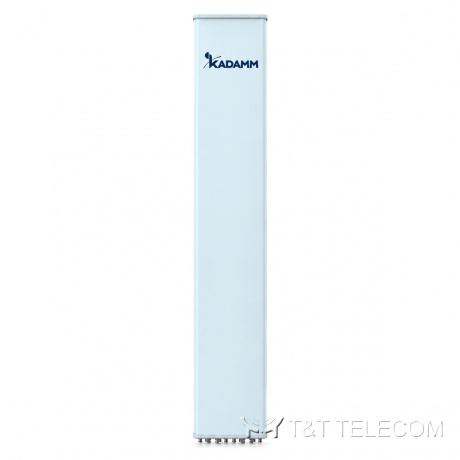

KADAMM K840702719 — пятидиапазонная гибридная секторная антенна 698–960 / 4×1710–2690 МГц, 19,6 дБи, 10 портов, RET
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K840702719: гибридная антенна базовой станции. Задача K840702719 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K840702719: полоса 698–960 МГц и 1710–2690 МГц; усиление 19,6 дБи; ширина луча 65°; поляризация ±45°; разъёмы 10×4.3-10; мощность до 400 Вт.
Для каких задач
- Полоса K840702719 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K840702719.
- Модернизация площадок: замена старых антенн на K840702719 без смены опоры.
Технические характеристики
Массив R1: 698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 15,5 | 15,7 | 16,1 | 16,2 |
| Усиление во всём диапазоне наклонов, дБи | 15,3 ± 0,5 | 15,5 ± 0,6 | 15,9 ± 0,5 | 16,0 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 5° | 66 ± 5° | 63 ± 5° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,9 ± 0,7° | 8,2 ± 0,5° | 8 ± 0,4° | 7,5 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 25 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 17 | более 18 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Направления лучей по азимуту | ± 29° | ± 27° | ± 24° | ± 22° |
| Усиление при среднем наклоне, дБи | 18,6 | 19,2 | 19,6 | 19,4 |
| Усиление во всём диапазоне наклонов, дБи | 18,4 ± 0,8 | 19,0 ± 0,7 | 19,4 ± 0,6 | 19,2 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 35 ± 3° | 32 ± 3° | 31 ± 3° | 30 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,2 ± 0,5° | 6,2 ± 0,4° | 5,4 ± 0,5° | 5,0 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 | более 26 | более 25 |
| Подавление первого бокового лепестка, дБ | более 16 | |||
| Электрический наклон | 2–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами, дБ | более 15 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Блок RET | KADAMM RET-800232114 | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 10 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2680 × 355 × 165 мм |
| Размеры упаковки | 3075 × 460 × 260 мм |
| Масса антенны | 35,5 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 47,2 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1209 / 375 / 1352 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы K840702719: 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления K840702719 — 19,6 дБи; больше усиление — уже луч.
- Ширина луча K840702719: в горизонтальной плоскости 65°, в вертикальной 8,9 ± 0,7° / 8,2 ± 0,5° / 8 ± 0,4° / 7,5 ± 0,4°.
- Наклон луча K840702719: 2–12° / 2–10°.
- Разъёмы K840702719 — 10×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K840702719: Ø50–Ø115 мм; ветровая нагрузка 1209 / 375 / 1352 Н.
- Габариты и масса K840702719: 2680 × 355 × 165 мм, 35,5 кг.
Поставка и документы
Поставляем KADAMM K840702719 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K840702719?
19,6 дБи. Ширина луча — 65°.
Как крепится K840702719?
Ø.50–Ø115 мм
Что нужно для подбора K840702719?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K840702719.
