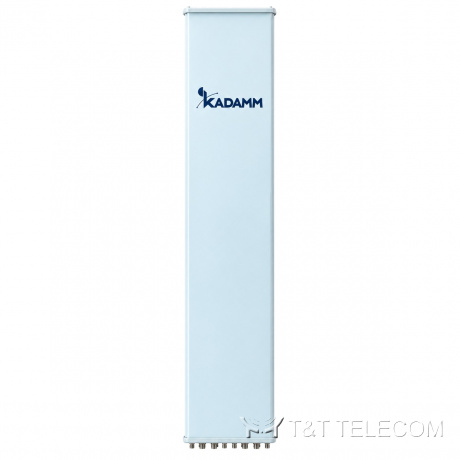

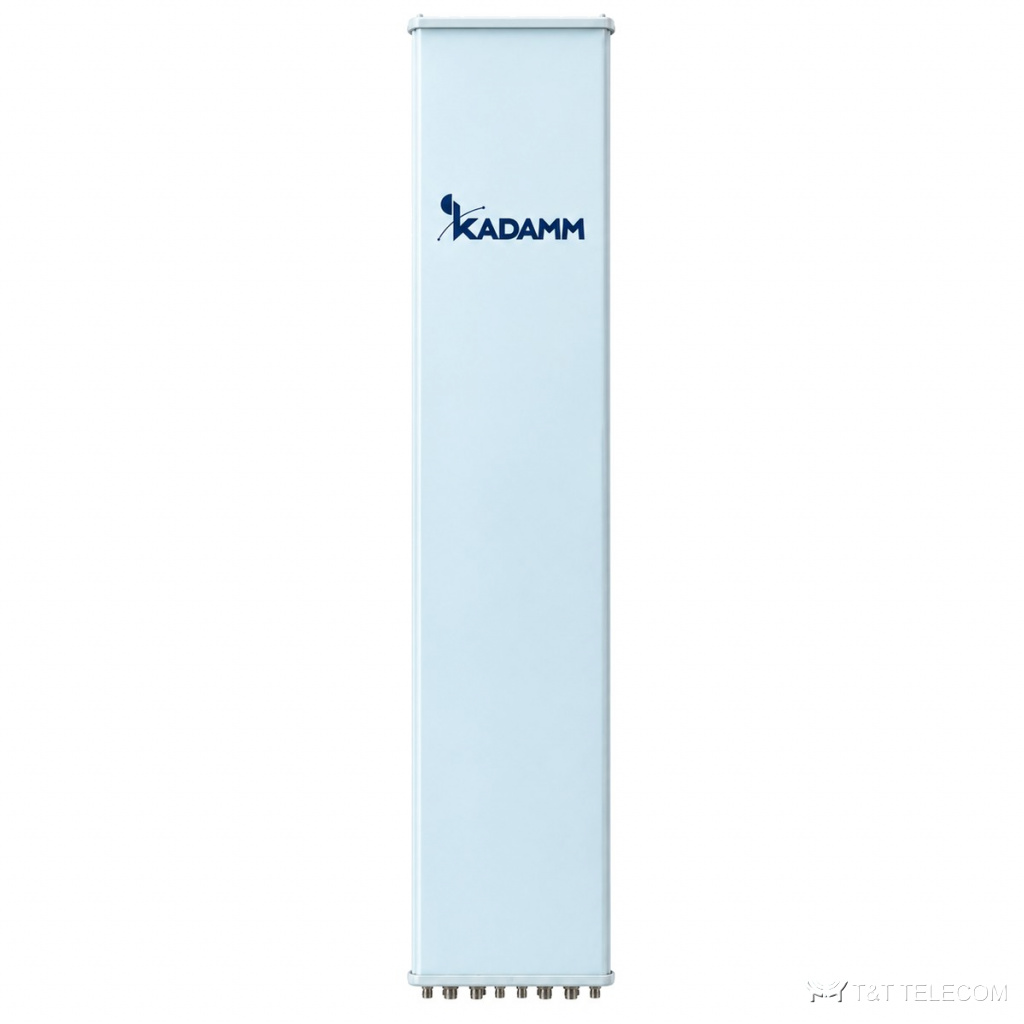

KADAMM K840902119 — пятидиапазонная гибридная секторная антенна 698–960 / 4×1710–2170 МГц, 18,8 дБи, 10 портов, RET
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K840902119 — гибридная антенна базовой станции. K840902119 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K840902119: полоса 698–960 МГц и 1710–2170 МГц; усиление 18,8 дБи; ширина луча 65°; поляризация ±45°; разъёмы 10×4.3-10; мощность до 400 Вт.
Где применяют
- Диапазоны K840902119: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K840902119.
- Добавление диапазонов на существующей площадке через порты K840902119.
Технические характеристики
Массив R1: 698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 15,6 | 16,2 | 16,5 | 16,7 |
| Усиление во всём диапазоне наклонов, дБи | 15,4 ± 0,5 | 16,0 ± 0,6 | 16,3 ± 0,5 | 16,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 5° | 66 ± 5° | 63 ± 5° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,9 ± 0,7° | 8,2 ± 0,5° | 8 ± 0,4° | 7,5 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 25 | более 25 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 17 | более 18 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | |||
| Электрический наклон | 2–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив B1/B2/B3/B4: 4×1710–2170 МГц
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Направления лучей по азимуту | ± 28° | ± 26° | ± 24° |
| Усиление при среднем наклоне, дБи | 17,8 | 18,5 | 18,8 |
| Усиление во всём диапазоне наклонов, дБи | 17,6 ± 0,8 | 18,3 ± 0,7 | 18,6 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 33 ± 3° | 31 ± 3° | 29 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,3 ± 0,5° | 6,8 ± 0,4° | 6,4 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | ||
| Подавление первого бокового лепестка, дБ | более 15 | ||
| Электрический наклон | 2–10° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥15 (между лучами, 1710–2170/1710–2170) | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 10 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2780 × 355 × 165 мм |
| Размеры упаковки | 3165 × 460 × 260 мм |
| Масса антенны | 40,2 кг |
| Масса монтажного комплекта | 8,8 кг |
| Масса в упаковке | 54,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 998 / 350 / 1070 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K840902119 — 698–960 МГц и 1710–2170 МГц.
- Коэффициент усиления K840902119 — 18,8 дБи; больше усиление — уже луч.
- Ширина луча K840902119: в горизонтальной плоскости 65°, в вертикальной 8,9 ± 0,7° / 8,2 ± 0,5° / 8 ± 0,4° / 7,5 ± 0,4°.
- Наклон луча K840902119: 2–10°.
- Разъёмы K840902119 — 10×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K840902119: Ø50–Ø115 мм; ветровая нагрузка 998 / 350 / 1070 Н.
- Габариты и масса K840902119: 2780 × 355 × 165 мм, 40,2 кг.
Поставка и документы
Подберём KADAMM K840902119 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K840902119?
Рабочая полоса K840902119 — 698–960 МГц и 1710–2170 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K840902119?
10×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K840902119?
18,8 дБи. Ширина луча — 65°.
