KADAMM K850232717 — антенна с формированием диаграммы направленности (beamforming) TDD 2300–2690 МГц, 16 дБи, RET
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

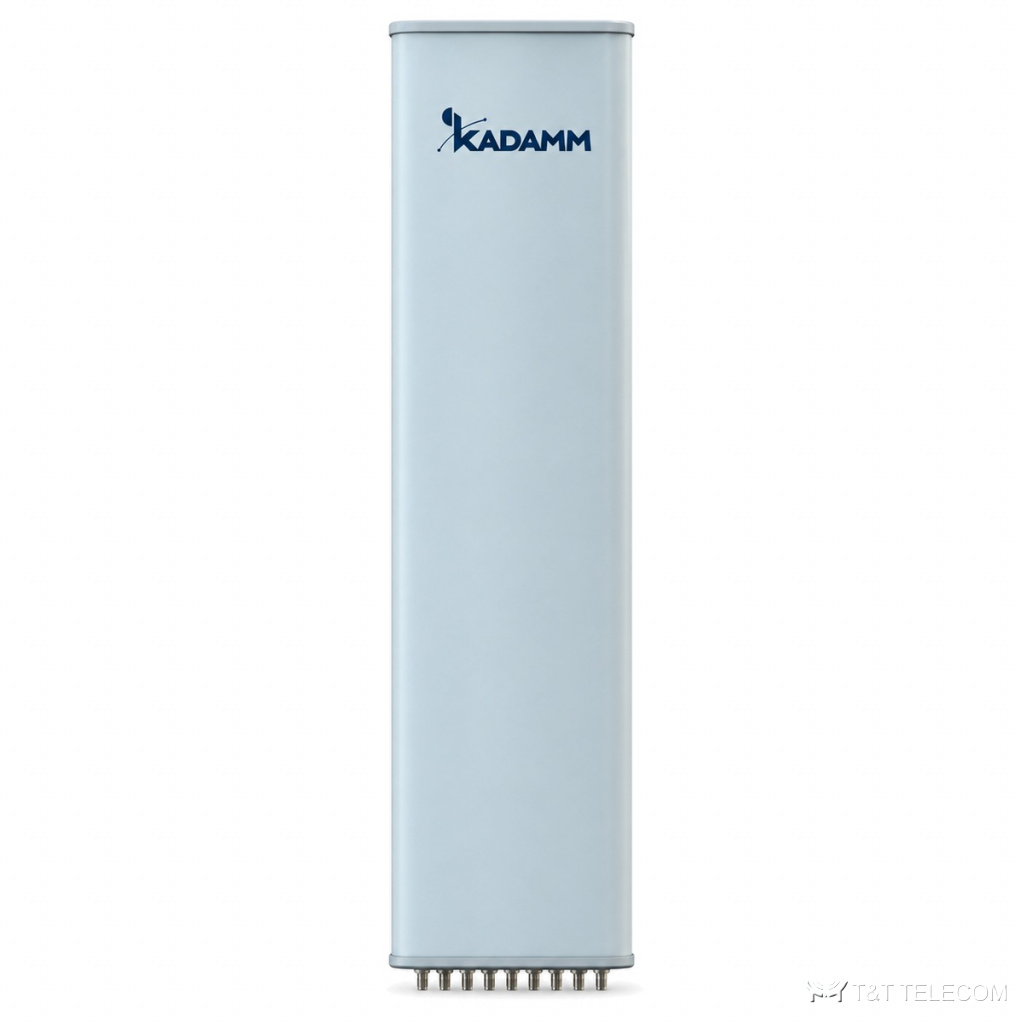

Модель KADAMM K850232717 — антенна 5G с формированием луча. На мачте или крыше K850232717 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K850232717: полоса 2300–2690 МГц; усиление 16 дБи; ширина луча 80°/65°; поляризация ± 45°; разъёмы 8×4.3-10; мощность до уточняйте у менеджера.
Область применения
- Полоса K850232717 охватывает LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Макросоты городских и пригородных сетей — K850232717 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K850232717.
Технические характеристики
Массив TDD (beamforming) 2300–2690 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° / ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 / −26 ± 2 |
| КСВН портов | ≤1,5 / ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20； |
| Развязка между портами разных поляризаций, дБ | ≥25； |
| Протокол RET | AISG 2,0 с удалённым обновлением прошивки |
TDD: одноколонный луч
| Параметр | 2300–2500 МГц | 2500–2690 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80 ± 10° | 73 ± 10° |
| Коэффициент усиления, дБи | 15,5 ± 0,7 | 16,5 ± 0,8 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,9 ± 0,5° | 5,5 ± 0,4° |
| Поляризационная развязка (0°), дБ | ≥18 | ≥18 |
| Поляризационная развязка (±60°), дБ | ≥8 | ≥8 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≤−15 | ≤−15 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 2300–2500 МГц | 2500–2690 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 62 ± 9° | 65 ± 9° |
| Коэффициент усиления, дБи | 16 ± 0,8 | 15,8 ± 0,8 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,9 ± 0,5° | 5,5 ± 0,4° |
| Поляризационная развязка (0°), дБ | ≥22 | ≥22 |
| Поляризационная развязка (±60°), дБ | ≥8 | ≥8 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥28 | ≥28 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≤−15 | ≤−15 |
TDD: сервисный луч
| Параметр | 2300–2500 МГц | 2500–2690 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 21 ± 0,7 | 21,5 ± 0,7 |
| Ширина луча на 0° по уровню −3 дБ | 21 ± 2° | 20 ± 2° |
| Подавление боковых лепестков луча на 0°, дБ | ≤−10,5 | ≤−10,5 |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥22 | ≥22 |
| Коэффициент защитного действия луча на 0°, дБ | ≥28 | ≥28 |
| Усиление луча на ±30°, дБи | 19,5 ± 0,8 | 20 ± 0,8 |
Общие параметры
| Параметр | Значение |
|---|---|
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 9 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1450 × 320 × 150 мм |
| Размеры упаковки | 1765 × 415 × 270 мм |
| Масса антенны | 17,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 26,3 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 450 / 132 / 701 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы K850232717: 2300–2690 МГц.
- Усиление K850232717 — 16 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K850232717: в горизонтальной плоскости 80°/65°, в вертикальной 5,9 ± 0,5° / 5,5 ± 0,4°.
- Наклон луча K850232717: 2–12°.
- Под разъёмы K850232717 (8×4.3-10) подбирают джамперы и переходы.
- Монтаж K850232717: Ø50–Ø115 мм; ветровая нагрузка 450 / 132 / 701 Н.
- Габариты и масса K850232717: 1450 × 320 × 150 мм, 17,5 кг.
Поставка и документы
KADAMM K850232717 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора K850232717?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K850232717.
Какие частоты поддерживает K850232717?
Рабочая полоса K850232717 — 2300–2690 МГц. Это LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
Какой разъём у K850232717?
8×4.3-10. Другие исполнения — уточняйте при заказе.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM K850232717 — техническое описание 440.76 КБ
