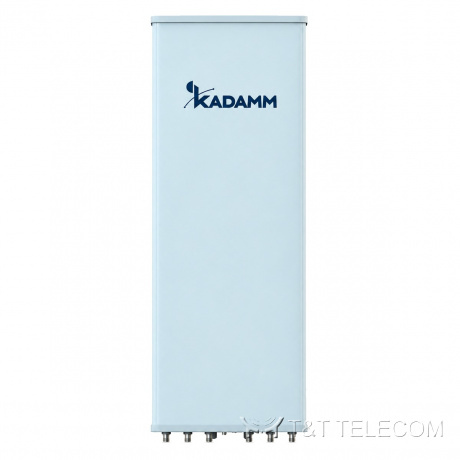

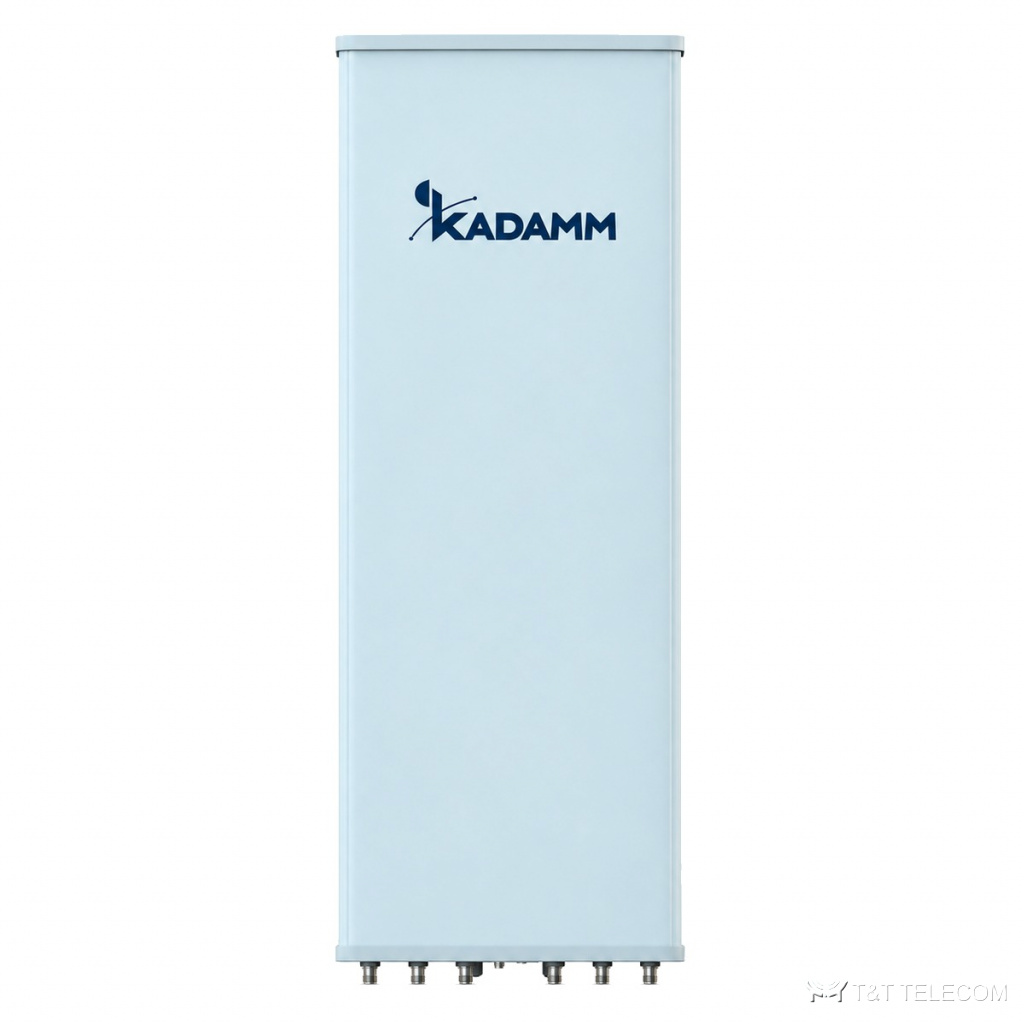

KADAMM K861166R23 — комбинированная антенна TDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 МГц, 18 дБи, 16 портов, RET
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K861166R23 — антенна базовой станции с массивами FDD и TDD в одном корпусе. Задача K861166R23 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные K861166R23: полоса 3300–3800 МГц и 698–960 МГц и 1710–2690 МГц; усиление 18 дБи; ширина луча 12°; поляризация ± 45°; разъёмы 16×4.3-10; мощность до 400 Вт.
Область применения
- Полоса K861166R23 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Сельские и трассовые соты, где нужна дальность — K861166R23.
- Модернизация площадок: замена старых антенн на K861166R23 без смены опоры.
Технические характеристики
Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥ 22 |
TDD: одноколонный луч
| Параметр | 3300–3800 МГц |
|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85 ± 15° |
| Коэффициент усиления, дБи | 16,5 ± 0,9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,6 ± 0,6° |
| Поляризационная развязка (0°), дБ | ≥15 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥22 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 |
TDD: широковещательный луч (BCH)
| Параметр | 3300–3800 МГц |
|---|---|
| Коэффициент усиления, дБи | 17 ± 0,8 |
| SPR (±60°), % | ≥90 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,6 ± 0,6° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 |
TDD: сервисный луч
| Параметр | 3300–3800 МГц |
|---|---|
| Усиление луча на 0°, дБи | 20,3 ± 0,8 |
| Ширина луча на 0° по уровню −3 дБ | 24 ± 3° |
| Подавление боковых лепестков луча на 0°, дБ | ≥10 |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥18 |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 |
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 13,3 | 13,5 | 13,7 | 14 |
| Усиление во всём диапазоне наклонов, дБи | 13,1 ± 0,6 | 13,3 ± 0,5 | 13,5 ± 0,5 | 13,8 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 5° | 68 ± 5° | 65 ± 6° | 62 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15,2 ± 1,2° | 13,9 ± 0,9° | 13,2 ± 0,8° | 12,5 ± 1,0° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 20 | более 21 | более 22 | более 23 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | |||
| Подавление первого бокового лепестка, дБ | более 15 | |||
| Электрический наклон | 2–14° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | R1//R2≥25 R1,R2//остальные≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y2: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 16,8 | 17,3 | 17,7 | 18 |
| Усиление во всём диапазоне наклонов, дБи | 16,6 ± 0,6 | 17,1 ± 0,5 | 17,5 ± 0,5 | 17,7 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 6° | 67 ± 5° | 63 ± 5° | 59 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,8 ± 0,4° | 6,0 ± 0,5° | 5,2 ± 0,4° | 4,7 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 25 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | |||
| Подавление первого бокового лепестка, дБ | более 15 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | Y1,Y2//остальные≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Блок RET | KADAMM RET-800232114 | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | TDD:1 × вилка MQ4+MQ5; FDD:8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 499 × 198 мм |
| Размеры упаковки | 1770 × 565 × 250 мм |
| Масса антенны | 27,6 кг |
| Масса монтажного комплекта | 4,6 кг |
| Масса в упаковке | 38,2 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 780 / 225 / 880 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K861166R23: 3300–3800 МГц и 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления K861166R23 — 18 дБи; больше усиление — уже луч.
- Ширина луча K861166R23: в горизонтальной плоскости 12°, в вертикальной 5,6 ± 0,6°.
- Наклон луча K861166R23: 2–12° / 2–14°.
- Под разъёмы K861166R23 (16×4.3-10) подбирают джамперы и переходы.
- Монтаж K861166R23: Ø50–Ø115 мм; ветровая нагрузка 780 / 225 / 880 Н.
- Габариты и масса K861166R23: 1499 × 499 × 198 мм, 27,6 кг.
Поставка и документы
Подберём KADAMM K861166R23 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K861166R23?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K861166R23.
Какие частоты поддерживает K861166R23?
Рабочая полоса K861166R23 — 3300–3800 МГц и 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K861166R23?
16×4.3-10. Другие исполнения — уточняйте при заказе.
