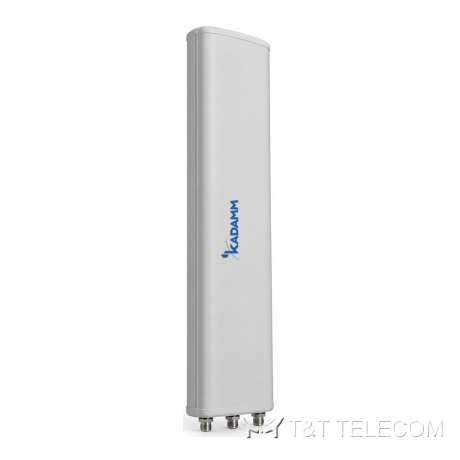

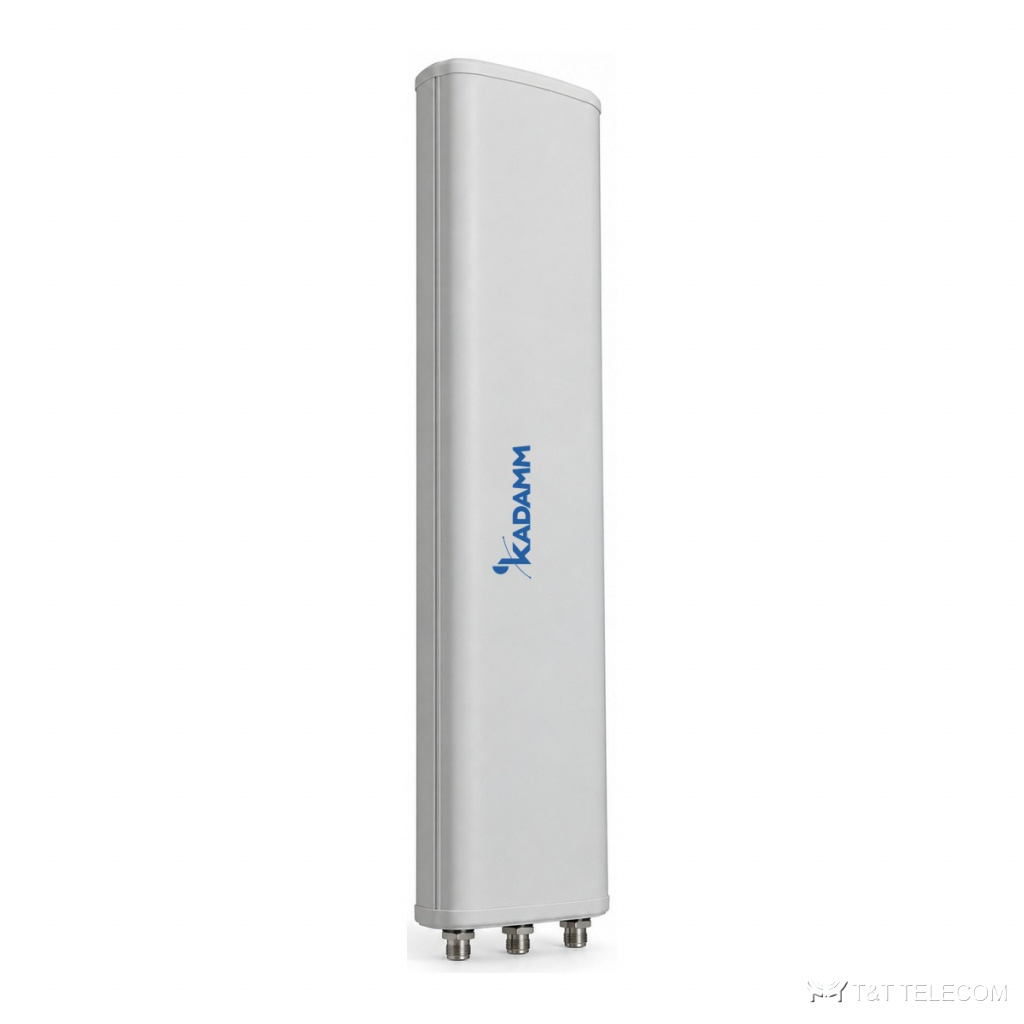

KADAMM APX12-0742-1667IR — антенна базовой станции с массивами FDD и TDD в одном корпусе. Задача APX12-0742-1667IR — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о APX12-0742-1667IR: полоса 3300–4200 МГц и 690–960 МГц; усиление 13,8–14,8 дБи; ширина луча 65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 250 Вт.

Область применения

Диапазоны APX12-0742-1667IR: LTE 700 / 800, GSM-900 и LTE-900, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, ISM 868 МГц.
Сельские и трассовые соты, где нужна дальность — APX12-0742-1667IR.
Модернизация площадок: замена старых антенн на APX12-0742-1667IR без смены опоры.

Технические характеристики

Массив TDD (beamforming) 3300–4200 МГц: общие и калибровочные параметры

Параметр	Значение
Поляризация	± 45°
Электрический наклон	2–12°
Коэффициент связи калибровочного порта с портами антенны, дБ	−26 ± 2
КСВН портов	≤1,5
Развязка между портами одной поляризации, дБ	≥20
Развязка между портами разных поляризаций, дБ	≥24

TDD: одноколонный луч

Параметр	3300–3800 МГц	3800–4200 МГц
Коэффициент усиления, дБи	15,5 ± 0,7	16 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	85 ± 15°	75 ± 15°
Коэффициент защитного действия (вперёд/назад), дБ	более 24	более 23
Ширина ДН по уровню −3 дБ, вертикальная плоскость	6,0 ± 0,6°	5,5 ± 0,7°
Подавление первого бокового лепестка (вертикальная плоскость), дБ	более 16	более 16

TDD: широковещательный луч (BCH) 65°

Параметр	3300–3800 МГц	3800–4200 МГц
Коэффициент усиления, дБи	16,8 ± 0,8	17,2 ± 0,8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	65°	65°
Коэффициент защитного действия (вперёд/назад), дБ	более 25	более 25
Ширина ДН по уровню −3 дБ, вертикальная плоскость	6,0 ± 0,6°	5,5 ± 0,7°
Подавление первого бокового лепестка (вертикальная плоскость), дБ	более 16	более 16

TDD: сервисный луч

Параметр	3300–3800 МГц	3800–4200 МГц
Усиление луча на 0°, дБи	20,6 ± 0,6	21,2 ± 0,6
Ширина луча на 0° по уровню −3 дБ	25°	23°
Подавление боковых лепестков луча на 0°, дБ	более 30	более 30
Коэффициент защитного действия луча на 0°, дБ	более 18	более 18

Массив R1/R2: 2×690–960 МГц

Параметр	690–803 МГц	791–862 МГц	880–960 МГц
Поляризация	±45°
Усиление во всём диапазоне наклонов, дБи	13,7 ± 0,5	14,1 ± 0,5	14,5 ± 0,5
Коэффициент усиления, дБи	13,8	14,2	14,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	67 ± 5°	65 ± 5°	63 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	15,0 ± 1,0°	13,8 ± 1,0°	12,4 ± 0,8°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 22
Поляризационная развязка (кроссполяризационная), дБ	более 18
Подавление первого бокового лепестка, дБ	более 16
Электрический наклон	2–12°

Общие параметры

Параметр	Значение
Поляризация	±45°
Электрический наклон	2–12°
КСВН	≤1,5
Развязка между входами разных систем, дБ	≥25 (R1, R2)
Развязка между входами, дБ	≥25
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт	250 Вт
Протокол RET	встроенный RET (AISG2.0/3GPP)
Грозозащита	Заземление по постоянному току

Исполнения

Артикул	Диапазон частот, МГц	Усиление, дБи	Ширина ДН (В)	Длина / габариты, мм	Масса, кг
KADAMM APX12-0742-1667IR	690–960	13,8 / 14,2 / 14,6	15,0±1,0° / 13,8±1,0° / 12,4±0,8°	1485×500×160	26
KADAMM APX12-0742-1667IR-2	690–803	14,8 / 15,2 / 15,4	11,2±1° / 10,2±0,8° / 9,1±0,8°	1985×500×160	32

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	4 × розетка 4.3-10, 1 x (MQ4 + MQ5), вилка (IEC 61169-54)
Размеры (В × Ш × Г)	по исполнению (см. таблицу «Исполнения»)
Размеры упаковки	по исполнению (см. таблицу «Исполнения»)
Масса антенны	26–32 кг
Масса монтажного комплекта	26–32 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	1097 / 278 / 1097 Н
Максимальная скорость ветра	200 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Рабочая температура	−40…+70 °C
Крепление на трубу	Ø50–Ø110 мм

Как подобрать

Рабочие частоты системы должны лежать внутри полосы APX12-0742-1667IR: 3300–4200 МГц и 690–960 МГц.
Усиление APX12-0742-1667IR — 13,8–14,8 дБи: от него зависит дальность и уровень сигнала у абонента.
Ширина луча APX12-0742-1667IR: в горизонтальной плоскости 65°, в вертикальной 6,0 ± 0,6° / 5,5 ± 0,7°.
Наклон луча APX12-0742-1667IR: 2–12°.
Под разъёмы APX12-0742-1667IR (8×4.3-10) подбирают джамперы и переходы.
Монтаж APX12-0742-1667IR: Ø50–Ø110 мм; ветровая нагрузка 1097 / 278 / 1097 Н.
Габариты и масса APX12-0742-1667IR: по исполнению (см. таблицу «Исполнения»), 26–32 кг.

Поставка и документы

Поставляем KADAMM APX12-0742-1667IR по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
