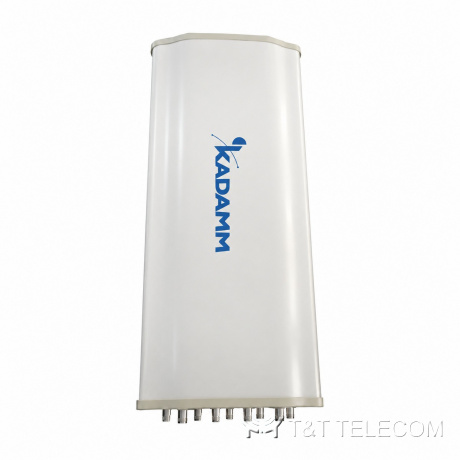

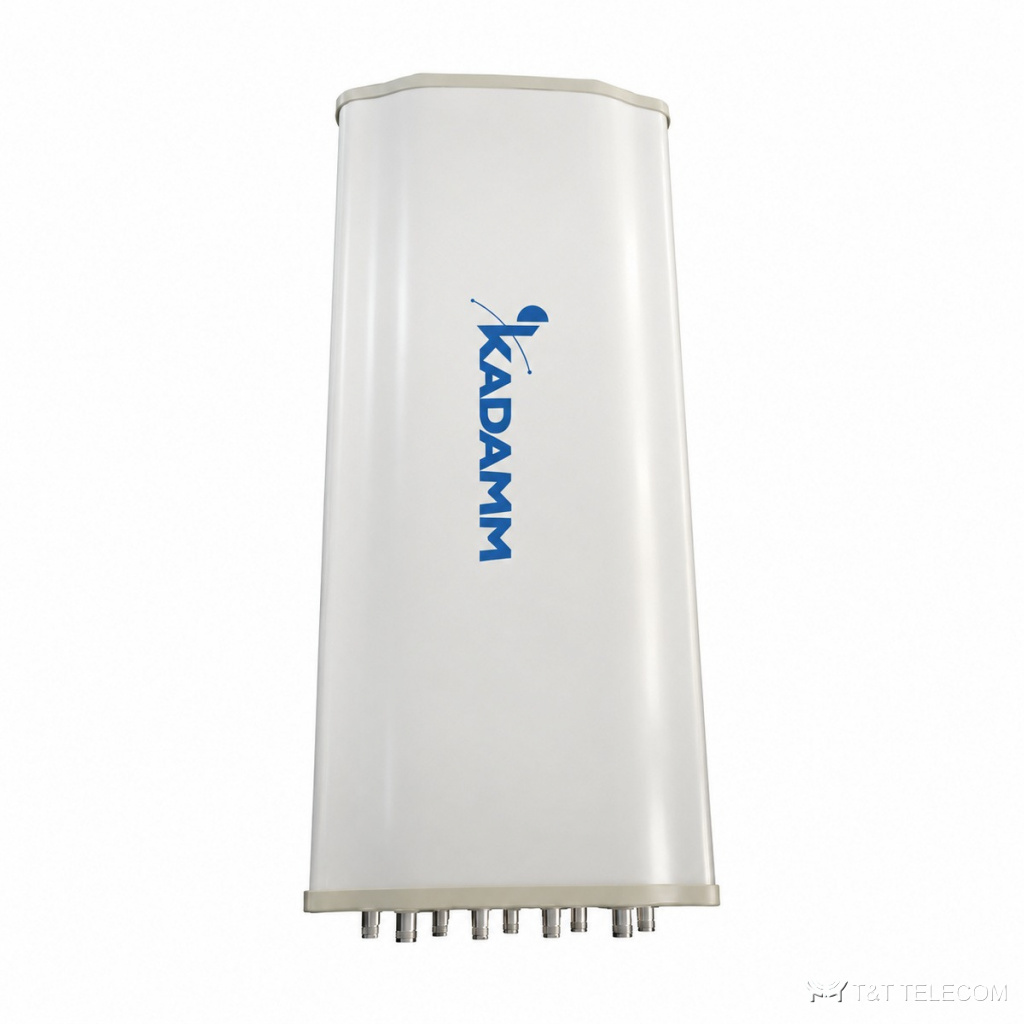

KADAMM APX8-1926-12100 — антенна 5G с формированием луча. Задача APX8-1926-12100 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные APX8-1926-12100: полоса 1880–2635 МГц; усиление 14 дБи; ширина луча 65°; поляризация ±45°; разъёмы 8×N; мощность до уточняйте у менеджера.
Для каких задач
- Полоса APX8-1926-12100 охватывает UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
- Сельские и трассовые соты, где нужна дальность — APX8-1926-12100.
- Модернизация площадок: замена старых антенн на APX8-1926-12100 без смены опоры.
Технические характеристики
Массив TDD (beamforming) 1880–2025 / 2555–2635 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|
| Поляризация | ± 45° |
| Электрический наклон | 6° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥28 |
| Развязка между портами разных поляризаций, дБ | ≥30 |
TDD: одноколонный луч
| Параметр | 1880–1920 МГц | 2010–2025 МГц | 2555–2635 МГц |
|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 100 ± 15° | 90 ± 15° | 65 ± 15° |
| Коэффициент усиления, дБи | ≥12 | ≥13 | ≥14,5 |
| Поляризационная развязка (0°), дБ | ≥18 |
| Поляризационная развязка (±60°), дБ | ≥10 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 |
TDD: широковещательный луч (BCH)
| Параметр | 1880–1920 МГц | 2010–2025 МГц | 2555–2635 МГц |
|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | 65 ± 5° | 65 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥12° | ≥11° | ≥9° |
| Коэффициент усиления, дБи | ≥12 | ≥13 | ≥14 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥28 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥16 |
TDD: сервисный луч
| Параметр | 1880–1920 МГц | 2010–2025 МГц | 2555–2635 МГц |
|---|
| Усиление луча на 0°, дБи | ≥18 | ≥19 | ≥20 |
| Ширина луча на 0° по уровню −3 дБ | ≤29° | ≤26° | ≤25° |
| Подавление боковых лепестков луча на 0°, дБ | ≥12 |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥22 |
| Коэффициент защитного действия луча на 0°, дБ | ≥28 |
Общие параметры
| Параметр | Значение |
|---|
| Поляризация | ±45° |
| Электрический наклон | 6° |
| Развязка между входами, дБ | ≥28 |
| Максимальная мощность на порт | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|
| Разъёмы | 8+1) × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 740 × 310 × 133 мм |
| Масса антенны | 7,8 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | −5–10° |
| Рабочая температура | −40…+60 °C |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы APX8-1926-12100: 1880–2635 МГц.
- Усиление APX8-1926-12100 — 14 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APX8-1926-12100: в горизонтальной плоскости 65°, в вертикальной ≥12° / ≥11° / ≥9°.
- Наклон луча APX8-1926-12100: 6°.
- Под разъёмы APX8-1926-12100 (8×N) подбирают джамперы и переходы.
- Габариты и масса APX8-1926-12100: 740 × 310 × 133 мм, 7,8 кг.
Поставка и документы
Поставляем KADAMM APX8-1926-12100 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
